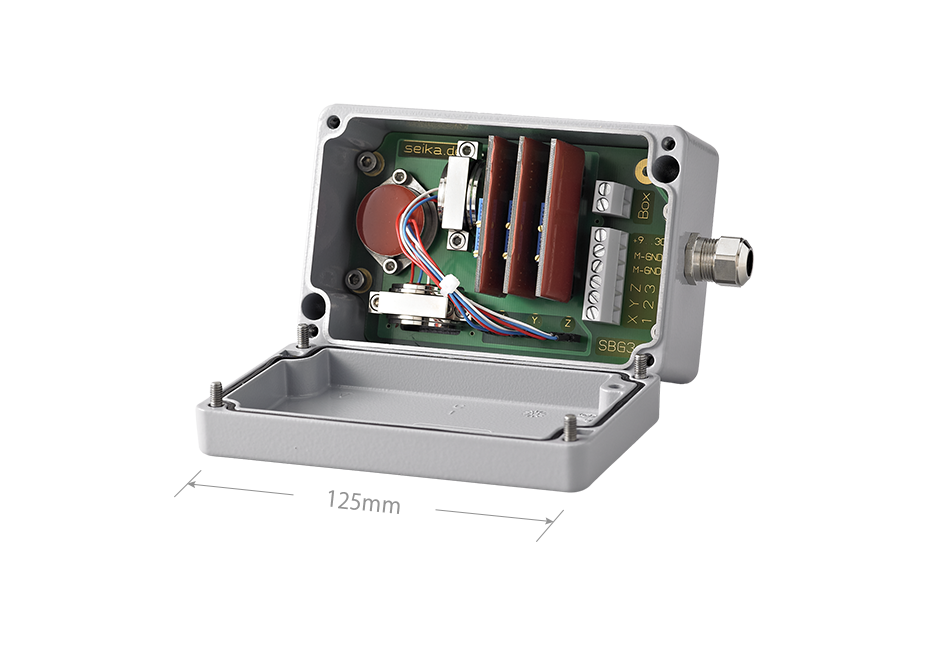

3軸大型センサボックス SBG3U

3軸大型センサボックスSBG3U

  • 25Φシリーズの傾斜角または加速度センサを
    互いに直交する位置に3個収納
  • 0－5V出力

技術特性

使用可能センサ
NB, N, B, BDK (3個)
出力
0－5V出力
特長
  • 25Φシリーズの傾斜角または加速度センサを互いに直交する位置に3個収納
  • IP67対応
  • 安定化電源不要
  • フィルタ内蔵
  • 温度補償オプション
  • ケーブルは付属しません

仕様表

特 性 SBG3U
出力信号 0ｰ5V
出力インピーダンス 100Ω
出力オフセット 2.5V
出力オフセット温度補償 オプション
出力範囲 0.5V～4.5V
感度温度補償 内蔵
ローパスフィルタ アクティブ 3次
参照電源出力電圧 ー
参照電源最大電流 ー
参照電源ドリフト ー
スイッチコントロール ー
電源電圧 9V～30V
消費電流 15mA
ケーブルグランド PG7
M12×1.5
締付幅 6mm～7.5mm
使用温度 －40℃～85℃
保護等級 IP67
本体サイズ 125mm×78mm×57mm
ハウジング アルミダイキャスト
塩水防錆コーティング
搭載可能センサ NB, N, B, BDK (3個)

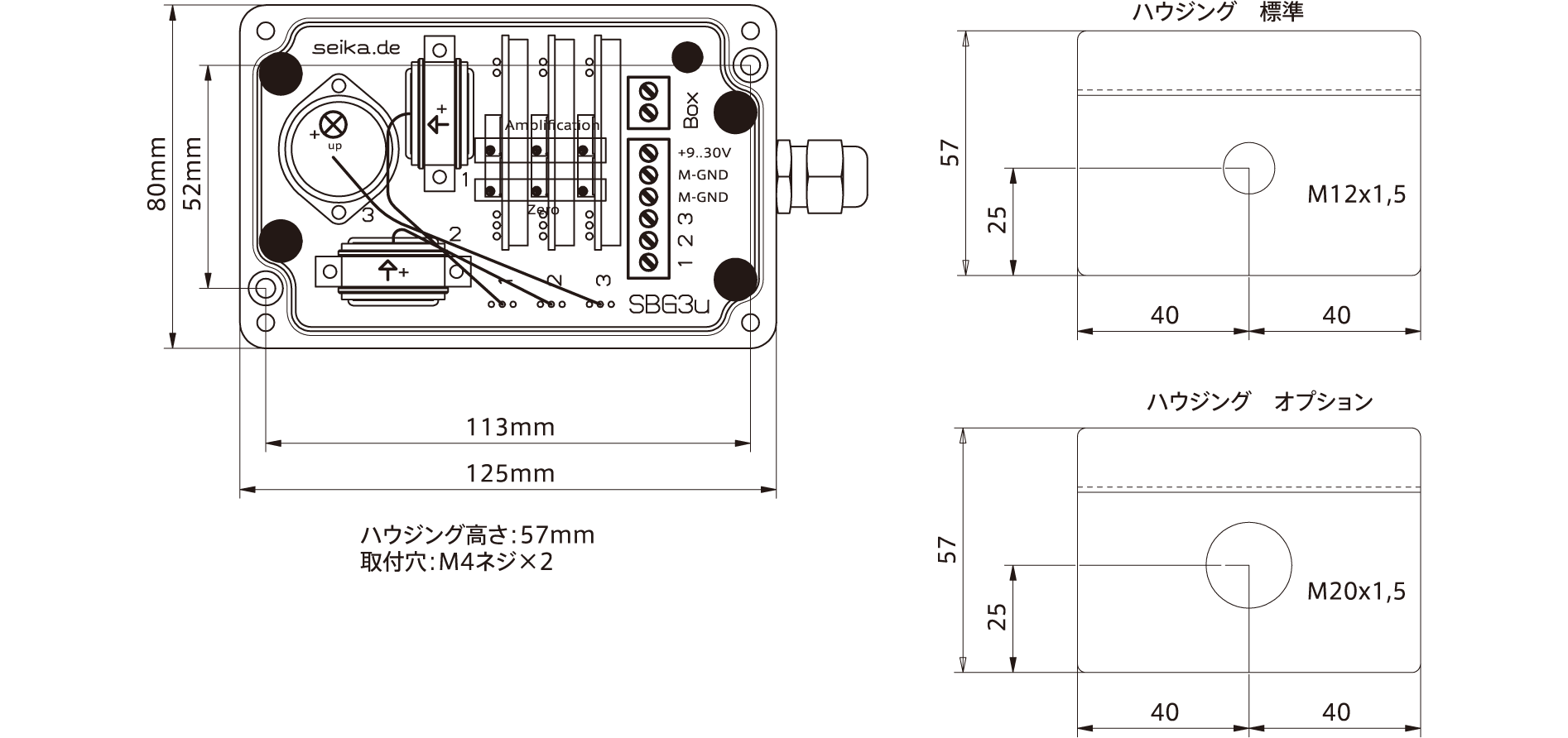

外形図

外形図
外形寸法図ダウンロード(PDF)

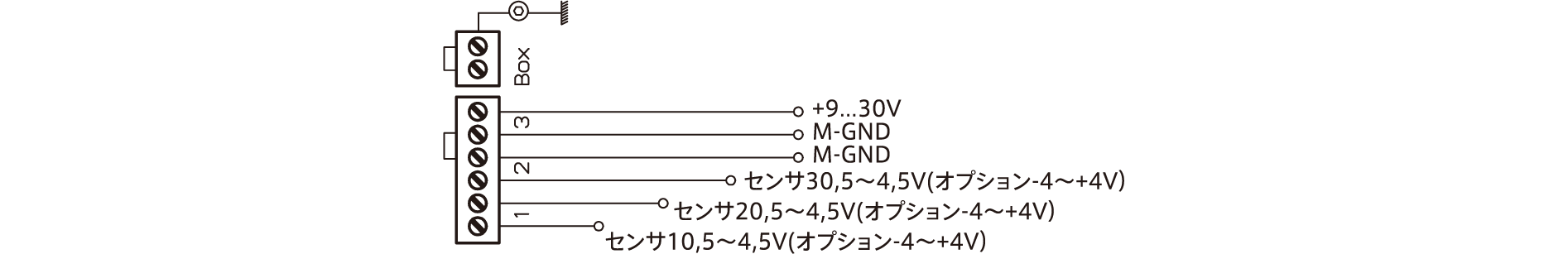

接続図

接続図
接続図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧
SEIKA（ザイカ）についてモーションコントロールトップ

よくある質問他の質問を見る

Q1ケーブルの長さは指定できますか？
Aオプションで1cm刻みで最長100mまで指定可能です。ノイズの影響等にはご注意ください。長いケーブルの場合は4－20mA出力を推奨致します。
Q2多軸測定ができるセンサはありますか？
Aセンサ単体は1方向にのみ反応します。センサボックスに複数のセンサを搭載することにより多軸測定に対応可能です。
Q3校正は必要ですか？
A出荷時に調整をした出荷試験記録が添付されますが、いわゆるトレーサビリティが取れた校正ではありません。基本的に再調整は必要ありません。再調整が必要と思われる出力の異常がある場合は故障の可能性があります。
