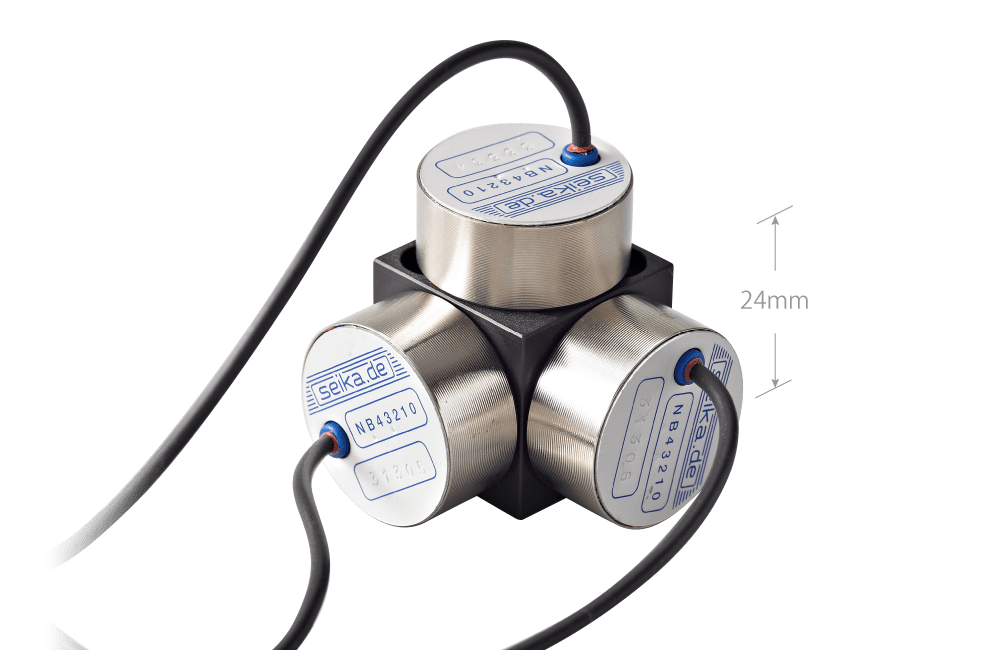

傾斜角センサ・加速度センサを2軸、3軸で組み合わせて使用する際や環境に応じて選べるアクセサリ。
防振用センサボックスは、土木建築・建造物・鉱山・レーダー装置・橋梁・船舶・農業機械・プロセス装置など
厳しい環境下での分野での測定に最適です。
また、水中用センサボックスは、水中・海水 中・高圧下・浸食性の強い作動油など厳しい環境下での測定に最適です。
ご注文の際は、センサ注文時にお申しつけください。
※センサ購入後に追加注文での組み立ては出来ませんのでご注意下さい。
特性 | 1軸 | 2軸 | ||||
---|---|---|---|---|---|---|

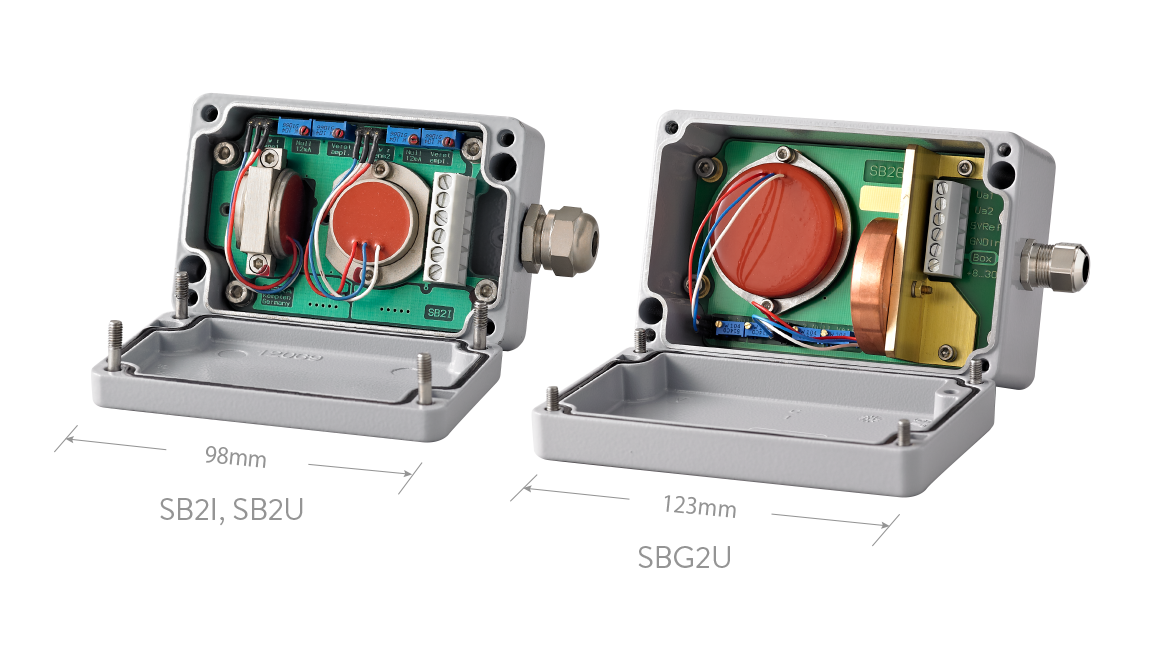

SB1I | SB1U | SB1S | SB2I | SB2U | SBG2U | |
出力信号 | 4-20mA | 0-5V | 0-5V | 4-20mA | 0-5V | 0-5V |
出力インピーダンス | 500Ω | 100Ω | 100Ω | 500Ω | 100Ω | 100Ω |
感度温度補償 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
出力オフセット | 12mA | 2.5V | 2.5V | 12mA | 2.5V | 2.5V |
出力オフセット温度補償 | オプション | オプション | オプション | オプション | オプション | オプション |
ローパスフィルタ | アクティブ 3次 | アクティブ 5次 | アクティブ 5次 | アクティブ 3次 | アクティブ 5次 | アクティブ 3次 |
参照電源出力電圧 | ー | 5V±5mV | ー | ー | 5V±5mV | 5V±5mV |
参照電源最大電流 | ー | 0.5mA | ー | ー | 0.5mA | 0.5mA |
参照電源ドリフト | ー | 20ppm/℃ | ー | ー | ||
スイッチコントロール | ー | ー | オープンコレクタ 50V/0.3A, 2ch |
ー | ー | ー |
電源電圧 | 10V~30V | 9V~30V | 9V~30V | 10V~30V | 9V~30V | 9V~30V |
消費電流 | 5mA | 5mA | 4mA | 12mA | ||
ケーブルグランド | M12×1.5 締付幅 6mm~7.5mm PG7 |
M12×1.5 締付幅 6mm~7.5mm PG7 |
M12×1.5 締付幅 6mm~7.5mm PG7 |
M12×1.5 締付幅 6mm~7.5mm PG7 |
M12×1.5 締付幅 6mm~7.5mm PG7 |
M12×1.5 締付幅 6mm~7.5mm PG7 |
使用温度 | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ |
保護等級 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
本体サイズ | 98mm×64mm ×36mm |
98mm×64mm ×36mm |
98mm×64mm ×36mm |
98mm×64mm ×36mm |
98mm×64mm ×36mm |
123mm×78mm ×58mm |
ハウジング | アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
搭載可能センサ | NB, N, NG, B, BDK | NB, N, NG, B, BDK | NB, N, NG, B, BDK | NB, N, B, BDK (2個) | NB, N, B, BDK (2個) | NG (2個) |
特性 | 3軸 | 高感度サーボ傾斜角 | 全角度 | |
---|---|---|---|---|
SBG3I | SBG3U | SBS1U | SB360 | |
出力信号 | 4-20mA | 0-5V | 差動±5V | RS485 |
出力インピーダンス | 500Ω | 100Ω | 100Ω | ー |
感度温度補償 | 〇 | 〇 | 〇 | 〇 |
出力オフセット | 12mA | 2.5V | 0V | ー |
出力オフセット温度補償 | オプション | オプション | ー | ー |
ローパスフィルタ | アクティブ 3次 | アクティブ 3次 | 〇 | ー |
参照電源出力電圧 | ー | ー | ー | ー |
参照電源最大電流 | ー | ー | ー | ー |
参照電源ドリフト | ー | ー | ー | ー |
スイッチコントロール | ー | ー | ー | ー |
電源電圧 | 10V~30V | 9V~30V | 10V~14V | 9V~15V |
消費電流 | 15mA | 100mA | 40mA | |
ケーブルグランド | M12×1.5 締付幅 6mm~7.5mm PG7 |
M12×1.5 締付幅 6mm~7.5mm PG7 |
締付幅 6.5mm~7.5mm PG9 |
M12×1.5 締付幅 6mm~7.5mm PG7 |
使用温度 | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ |
保護等級 | IP67 | IP67 | IP67 | IP67 |
本体サイズ | 125mm×78mm ×57mm |
125mm×78mm ×57mm |
98mm×64mm ×36mm |
98mm×64mm ×36mm |
ハウジング | アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
搭載可能センサ | N, B, BDK (3個) | NB, N, B, BDK (3個) | ±1°サーボ傾斜角センサ | NG360 |
特性 | シリアル通信 | 防振 | 水中 | |
---|---|---|---|---|
SB1M | SBL1 | SBL1S | XB | |
出力信号 | RS485 | 4-20mA | 4-20mA, 0-5V | 全センサボックスに準拠 |
出力インピーダンス | ー | ー | 100Ω (0-5V) | |
感度温度補償 | 〇 | 〇 | 〇 | |
出力オフセット | ー | ー | 2.5V (0-5V) | |
出力オフセット温度補償 | ー | ー | ー | |
ローパスフィルタ | ー | 〇 | アクティブ 4次 | |
参照電源出力電圧 | ー | ー | ー | |
参照電源最大電流 | ー | ー | ー | |
参照電源ドリフト | ー | ー | ー | |
スイッチコントロール | ー | ー | リレー 250V/6A, 2ch |
|
電源電圧 | 9V~16V | 10V~30V | 10V~30V, 12V or 24V | |
消費電流 | 45mA | 10mA (0-5V) | ||
ケーブルグランド | M12×1.5 締付幅 6mm~7.5mm PG7 |
締付幅 12mm~21.5mm PG21 |
締付幅 12mm~21.5mm PG21 |
SubCon BCR1504M 締付幅 8mm~10.5mm PG9 |
使用温度 | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ | -40℃~85℃ |
保護等級 | IP67 | IP65 | IP65 | IP68/IP69K |
本体サイズ | 98mm×64mm ×37mm |
178mm×178mm ×100mm |
178mm×178mm ×100mm |
160mm×140mm ×53.2mm |
ハウジング | アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
アルミダイキャスト 塩水防錆コーティング |
V4A, 塩水腐食対策 1MPa耐圧 (水深100m) |
搭載可能センサ | NB, N, NG | NB, N, NG, B, BDK | NB, N, NG, B, BDK (2個) | 全センサボックスに準拠 |
特性 | NVaシリーズ | ||
---|---|---|---|

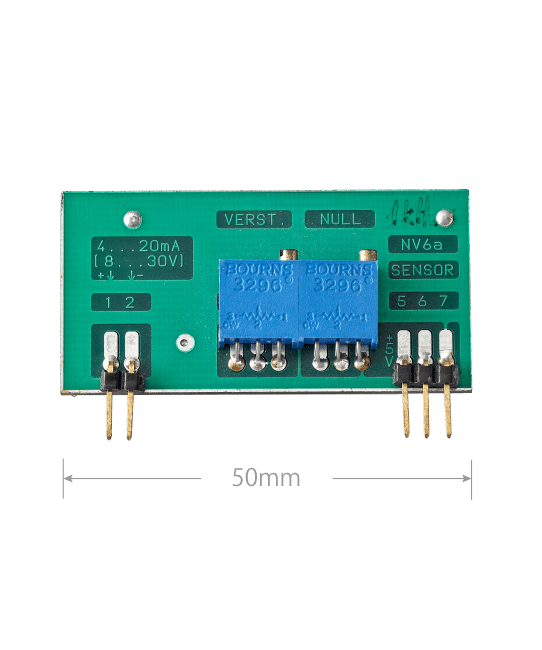

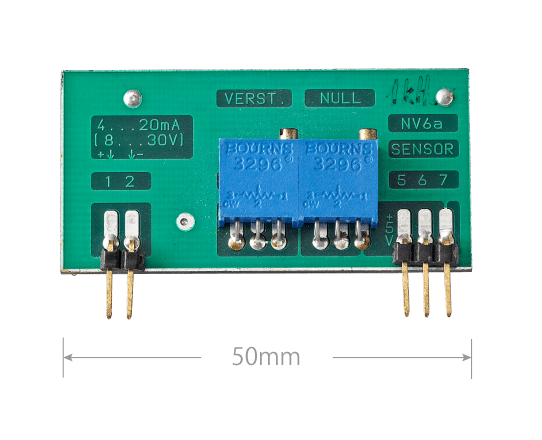

NV4a | NV6a | NV8a | |
標準出力 | ±3.5V | 4-20mA | 2.5V±2V |
最小出力 | -3.5V | 2.5mA~3.5mA | 0.05V |
最大出力 | 3.5V | 22mA~26mA | 4.95V |
出力インピーダンス | 100Ω | 500Ω | 100Ω |
感度可変範囲 | ±35% | ±35% | ±35% |
感度温度補償 | 〇 | 〇 | 〇 |
出力オフセット | 2.5V±0.1V | 12mA | 2.5V±0.1V |
出力オフセット温度補償 | オプション | オプション | オプション |
S/N比 | 80dB | 65dB | 80dB |
ローパスフィルタ | 10Hz, 200Hz, 2kHz | 10Hz, 200Hz, 1kHz | 10Hz, 200Hz, 2kHz |
センサ電源出力電圧 | 5V | 5V | 5V |
センサ電源最大電流 | 2mA | 2mA | 5mA |
センサ電源ドリフト | 20ppm/℃ | 20ppm/℃ | 20ppm/℃ |
センサ電源ノイズ | 30µV | 30µV | 30µV |
電源電圧 | 9V~30V | 10V~30V | 9V~30V |
消費電流 | 5mA | 2mA | 5mA |
動作温度 | 0℃~70℃ | -40℃~85℃ | -40℃~85℃ |
本体サイズ | 50mm×25mm×10.22mm | 50mm×25mm×10.22mm | 50mm×25mm×10.22mm |
