先進技術のニーズに対応するSEIKAシリーズ傾斜角センサseika.de

高品質・小型設計であらゆる現場の傾斜角を測定
豊富なラインナップで各アプリケーションに対応

小型、高精度な傾斜センサ。
一般産業機械・産業用ロボット・鉱山・医療機械・ 食品産業・検査装置・ダム堰堤・橋梁・構造物・衛星通信支援施設・
建設・掘削・精密機械・ＧＰＳ施設・レーダー装置・鉄道・船舶・遊戯機械・地震などあらゆる分野での傾斜角監視に最適な計測器です。
出荷時に際しては、超高精度の傾斜角割り出し装置によって厳密な校正試験が行われます。

傾斜角センサ NBシリーズ

小型傾斜角センサNBシリーズ

膜スプリングマス容量式

何よりも小型・軽量！ ±10°以下のわずかな傾斜角の変化を高精度でリニアに出力する電子回路内蔵の傾斜角センサです。
小型傾斜角センサ NBAシリーズ

小型傾斜角センサNBAシリーズ

膜スプリングマス容量式－
シグナルコンディショナ内蔵

小型・軽量で、±2°から±10°の範囲で傾斜角を測定するNBシリーズに、0－5Vシグナルコンディショナを内蔵した膜スプリングマス容量式傾斜角センサです。

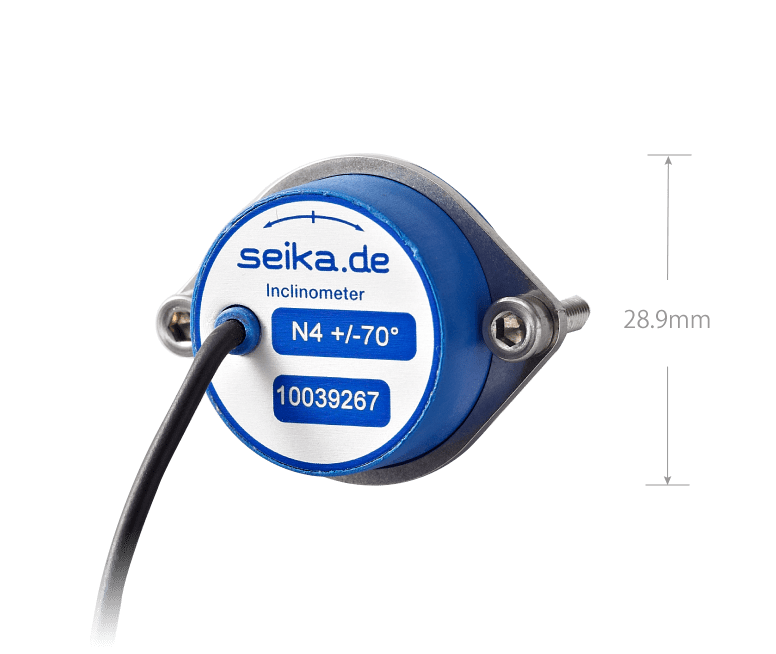

小型傾斜角センサ Nシリーズ

小型傾斜角センサNシリーズ

液封入容量式

小型・軽量の3モデル。測定レンジ内で傾斜角の変化を高精度でリニアに出力できる電子回路内蔵の傾斜角センサです。
傾斜角センサ NGシリーズ

傾斜角センサNGシリーズ

液封入容量式

傾斜角の変化を高精度でリニアに出力する電子回路内蔵の傾斜角センサです。±80°まで利用しやすい3モデルを選択できます。
傾斜角センサ NGIシリーズ

傾斜角センサNGIシリーズ

液封入容量式－シグナルコンディショナ内蔵

傾斜角の変化を高精度でリニアに出力する4－20mAシグナルコンディショナ内蔵の傾斜角センサです。各シリーズには±80°まで利用しやすい3モデルを選択できます。
傾斜角センサ NGUシリーズ

傾斜角センサNGUシリーズ

液封入容量式－シグナルコンディショナ内蔵

傾斜角の変化を高精度でリニアに出力する0－5Vシグナルコンディショナ内蔵の傾斜角センサです。各シリーズには±80°まで利用しやすい3モデルを選択できます。
小型傾斜角センサ NAシリーズ

小型傾斜角センサNAシリーズ

液封入容量式－シグナルコンディショナ内蔵

小型・軽量・高精度をきわめた最新モデル。0－5Vシグナルコンディショナ内蔵。測定レンジも多様。（±5°、±10°、±30°、±45°、±70°）
全角度傾斜角センサ NG360

全角度傾斜角センサNG360

液封入容量式

同時多点の傾斜角測定を実現！0 ～ 360度内の全角度を分解能±0.01度で測定データをRS485を介してPCへ送るインテリジェント傾斜角センサです｡
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

傾斜角センサ 一覧

特性 NBシリーズ NBAシリーズ
NB2 NB3 NBA2 NBA3
方式 膜スプリングマス容量式 膜スプリングマス容量式 膜スプリングマス容量式 膜スプリングマス容量式
測定範囲 前後±2° 前後±10° 前後±2° 前後±10°
分解能 0.001° 0.001° 0.001° 0.001°
非直線性 ＜0.2%
＜0.008°		 ＜0.2%
＜0.04°		 ＜0.2%
＜0.008°		 ＜0.2%
＜0.04°
出力信号 電圧 電圧 0－5V 0－5V
シグナルコンディショナ × × 〇 〇
出力インピーダンス 10kΩ 10kΩ 100Ω 100Ω
感度 60mV/° 17mV/° 1000mV/° 200mV/°
感度ドリフト ＋0.002°/℃ ＋0.01%/℃ ＜0.018%/℃
＜2% (－25℃～85℃)		 ＜0.018%/℃
＜2% (－25℃～85℃)
感度温度補償 NVaで標準 NVaで標準 〇 〇
出力オフセット 0.5Ub±4% 0.5Ub±4% 2.5V 2.5V
出力オフセットドリフト ＜0.025mV/℃
＜0.00042°/℃		 ＜0.025mV/℃
＜0.0015°/℃		 ＜2mV/℃
＜0.002°/℃		 ＜0.4mV/℃
＜0.002°/℃
出力オフセット温度補償 NVaでオプション NVaでオプション × ×
応答時間 0.3sec 0.3sec 0.3sec 0.3sec
横軸感度 無視できる 無視できる 無視できる 無視できる
電源電圧 (Ub) 5V (3V～6V) 5V (3V～6V) 9V～30V 9V～30V
消費電流 1mA @Ub=5V 1mA @Ub=5V 2mA 2mA
動作温度 －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃
保存温度 －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃
耐震性 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz
耐衝撃性 100G 100G 100G 100G
保護等級 IP65 IP65 IP65 IP65
本体サイズ Φ24ｍｍ Φ24ｍｍ Φ24ｍｍ Φ24ｍｍ
重量 25g 25g 25g 25g
固定方法 裏面M4ネジ 裏面M4ネジ 裏面M4ネジ 裏面M4ネジ
ハウジング ステンレス
密閉		 ステンレス
密閉		 ステンレス
密閉		 ステンレス
密閉
特性 Nシリーズ NGシリーズ
N2 N3 N4 NG2 NG3 NG4
方式 液封入容量式 液封入容量式 液封入容量式 液封入容量式 液封入容量式 液封入容量式
測定範囲 左右±10° 左右±30° 左右±70° 左右±10° 左右±30° 左右±80°
分解能 0.002° 0.005° 0.01° 0.001° 0.003° 0.01°
非直線性 ＜0.2%
＜0.04°		 ＜0.2%
＜0.12°		 ＜0.2%
＜0.28°		 ＜0.1%
＜0.02°		 ＜0.1%
＜0.06°		 ＜0.1%
＜0.16°
出力信号 電圧 電圧 電圧 電圧 電圧 電圧
シグナルコンディショナ × × × × × ×
出力インピーダンス 10kΩ 10kΩ 10kΩ 10kΩ 10kΩ 10kΩ
感度 12mV/° @Ub=5V 6mV/° @Ub=5V 3.6mV/° @Ub=5V 10mV/° @Ub=5V 7mV/° @Ub=5V 4.5mV/° @Ub=5V
感度ドリフト －0.17%/℃ －0.12%/℃ －0.12%/℃ －0.12%/℃ －0.12%/℃ －0.12%/℃
感度温度補償 NVaで標準 NVaで標準 NVaで標準 NVaで標準 NVaで標準 NVaで標準
出力オフセット 0.5Ub±4% 0.5Ub±4% 0.5Ub±4% 0.5Ub±4% 0.5Ub±4% 0.5Ub±4%
出力オフセットドリフト ＜0.05mV/℃
＜0.0042°/℃		 ＜0.025mV/℃
＜0.0042°/℃		 ＜0.025mV/℃ ＜0.0069°/℃" ＜0.01mV/℃
＜0.001°/℃		 ＜0.01mV/℃
＜0.0014°/℃		 ＜0.01mV/℃
＜0.0022°/℃
出力オフセット温度補償 NVaでオプション NVaでオプション NVaでオプション NVaでオプション NVaでオプション NVaでオプション
応答時間 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec
横軸感度 ＜1% @30° ＜1% @30° ＜1% @30° ＜0.5% @45° ＜0.5% @45° ＜0.5% @45°
電源電圧 (Ub) 5V (3V～6V) 5V (3V～6V) 5V (3V～6V) 5V (3V～6V) 5V (3V～6V) 5V (3V～6V)
消費電流 1mA @Ub=5V 1mA @Ub=5V 1mA @Ub=5V 1mA @Ub=5V 1mA @Ub=5V 1mA @Ub=5V
動作温度 －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃
保存温度 －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃
耐震性 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz
耐衝撃性 10,000G 10,000G 10,000G 10,000G 10,000G 10,000G
保護等級 IP65 IP65 IP65 IP65 IP65 IP65
本体サイズ Φ24.8ｍｍ Φ24.8ｍｍ Φ24.8ｍｍ Φ48.8ｍｍ Φ48.8ｍｍ Φ48.8ｍｍ
重量 18.5g 18.5g 18.5g 110g 110g 110g
固定方法 調整リングM3ネジ 調整リングM3ネジ 調整リングM3ネジ 調整リングM4ネジ 調整リングM4ネジ 調整リングM4ネジ
ハウジング 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉
特性 NGIシリーズ NGUシリーズ
NG2I NG3I NG4I NG2U NG3U NG4U
方式 液封入容量式 液封入容量式 液封入容量式 液封入容量式 液封入容量式 液封入容量式
測定範囲 左右±10° 左右±30° 左右±80° 左右±10° 左右±30° 左右±80°
分解能 0.001° 0.003° 0.01° 0.001° 0.003° 0.01°
非直線性 ＜0.1%
＜0.02°		 ＜0.1%
＜0.06°		 ＜0.1%
＜0.16°		 ＜0.1%
＜0.02°		 ＜0.1%
＜0.06°		 ＜0.1%
＜0.16°
出力信号 4－20mA 4－20mA 4－20mA 0－5V 0－5V 0－5V
シグナルコンディショナ 〇 〇 〇 〇 〇 〇
感度 0.8mA/° 0.266mA/° 0.1mA/° 200mV/° 66.67mV/° 25mV/°
感度ドリフト ＜0.01%/℃ ＜0.01%/℃ ＜0.01%/℃ ＜0.01%/℃ ＜0.01%/℃ ＜0.01%/℃
感度温度補償 〇 〇 〇 〇 〇 〇
出力オフセット 12mA 12mA 12mA 2.5V 2.5V 2.5V
出力オフセットドリフト ＜0.0008mA/℃
＜0.001°/℃		 ＜0.000266mA/℃
＜0.001°/℃		 ＜0.0001mA/℃
＜0.001°/℃		 ＜0.2mV/℃
＜0.001°/℃		 ＜0.06667mV/℃
＜0.001°/℃		 ＜0.001/℃
＜0.001°/℃
出力オフセット温度補償 × × × × × ×
応答時間 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec
横軸感度 ＜0.5% @45° ＜0.5% @45° ＜0.5% @45° ＜0.5% @45° ＜0.5% @45° ＜0.5% @45°
電源電圧 (Ub) 10V～30V 10V～30V 10V～30V 9V～30V 9V～30V 9V～30V
消費電流       5mA 5mA 5mA
動作温度 －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃
保存温度 －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃ －45℃～90℃
耐震性 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz 5G, 5Hz～500Hz
耐衝撃性 100G 100G 100G 500G 500G 500G
保護等級 IP65 IP65 IP65 IP65 IP65 IP65
本体サイズ Φ48.8ｍｍ Φ48.8ｍｍ Φ48.8ｍｍ Φ48.8ｍｍ Φ48.8ｍｍ Φ48.8ｍｍ
重量 110g 110g 110g 110g 110g 110g
固定方法 調整リングM4ネジ 調整リングM4ネジ 調整リングM4ネジ 調整リングM4ネジ 調整リングM4ネジ 調整リングM4ネジ
ハウジング 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉
特性 NAシリーズ 全角度
NA2-05 NA2-10 NA3-30 NA4-45 NA4-70 NG360
方式 液封入容量式 液封入容量式 液封入容量式 液封入容量式 液封入容量式 液封入容量式
測定範囲 左右±5° 左右±10° 左右±30° 左右±45° 左右±70° 左右±180°
分解能 0.001° 0.002° 0.005° 0.01° 0.01° 0.01°
非直線性 ＜0.2%
＜0.02°		 ＜0.15%
＜0.03°		 ＜0.1%
＜0.06°		 ＜0.16%
＜0.14°		 ＜0.2%
＜0.28°		 ＜0.07%
＜0.25°
出力信号 0－5V 0－5V 0－5V 0－5V 0－5V RS485
シグナルコンディショナ 〇 〇 〇 〇 〇 ー
出力インピーダンス 100Ω 100Ω 100Ω 100Ω 100Ω ー
感度 400mV/° 200mV/° 66.6mV/° 44.4mV/° 28.57mV/° ー
感度ドリフト ＜0.018%/℃
＜2% (－25℃～85℃)		 ＜0.018%/℃
＜2% (－25℃～85℃)		 ＜0.018%/℃
＜2% (－25℃～85℃)		 ＜0.018%/℃
＜2% (－25℃～85℃)		 ＜0.018%/℃
＜2% (－25℃～85℃)
感度温度補償 〇 〇 〇 〇 〇 〇
出力オフセット 2.5V 2.5V 2.5V 2.5V 2.5V ー
出力オフセットドリフト ＜0.8mV/℃
＜0.002°/℃		 ＜0.4mV/℃
＜0.002°/℃		 ＜0.133mV/℃
＜0.002°/℃		 ＜0.133mV/℃
＜0.003°/℃		 ＜0.0857mV/℃ ＜0.003°/℃" ー
出力オフセット温度補償 × × × × × ×
応答時間 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec 0.3sec
横軸感度 ＜1% @45° ＜1% @45° ＜1% @45° ＜1% @45° ＜1% @45° ＜0.1 @45°
電源電圧 (Ub) 9V～30V 9V～30V 9V～30V 9V～30V 9V～30V 9V～15V
消費電流 2mA 2mA 2mA 2mA 2mA 40mA
動作温度 －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃ －40℃～85℃
耐震性
耐衝撃性
保存温度 －55℃～90℃ －55℃～90℃ －55℃～90℃ －55℃～90℃ －55℃～90℃ －45℃～90℃
保護等級 IP65 IP65 IP65 IP65 IP65 IP65
本体サイズ Φ24.8ｍｍ Φ24.8ｍｍ Φ24.8ｍｍ Φ24.8ｍｍ Φ24.8ｍｍ Φ48.8ｍｍ
重量 18.5g 18.5g 18.5g 18.5g 18.5g 110g
固定方法 調整リングM3ネジ 調整リングM3ネジ 調整リングM3ネジ 調整リングM3ネジ 調整リングM3ネジ 調整リングM4ネジ
ハウジング 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉		 強化グラスファイバ
絶縁密閉

カタログ

SEIKAセンサ
ダウンロード（PDF）

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
