液封入容量式(シグナルコンディショナ内蔵) NAシリーズ

小型傾斜角センサ液封入容量式(シグナルコンディショナ内蔵)NAシリーズ

小型・軽量・高精度をきわめた最新モデル
0-5Vシグナルコンディショナ内蔵

  • 測定範囲:±5º  ±10º  ±30º  ±45º  ±70º
  • 分解能:<0.001º  <0.002º  <0.005º  <0.01º  <0.01º
  • 出力信号:0-5V

NAシリーズは封入された液体の傾斜に伴う静電容量の変化を角度変化として捉える液封入容量式傾斜角センサです。
NAシリーズは零ドリフトの電子補正のためのレーザーシグナルコンディショナや高安定化電源供給、ノイズ対策用ローパスフィルタなどから構成されています。
静電容量式測定原理に基づいているため実際の角度と出力信号とは非常に安定しており、高いリニアリティーが保証されています。センサの電子回路は最小の電源で済み、静電式トランスによりエラーが少なく、ノイズにも強く、また長期安定性能にも優れています。
加速度計を用いて角度を測定するのに対してこのような測定原理は測定場所の重力定数に関係なく(例えば、ヨーロッパでもオーストラリア、エベレスト、月でも)場所の如何に関わらず測定する角度と出力信号とはリニアな関係を可能にします。
※ 在庫状況についてはお問い合わせください。

技術特性

測定範囲
±5º  ±10º  ±30º  ±45º  ±70º
分解能
<0.001º  <0.002º  <0.005º
<0.01º  <0.01º
出力信号
0-5V
特長
  • 高精度、高機能のまま小型・軽量化に成功
  • リニアレンジは±70°まで可能
  • 零ドリフト、横感度干渉が非常に低い
  • 抜群の長期安定性能
  • ヒステリシスがなく高精度の直線性が得られます
  • シグナルコンディショナ、ローパスフィルタなど電子回路内蔵
  • 低消費電流
  • EMC対策済み。強電磁界でも使用できます
  • 水平位置に固定しやすい調整リングを採用
  • 可動部品がないため衝撃に強い

仕様表

製品番号 NA2-05 NA2-10 NA3-30 NA4-45 NA4-70
測定範囲 ±5° ±10° ±30° ±45° ±70°
分解能 <0.001° <0.002° <0.005° <0.01° <0.01°
非直線性 <±0.02゚ <±0.03゚ <±0.06゚ <±0.14゚ <±0.28゚
感度 400mV/° 200mV/° 66.6mV/° 44.4mV/° 28.57mV/°
出力信号 2.5V ± 2V
(±5°で)
2.5V ± 2V
(±10°で)
2.5V ± 2V
(±30°で)
2.5V ± 2V
(±45°で)
2.5V ± 2V
(±70°で)
出力オフセットドリフト ±0.002°/℃ ±0.003°/℃
感度ドリフト
(-25℃〜+85℃)
<2%(読み値の)

制限

項目 条件 Min Max Unit
電源電流 出力端子無負荷 1.0 2.5 mA
保存温度 端子台非除去 -55 +90
動作温度 -40 +85
湿度 0 100 %r.F.

共通テクニカルデータ

電源電圧 +9 〜 +30V DC
消費電流 約2mA
応答時間(実際値の±2%内への) <0.3sec
電気信号のノイズレイシオ 85 dB
保護等級 IP65
出力オフセット 2.5V
横軸感度(45°傾斜時) <1%
ノイズレイシオ <150μVss
感度ドリフト <2%(−25℃〜+85℃)

外部安定化電源(オプション) +5V
電流(+5V)(オプション) 約1mA
参照用電圧出力(オプション) 5.00V
参照用電圧時温度ドリフト(オプション) <0.25%/℃
参照用電圧時最大電流(オプション) 5mA
重量(固定リング、ケーブルなし) 18.5g
出力インピーダンス 約100Ω
接続ケーブル 2.1mmφ×0.5m シールドケーブル

外形図

外形図

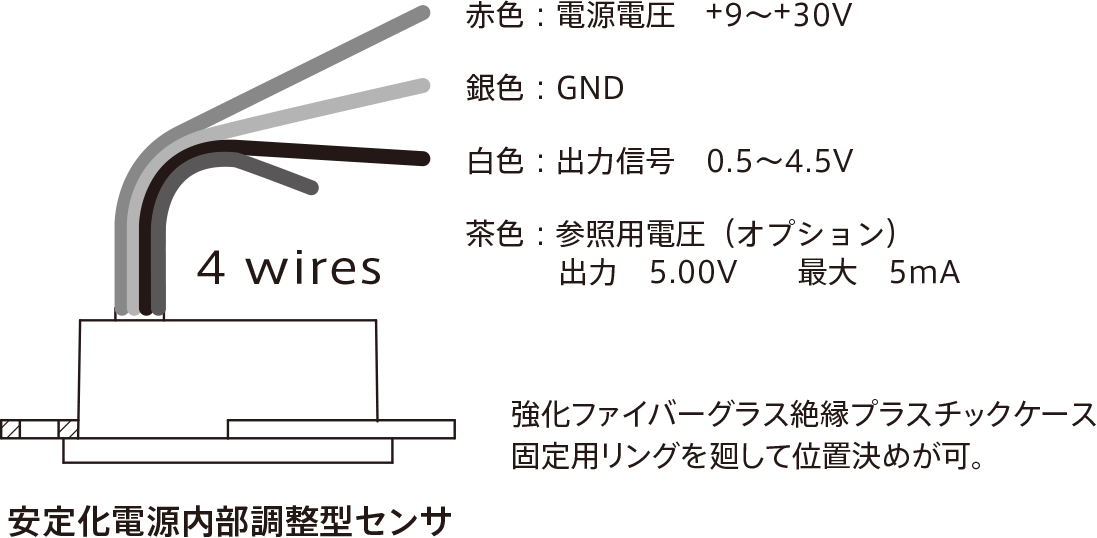

接続図

カタログ

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか?
ASEIKAセンサの設計構造(可動部品ゼロ)からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか? また最長ケーブルの長さは?
Aオプションでご使用長さをご指定下さい。最長100mまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか?
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1:6.2msec B2:2.8msec B3:1.8msec NB3:20m/sec
