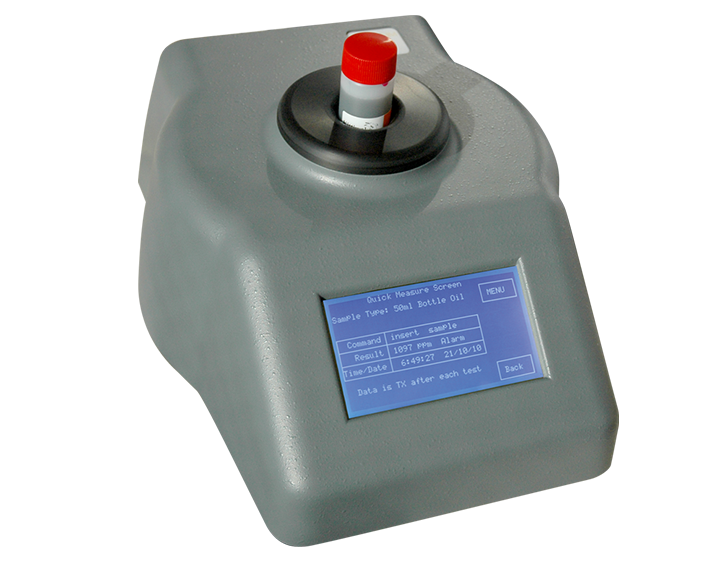

鉄粉濃度計 AnalexFDM

鉄粉濃度計AnalexFDM

鉄系摩耗粉検出の
強力なツール

鉄系摩耗粉の増加を察知し、
致命的な故障を未然に防ぐ。

OVERVIEW背景

油圧・潤滑システムでは、正常な運転状態でも常に微細な摩耗が進行しています。このような通常の摩耗に対し、潤滑油や作動油の汚染が進行すると発生するのが「異常摩耗」です。この「異常摩耗」を発生の初期段階で察知できれば、設備の致命的な故障を未然に防げる可能性が飛躍的に高まります。

CONCEPT製品について

FDMはインダクタンス・バランス式を利用した分析室型の鉄粉濃度計です。専用容器に採取したサンプルを測定部に挿入するだけで、わずか数秒後には鉄粉濃度（ppm）が表示されます。従来の分析室型測定機器のように専門知識や分析技術も必要無く、どなたでも簡単に使用可能です。

技術特性

測定範囲
オイル：0 ～ 2500ppm、
グリース：0 ～ 8000ppm
測定原理

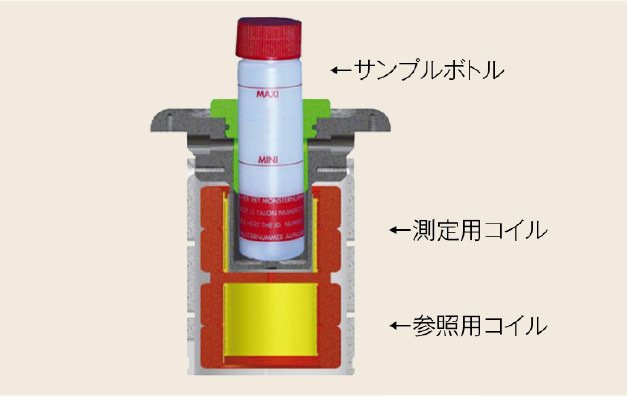

インダクタンス・バランス式 鉄粉濃度計FDMの「インダクタンス・バランス式」とは？ 測定部には対になった二つのコイル（測定用と参照用）があり、検出部で磁気が互いに相殺されるように構成されています。測定対象のサンプルが測定用コイルに入ると、二つのコイルの間で磁気のバランスが崩れ、検出部に誘導電圧が発生します。この誘導電圧（＝両コイルの測定結果の差）によりサンプル中の鉄粉濃度（質量ppm）を測定することが可能です。この構造は温度安定性や繰り返し性に優れ、また外的要因による影響も同じ条件で受けるため、測定誤差になりにくいという利点があります。ただし、この測定原理は強磁性体（鉄、ニッケル、コバルト）の測定に限定されるため、非鉄系（アルミ、鉛、銅など）の摩耗粉を検出したい場合には使用できません。 ※ニッケルやコバルトの含有率は通常微量なため、測定結果への影響は軽微です。

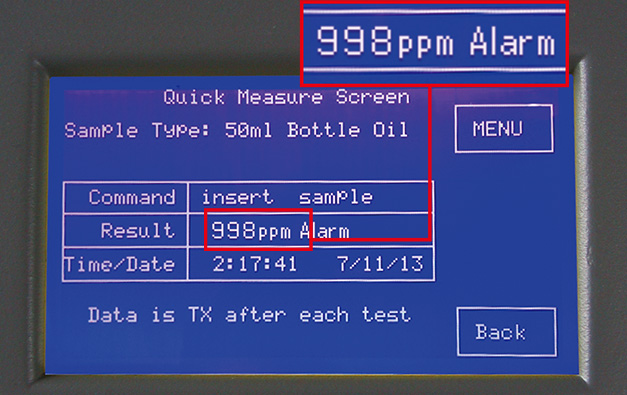

測定結果の表示
測定結果は質量ppmで表示 従来のPQインデックスなどに比べ、他の指標との相関が取りやすい質量ppm（parts par million：百万分率）での分かりやすい表示です。

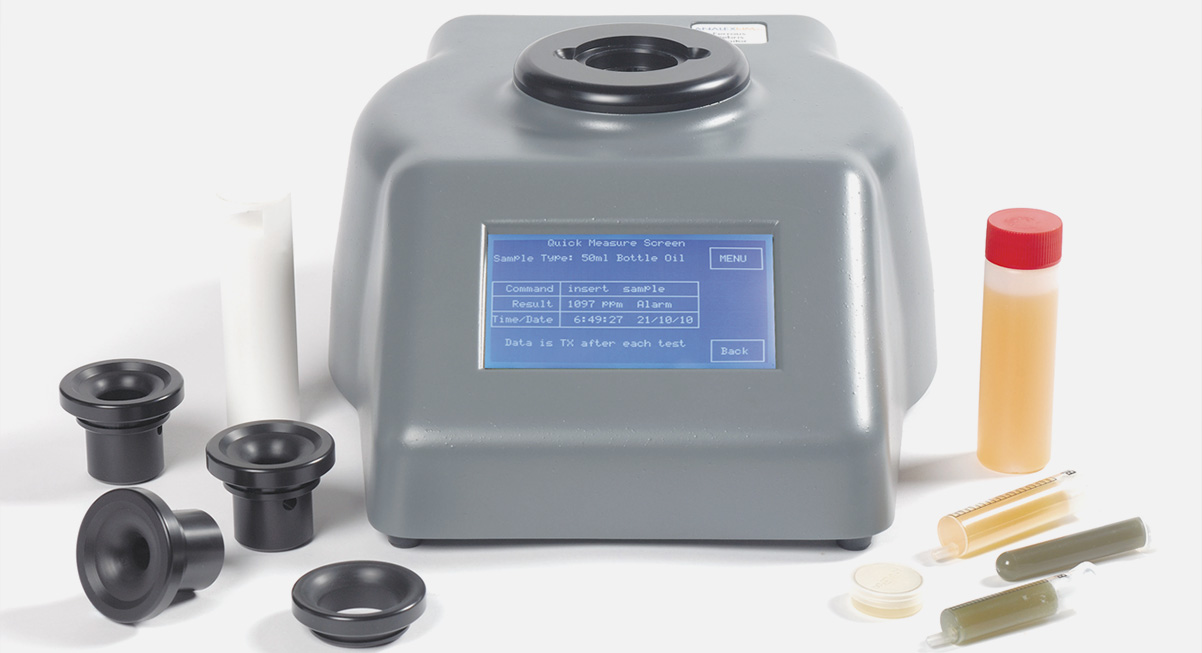

付属品
  • 本体
  • 電源ケーブル
  • 標準サンプル
  • 各種アダプタ
  • 専用ケース
仕様表
AnalexFDM

AnalexFDM

測定原理 インダクタンス・バランス式
適応レンジ オイル：0 ～ 2500ppm、
グリース：0 ～ 8000ppm
測定精度 オイル：±10ppmまたは1％、
グリース：±20ppmまたは2％
分解能 1ppm
測定時間 約3秒／1テスト
サンプル量 50ml（グリースは5ml専用ケース）
最大メモリ数 6900測定結果（設定グループ数による）
電源 110 ～ 250VAC（50/60HZ）
環境温度範囲 15 ～ 40℃
寸法 W 265mm × D 325mm × H 135mm
重量 4.22kg
さらに詳しくは

詳細情報

鉄粉濃度計FDMの優れた「鉄系摩耗粉の検出技術」

鉄粉濃度計FDMの優れた「鉄系摩耗粉の検出技術」

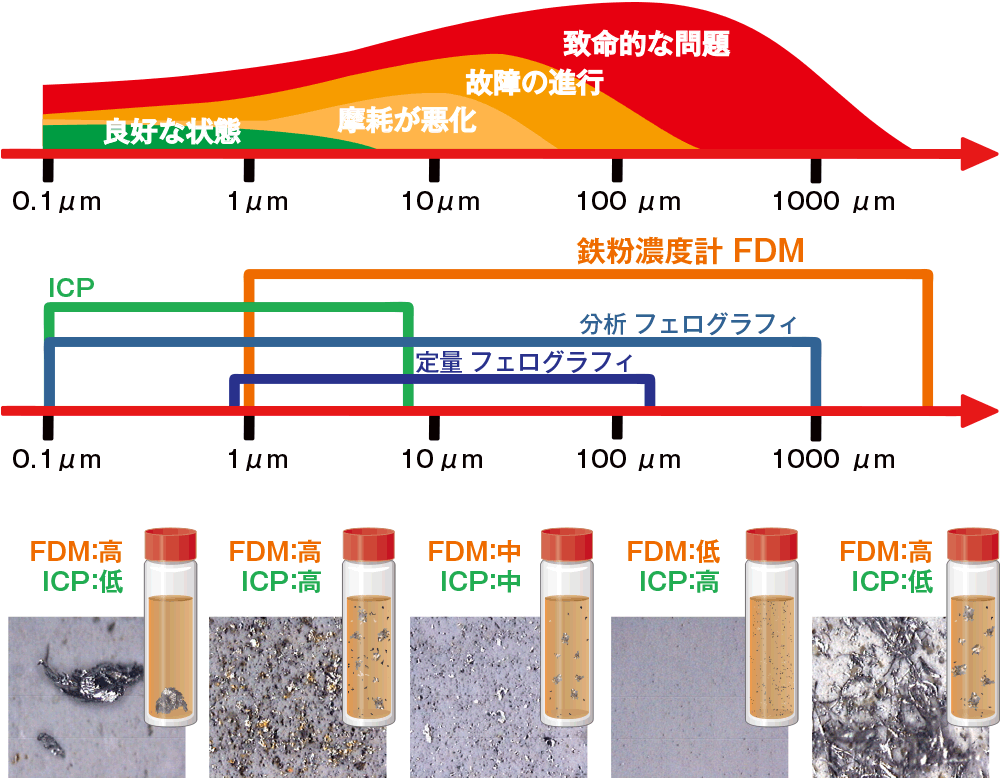

致命的な損傷を回避するには早期発見が有効ですが、振動診断や外部分析機関による結果が出た時点では既に手遅れというケースも少なくありません。またICP(SOAP)といった分析方法では5μm以下の摩耗粉しか捕捉できず、実際に致命的な損傷に直結する5μm以上の粒子測定には不向きとされています。鉄粉濃度計FDMはオイル／グリース中の鉄粉濃度を僅か数秒で質量ppm表示する、非常に便利な測定機器です。ICPやフェログラフィーのように専門知識も必要としないため、どなたでも数分のトレーニングで使用可能、測定方法による個人差もありません。また鉄粉濃度とICPやフェログラフィの結果を比較することで、摩耗の原因や摩耗粒子サイズなど、より多くの情報を得ることが可能となります。

故障に直結する「アブレシブ摩耗」とは？

故障に直結する「アブレシブ摩耗」とは？

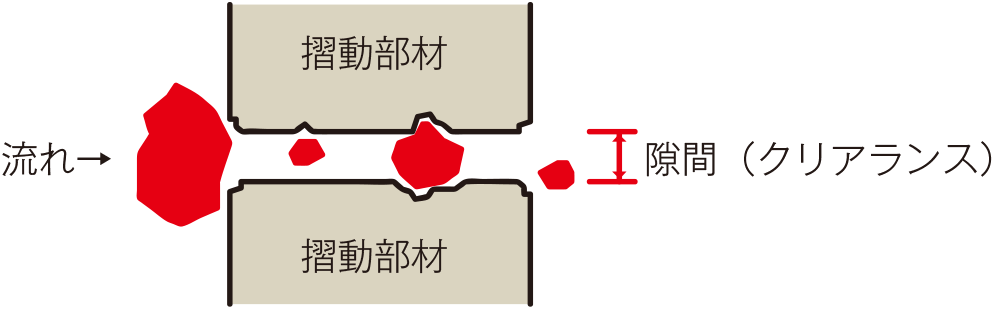

油中の硬いコンタミ（汚染物）の中でも、特に機器の摺動部の隙間（クリアランス）と同程度の大きさのコンタミは摺動部に入り込み、刃物のように摺動面を激しく削ります。このアブレシブ摩耗により発生した金属系の摩耗粉は焼入れ処理のように硬化し、摩耗した摺動面より硬くなります。その結果、発生した金属摩耗粉は油圧・潤滑システムを循環し、オイルの潤滑性能を著しく低下させ、故障に直結する代表的な二次的コンタミとなります。

隙間より小さいコンタミ：隙間を通り過ぎる。
隙間より大きいコンタミ：隙間に入って来ない。
隙間と同程度のコンタミ：隙間に入り込んで損傷を与える。
