「LCM30」販売開始に伴い、「LCM20」は2022年12月をもちまして販売を終了いたしました。
後継機種「LCM30」についてはコチラをご覧ください。

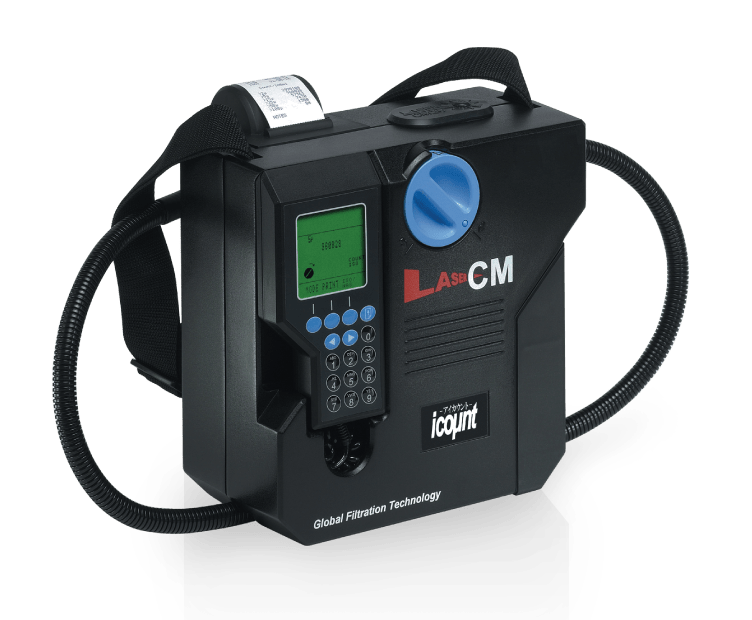

オイル・パーティクルカウンタ LCM20

オイル・パーティクルカウンタLCM20

オイル管理のスタンダード、
微粒子を計測する

  • ISO4406
  • NAS1638
  • AS4059

僅か2分間の測定で
国際汚染度等級に沿った個数・等級を表示

OVERVIEW背景

作動・潤滑油は新油やフィルタを使用していても異物が混在しています。現場で簡単・迅速に測定できるパーティクルカウンターは、油圧機器を取り扱いされている業界すべてに有効なツールとなっております。

CONCEPT製品について

オイル中のコンタミを僅か2分間で測定します。ISO4406/NAS1638/AS4059に沿った汚染度を表示・印字可能です。オイル専用に設計されている事、操作が非常に簡単で使い易い事から国内でも幅広く使用されています。

技術特性

測定技術・関連規格
ISO4406　NAS1638
AS4059
測定範囲
MTD ： 4,6,14,21,38,70µm
ACFTD ： 2,5,15,25,50,100µm
測定結果
光遮蔽式自動粒子計数法

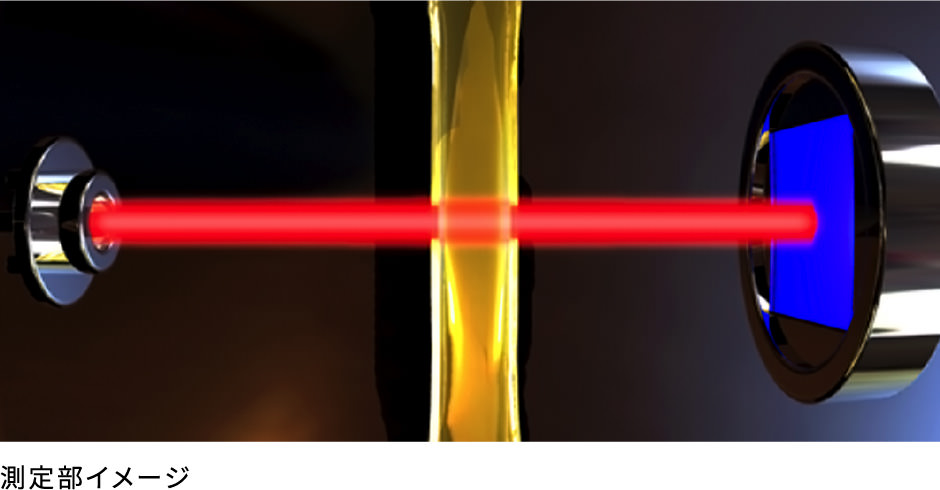

 測定部イメージ
 誰にでもカンタンに操作ができる
「流速オ－トコントロ－ラ－」というアイデア さまざまなシステム条件や油種の違いがあっても自在に、しかもカンタンな操作で高精度な清浄度測定が求められる時代。そのような新しい流れが加速される今、次世代のパ－ティクルカウンタをより高速化し、高精度で測定できる機能と性能が「流速オ－トコントロ－ラ－」という発想で実現されました。
 高精度の中枢、MOWCマスキングセル オプチカルウインドウセル照射部分は幅5ミクロンのスリットを作り、マスキングをするMOWC（Masked Optical Window Cell）の使用によって粒子の一個ずつを捕捉し計数精度を飛躍的に向上しました。

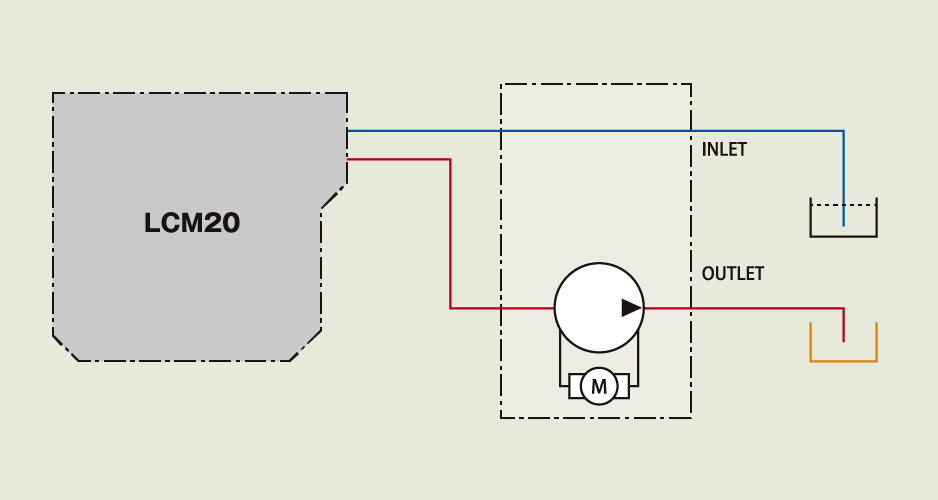

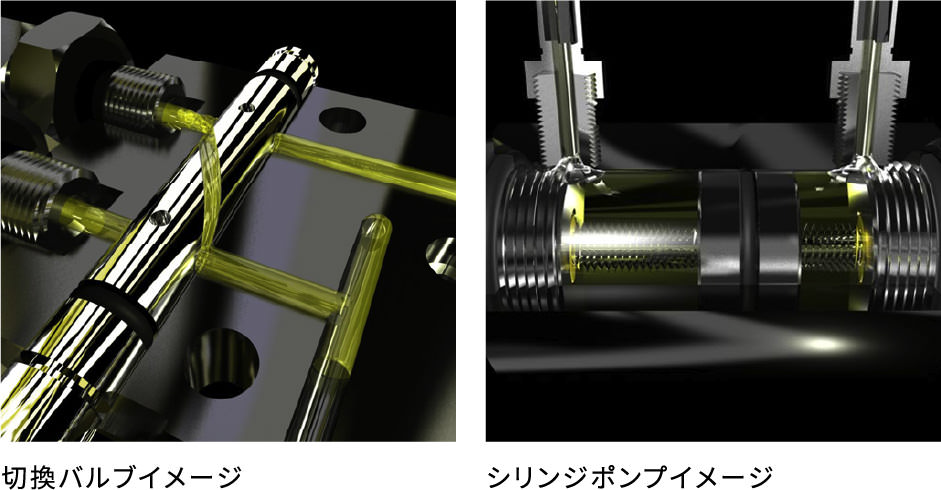

LCM20シリーズに採用されている「光遮蔽式自動粒子計数法」は、産業界をはじめ各分 野で 長年にわたりサポートされている信頼性の高い測定原理です。 切換バルブイメージ/シリンジポンプイメージ
 新開発のSPSLオプトメカニカルレ－ザ－ヘッド搭載 波長790nm、パワ－4.5mWの強力赤外線レ－ザ－ダイオ－ドのSPSL（Single Point Source Laser）を開発。測定の難しい100ミクロン以上の粒子もより正確に測定される改良が実現されました。
測定方法
用途に合わせて測定方法の選択が可能

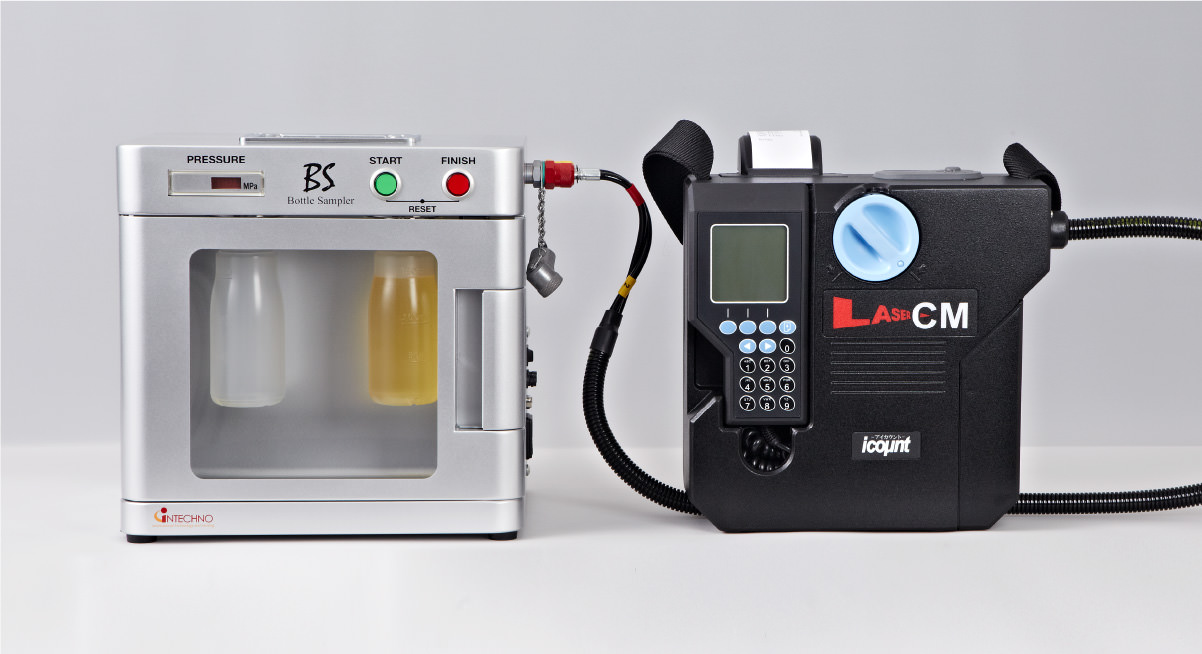

ボトルサンプリング （ボトルサンプラー BS） ボトルサンプリング
ボトルサンプラー加圧式を使う ボトルサンプラーBSは清浄なボトルに採取した試験サンプルを、LCM20に送りボトル測定を可能にします。
BSは、オイル中の気泡を空圧で加圧することにより自動的に消泡し、測定障害となる気泡を除去します。この気泡除去機能は、約200cSt程度の高粘度潤滑油まで、希釈することなく機能します。
ボトル測定のメリット
  • 自由な計測ポイントから採取できる。
  • 分析室・検査室で利用できる。
  • 導入後、すぐに運用できる。
［必要品］　・ボトルサンプラー BS

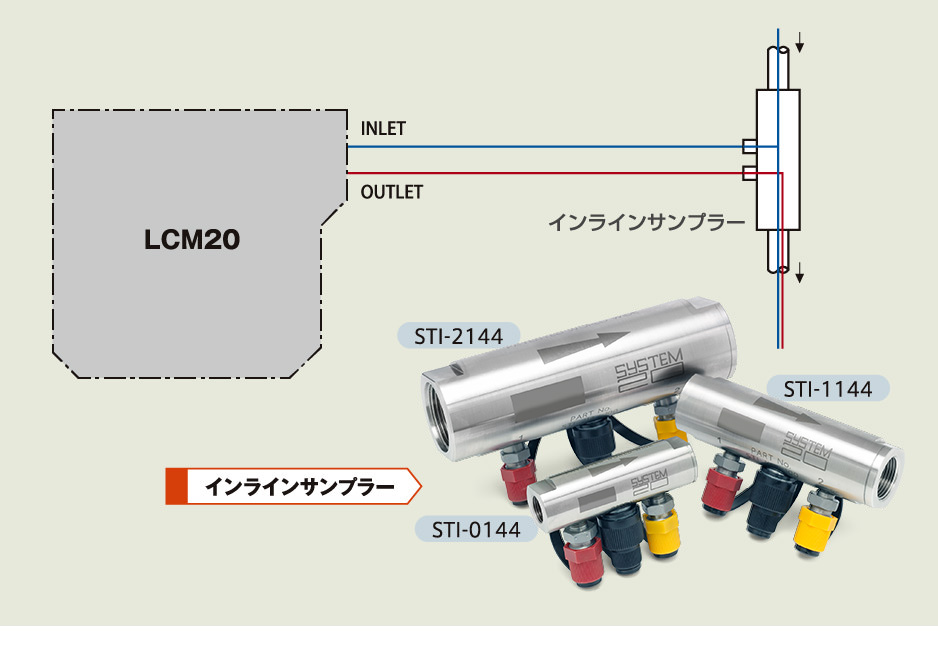

インラインサンプリング （インラインサンプラー） インラインサンプリング
インラインサンプラーを利用する 油圧・潤滑油システムにインラインサンプラーを恒久設置し、LCM20へオイルを供給する方式。
配管にインラインサンプラーを設置することで、自動的にオイルがLCM20に流入してきます。カウンタでの測定が終わると配管下流へ戻り、オイルを捨てずにサンプリングができます。
インライン測定のメリット
  • 計測の誤差が少ない。
  • リアルタイムで判定ができる。
  • 廃油廃材が出ない。
［必要品］　・インラインサンプラー

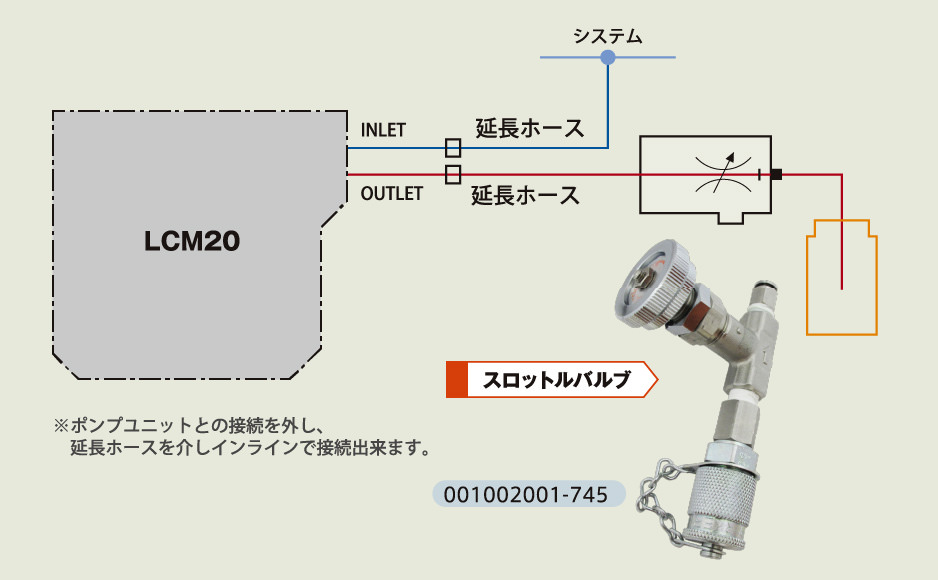

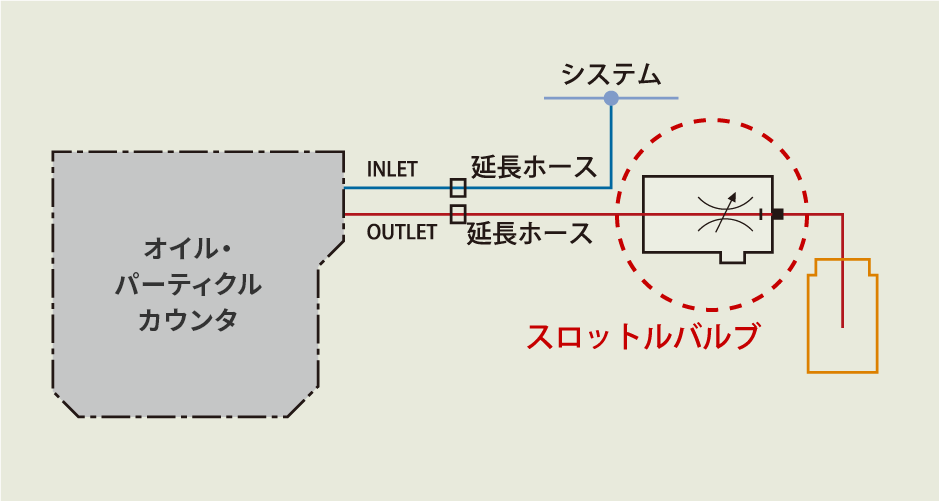

スロットルバルブ （スロットルバルブ） スロットルバルブ
スロットルバルブを利用する 油圧・潤滑油システムにテストポイントを設け、直接LCM20へオイルを供給する方式。
配管にインラインサンプラーが取り付けられない場合には、システム中の圧力ゲージやテストポイントなどを利用して、ブリードオフ回路を作りオイルをカウンタへ送ります。 ※ポンプユニットとの接続を外し、延長ホースを介しオンラインで接続出来ます。 ［必要品］　・スロットルバルブ　・テストポイント
アプリケーション
油中のコンタミを現場・分析室レベルの精度で計測 油中のコンタミを自社内・現場レベルで簡単に、分析室レベルの精度で測定できる機器がオイル・パーティクルカウンタ（油中微粒子計数器）です。光学式の製品が1990年頃から世界中で使用されるようになり、各現場レベルで購入出来る価格帯に下りて来たため国内でも普及が進んでいます。 オイル・パーティクルカウンタは製品品質の向上のみならず、オイルや設備機械の長寿命化のためにも必須のツールです。
測定結果の表示

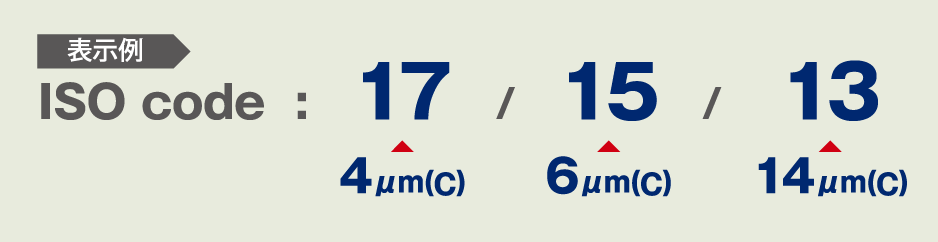

ISO4406 汚染度コード ：（JISB9933)※1
オイル・パーティクルカウンタを用いた場合の汚染度コードの国際規格です。サンプル中の粒子数を、≧4,≧6,≧14µmという各微粒子の粒径範囲に区分し、1mL中の粒子数から割り当てられるスケール番号（0 ～ 28）を斜線(/)によって区分し、3桁表示します。
付属品
  • プリンタリボン
  • 記録紙
  • ソフト
  • ACアダプタ
  • バッテリ（SとAのみ）
オプション
  • 充電式バッテリ
  • ACアダプタ（電源コード付）
アクセサリ

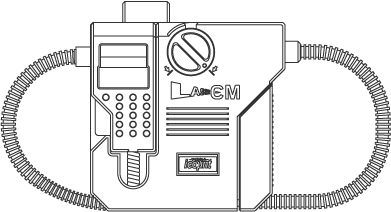

仕様表
LCM20.S

LCM20.S

LCM20.E

LCM20.E

LCM20.A

LCM20.A

タイプ スタンダード エコノミー アグレッシブ
測定原理 光遮蔽式自動粒子計数法（光源：レーザーダイオード）
測定油種 鉱油、合成油、洗浄油、アグレッシブオイル（LCM20.Aのみ）
※その他はお問合せください。
測定規格 ISO4406（0 ～ 22等級）、NAS1638（0 ～ 12級）
測定粒径範囲 MTD校正：　≧4, ≧6, ≧14, ≧21, ≧38, ≧70　各µm
ACFTD：　>2, >5, >15, >25, >50 and >100　各µm
校正方法 ISO 11943（ISO 11171 標準器を使用）
校正周期 1回／年
校正精度 5％以内（MTD：4, 6, 14µm　ACFTD：2, 5, 15µm）
サンプル温度範囲 +5℃ ～ +80℃
使用環境温度範囲 +5℃ ～ +40℃
最高使用圧力 42MPa
測定時間 2分／1テスト
自動測定 6分間隔 ～ で設定可能 不可 6分間隔 ～ で設定可能
作動条件 インラインサンプリング　圧力0.15MPa以上
ポイントサンプリング　圧力0.15MPa以上
プリンタ出力 16桁ドットプリンタ
外部出力ポート RS232（シリアルポート）
電源 専用ACアダプタ（100V）、充電式バッテリ、単一アルカリ乾電池（6本）
※LCM20.Eは上記電源は、オプションです。
シール材質 Viton（フッ素ゴム） FFKM
油圧接続ポート テストポイント M16×2 メス テストポイント BSF5×8 メス
ヒーターホース機能 標準付属 なし
ハンドセット機能 テキストID入力可能 テキストID入力不可 テキストID入力可能
筐体材質 主にABS樹脂
ホース材質 ナイロン
内部パーツ材質 真鍮、鋼版、ステンレス、アルミニウム、他
重量 8kg（ケース：5kg）

専用アクセサリ

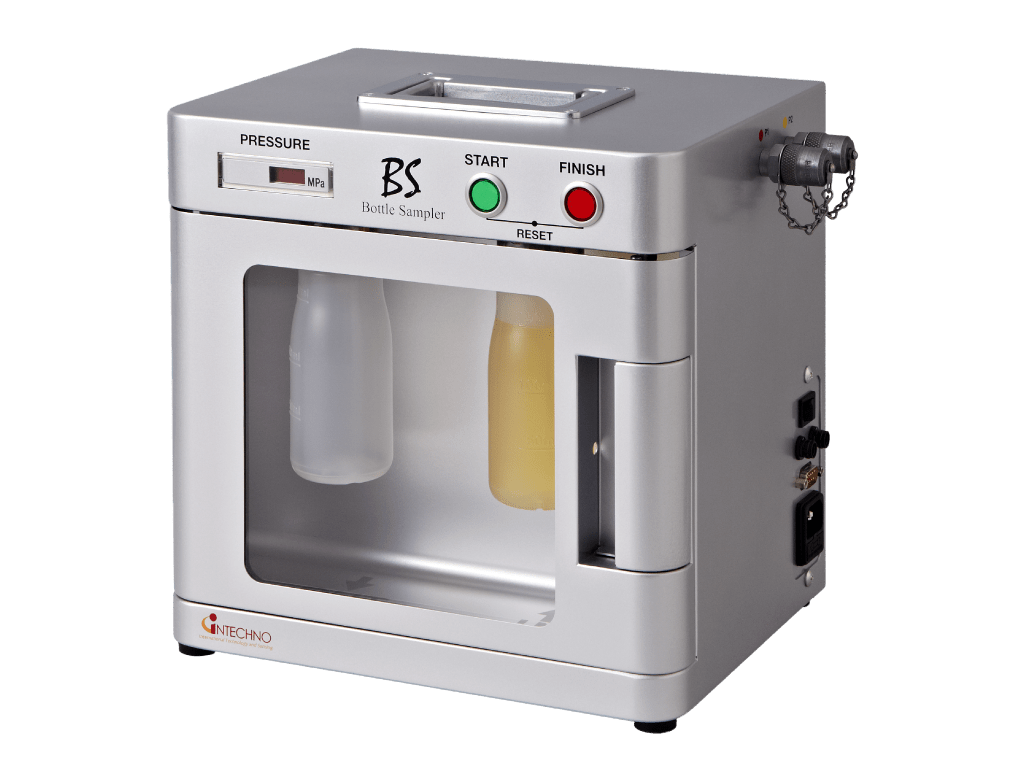

加圧式ボトルサンプラー BS
加圧式ボトルサンプラーBS
測定障害となる
油中の気泡を加圧消泡
製品詳細

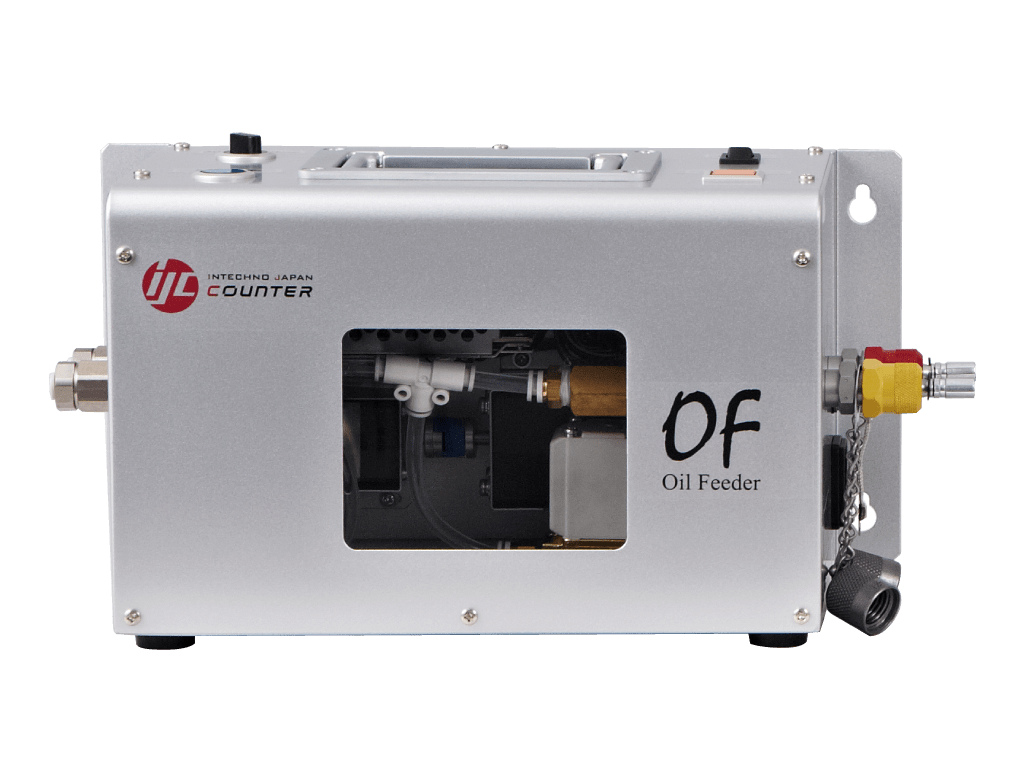

オイルフィーダー OF
オイルフィーダーOF
スイッチ一つで
流量切り替え
製品詳細

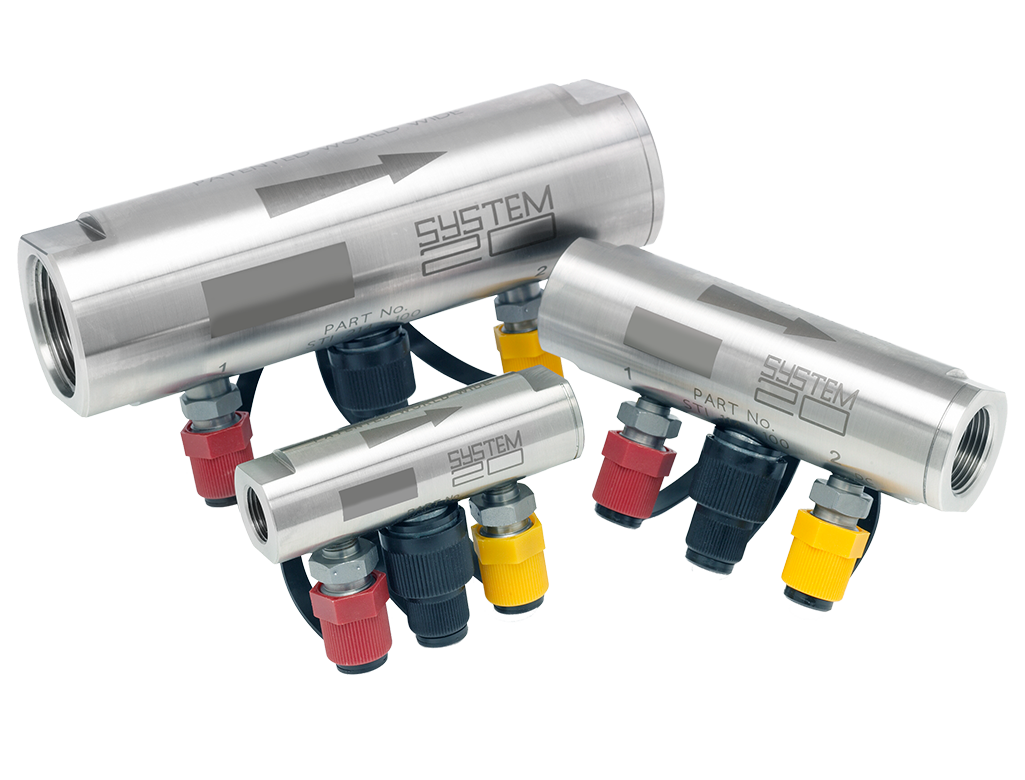

インラインサンプラー STIシリーズ
インラインサンプラー
STIシリーズ
インライン測定に
欠かせないサンプラー
製品詳細

専用アクセサリ

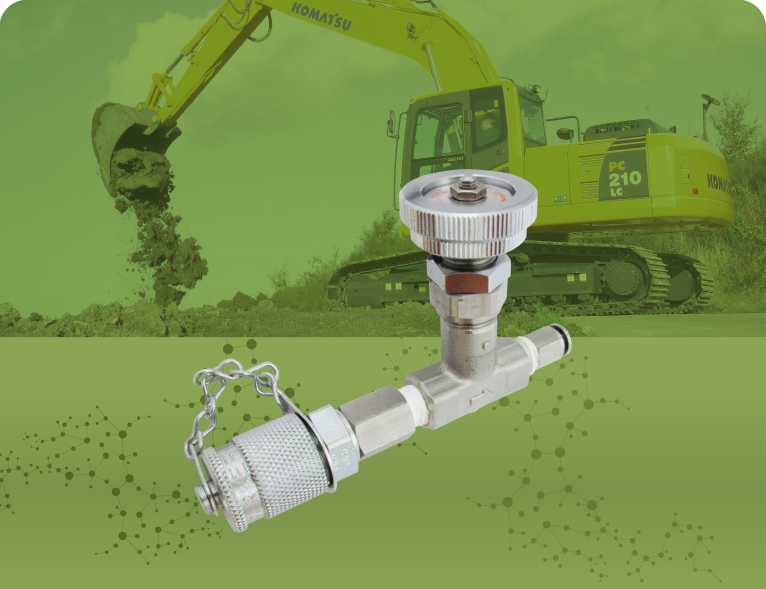

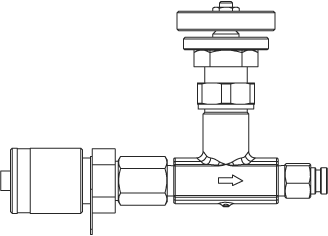

スロットルバルブスロットルバルブ

スロットルバルブ

インラインサンプラーが
使用出来ない場所で活躍


システムを流れるサンプルを
そのまま測定できる
  • （1）パーティクルカウンタの吸入側を配管に設けたテストポイントに接続します。
  • （2）パーティクルカウンタの排出側にスロットルバルブを「閉じた状態で」接続します。
  • （3）スロットルバルブの排出チューブを油溜めに流し、スロットルバルブを徐々に開きます。
  • （4）排出チューブから流れるサンプルが白糸のようになれば測定可能です。

※ポンプユニットとの接続を外し、延長ホースを介しオンラインで接続出来ます。

流量が安定しない場合や粘度が高い油を測定する場合にパーティクルカウンタのOUT側に取り付けて使用します

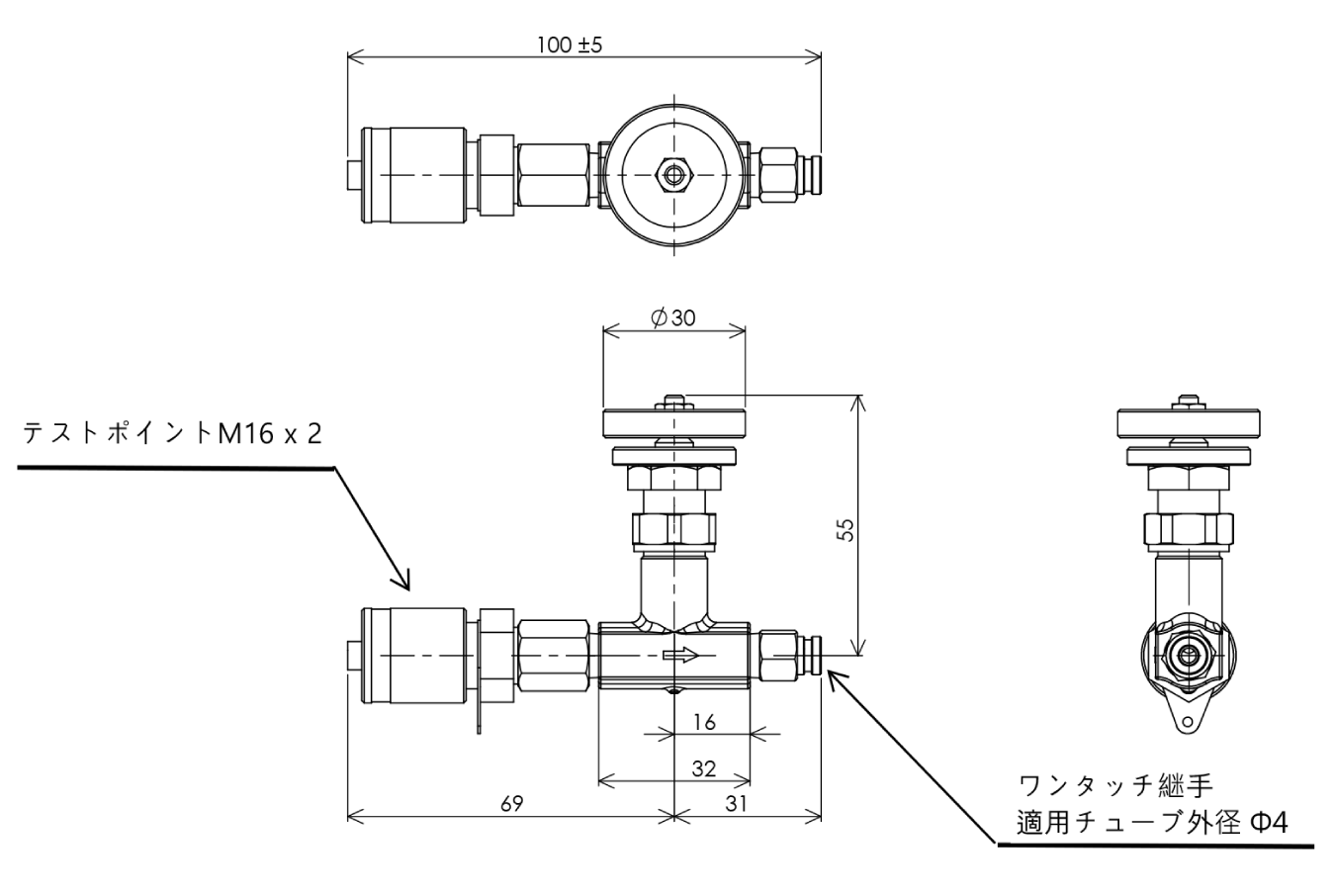

仕様表

スロットルバルブ

圧力範囲 0.2 ～ 1MPa　　
※高圧用（～42MPa）はお問い合わせください
粘度範囲 2 ～ 320cSt
最高使用温度 5 ～ 80℃
接続 M16ミニメス
適用ホース外径 φ4mm

専用アクセサリ

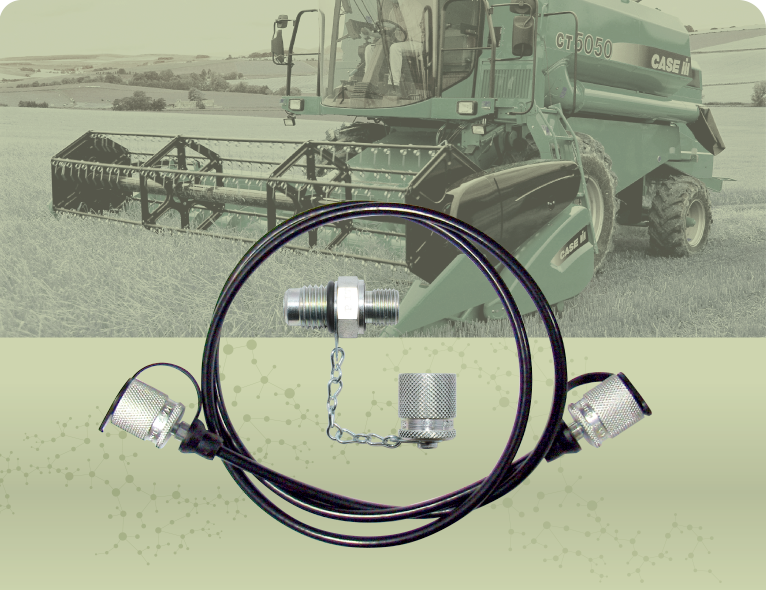

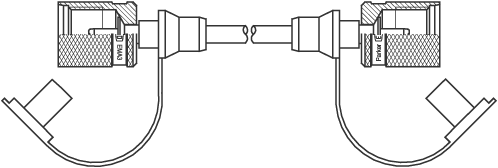

油圧ホース・テストポイント油圧ホース・テストポイント

油圧ホース・
テストポイント

チェックバルブ内蔵で
着脱工具も不要

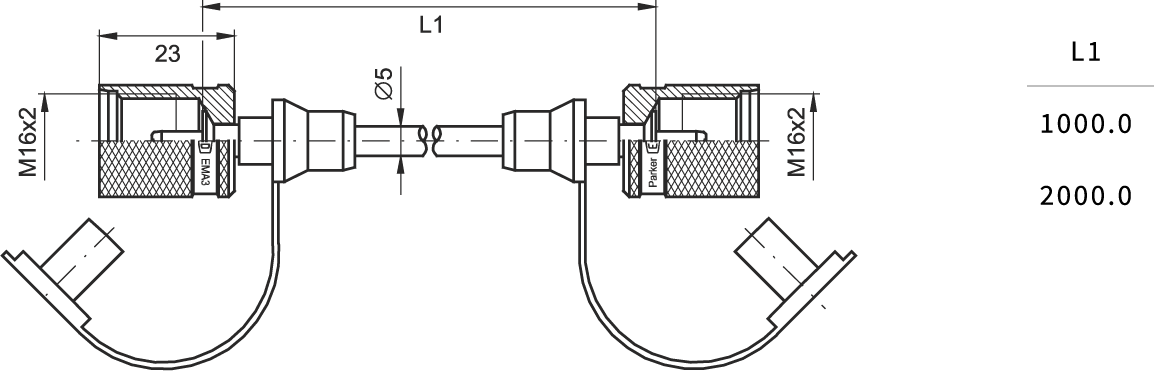

油圧ホース
  • テストポイントのチェックバルブを開くプッシュピン内蔵
  • クロムフリー表面処理された接続継手
  • 最高使用圧力：35MPa

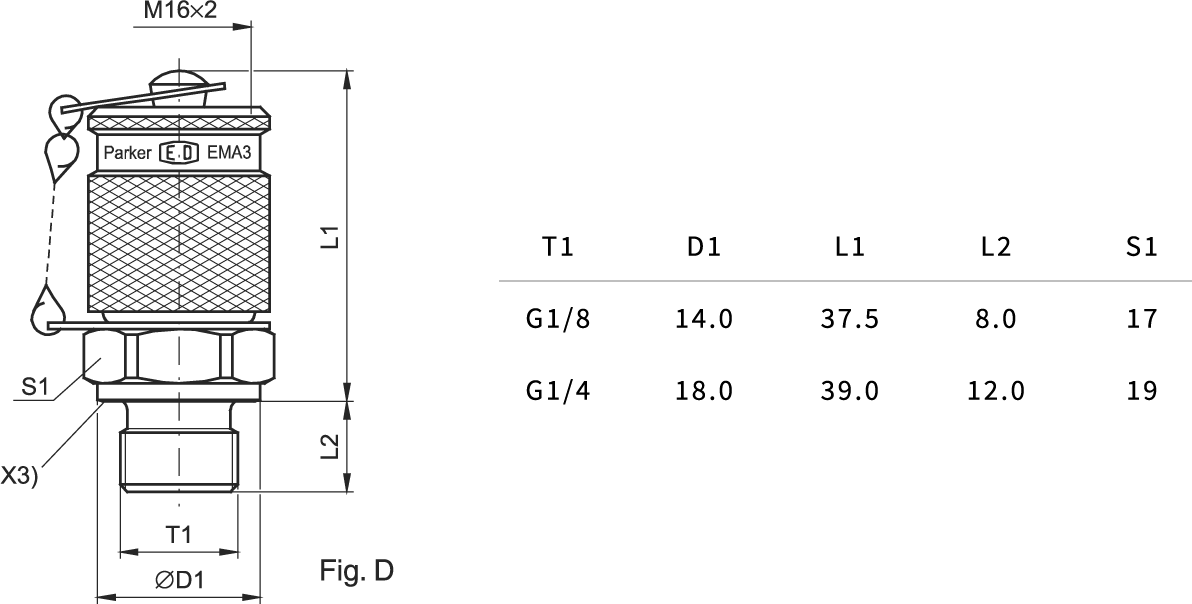

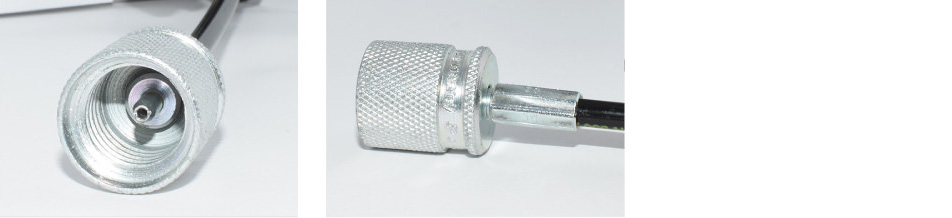

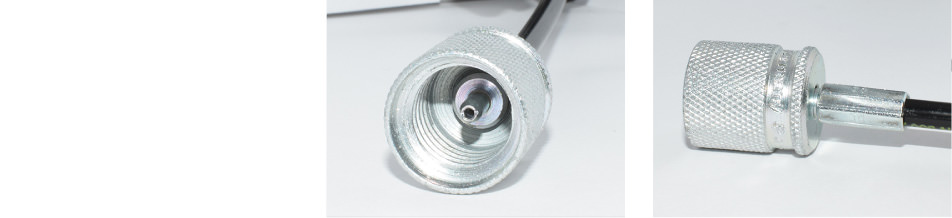

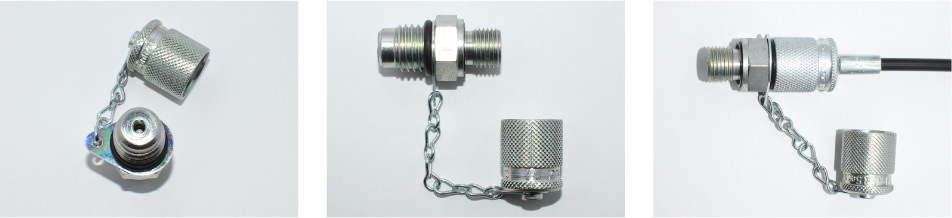

テストポイント
  • チェックバルブを内蔵しているため油漏れしません（標準使用時）
  • 信頼性の高いポペットタイプのチェックバルブを採用
  • 専用油圧ホースのねじ込みによりプッシュピンが油路を開放
仕様表

油圧ホース

材質（継手部分） 鉄（合金鋼）
材質（ホース部分） ナイロン樹脂（内管）ウレタン樹脂（外管）
ホース最小曲げ半径 20mm
ホース外形ｘ内径 約5mmｘ約2mm
使用温度範囲 -20 ～ +100℃
最高使用圧力 35MPa
ホース長 1m　/　2m

テストポイント

材質 鉄（合金鋼）
シール材 ふっ素ゴム（バイトン）：内部管路接液部Oリング
ニトリルゴム：継ぎ手部Gねじ用シール、キャップ部Oリング
使用温度範囲 -20℃ ～ +100℃
最高使用圧力 35MPa
ねじサイズ G1/8　・　G1/4

カタログ

LCM20 カタログ
LCM20 カタログ
カタログ請求フォーム

よくある質問他の質問を見る

Q1実践的なオイルの重要管理項目を教えてください
A潤滑油や作動油には「汚染」「劣化」「摩耗」を判定する様々な管理項目がありますが、油圧トラブル・潤滑機器摩耗の原因の80％以上を占めると言われる「油中のコンタミ」を、粒径と粒子数で測定し数値管理することが最も重要な管理項目であり、機械故障を防ぐプラントメンテナンスにおいても、また自社出荷製品の品質管理項目としても必須です。
Q2どんなオイルでもコンタミ測定は可能ですか？
A元々は一般的な作動油や潤滑油用ですが、洗浄油・切削油・絶縁油等の様々なオイルでの実績があります。油種や粘度にもよるため、まずは一度お問い合わせください。オイル測定に特化して開発された製品であるため、水や水溶性の液体、水分を多量に含んだオイルは測定できません。
Q3修理や再校正は国内で可能ですか？
Aオイル（燃料）測定機の中でもとりわけご好評頂いているパーティクルカウンタやコンタミセンサは、国内における修理・校正・カスタマーサポート体制が万全です。特に校正については、サービスセンタとの日程調整を行えば5営業日以内に完了します。機器導入後のサポート体制は、最も重要な選定基準とご理解下さい。
