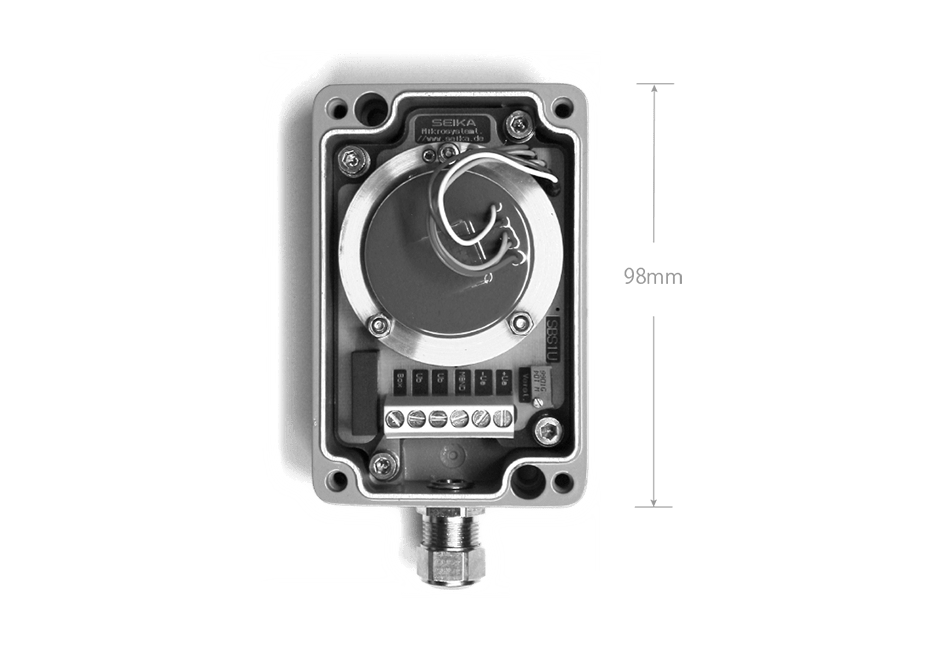

高感度サーボ傾斜角センサボックス SBS1U

高感度サーボ傾斜角センサボックスSBS1U

  • ±1°サーボ傾斜角センサを1個収納
  • 差動0－5V出力

技術特性

使用可能センサ
±1°サーボ傾斜角センサ
出力
差動0－5V出力
特長
  • IP67対応
  • 安定化電源不要
  • フィルタ内蔵
  • ケーブルは付属しません

仕様表

特 性 SBS1U
出力信号 差動0ｰ5V
出力インピーダンス 100Ω
出力オフセット 2.5V
出力オフセット温度補償 ー
出力範囲 0.5V～4.5V, 4.5V～0.5V
感度温度補償 内蔵
ローパスフィルタ 内蔵
参照電源出力電圧 ー
参照電源最大電流 ー
参照電源ドリフト ー
スイッチコントロール ー
電源電圧 10V～14V
消費電流 100mA
ケーブルグランド PG9
M16×1.5
締付幅 6.5mm～9.5mm
使用温度 －40℃～85℃
保護等級 IP67
本体サイズ 98mm×64mm×36mm
ハウジング アルミダイキャスト
塩水防錆コーティング
搭載可能センサ ±1°サーボ傾斜角センサ

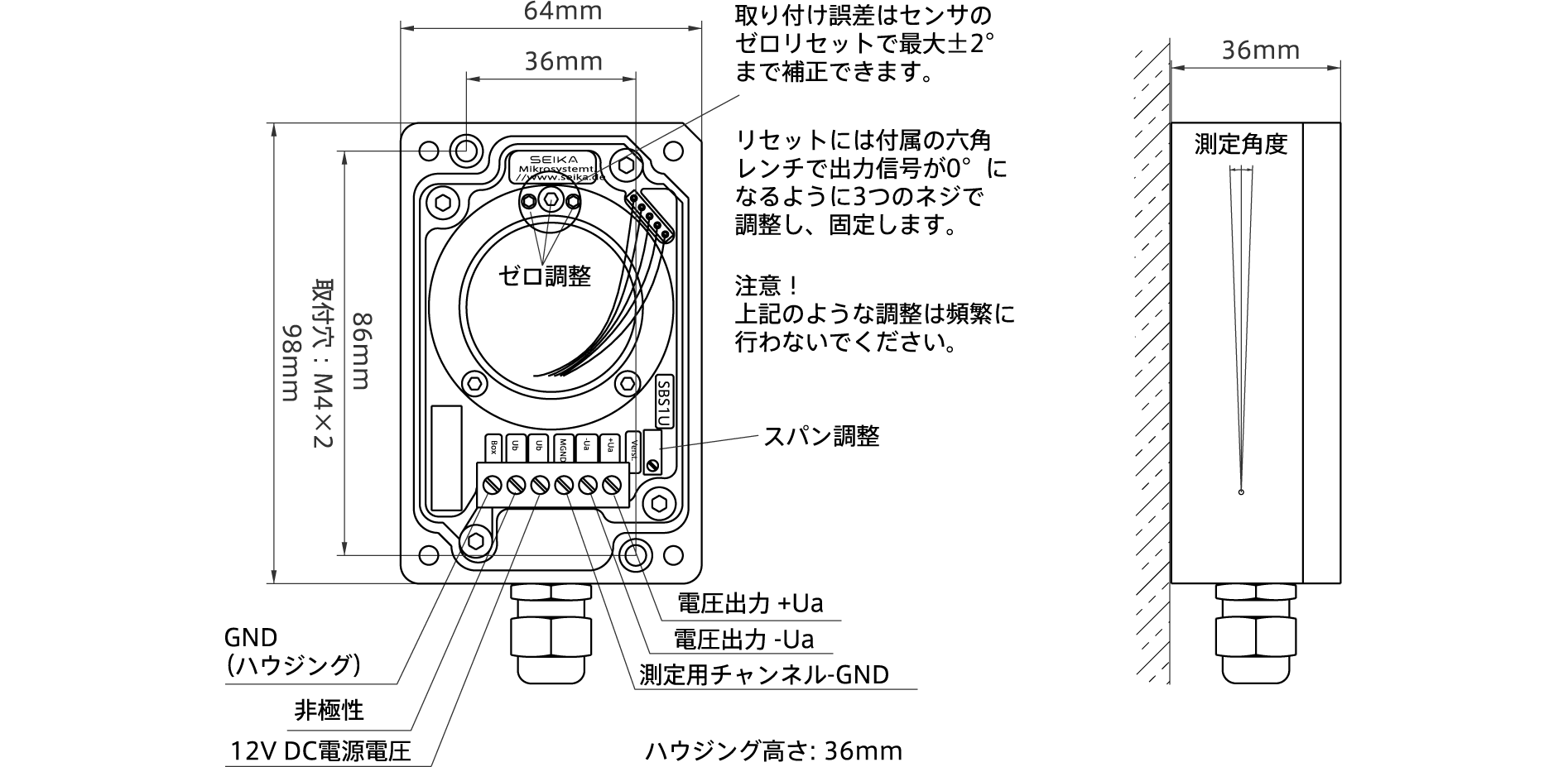

外形図

外形図
外形寸法図ダウンロード(PDF)

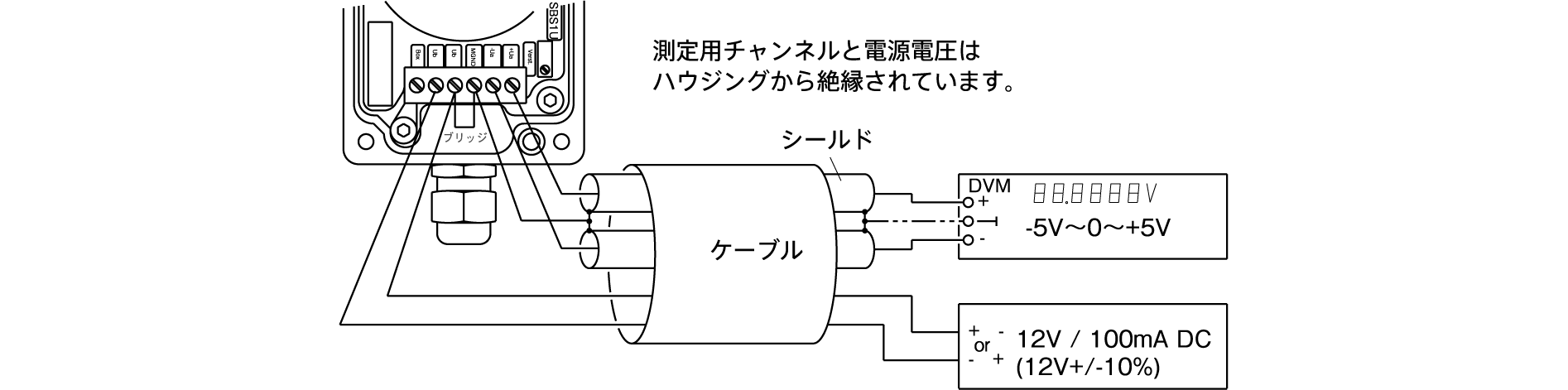

接続図

接続図
接続図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧
SEIKA（ザイカ）についてモーションコントロールトップ

よくある質問他の質問を見る

Q1ケーブルの長さは指定できますか？
Aオプションで1cm刻みで最長100mまで指定可能です。ノイズの影響等にはご注意ください。長いケーブルの場合は4－20mA出力を推奨致します。
Q2多軸測定ができるセンサはありますか？
Aセンサ単体は1方向にのみ反応します。センサボックスに複数のセンサを搭載することにより多軸測定に対応可能です。
Q3校正は必要ですか？
A出荷時に調整をした出荷試験記録が添付されますが、いわゆるトレーサビリティが取れた校正ではありません。基本的に再調整は必要ありません。再調整が必要と思われる出力の異常がある場合は故障の可能性があります。
