防振センサボックス SBL1S

防振センサボックスSBL1S

  • 傾斜角または加速度センサを2個同方向に収納
  • 4－20mAと0－5Vの2出力

技術特性

使用可能センサ
NB, N, NG, B, BDK (2個)
出力
4－20mAと0－5Vの2出力
特長
  • 傾斜角または加速度センサを2個同方向に収納
  • 振動が大きな環境に対応
  • IP65対応
  • 安定化電源不要
  • フィルタ内蔵
  • 外部機器コントロール用リレー内蔵
  • ケーブルは付属しません

仕様表

特 性 SBL1S
出力信号 4ｰ20mA, 0ｰ5V
出力インピーダンス 100Ω (0ｰ5V)
出力オフセット 2.5V (0ｰ5V)
出力オフセット温度補償 ー
出力範囲 4mA～12mA, 0.5V～4.5V
感度温度補償 内蔵
ローパスフィルタ アクティブ 4次
参照電源出力電圧 ー
参照電源最大電流 ー
参照電源ドリフト ー
スイッチコントロール リレー
250V/6A, 2ch
電源電圧 10V～30V, 12V or 24V
消費電流 10mA (0ｰ5V)
ケーブルグランド PG21
締付幅 12mm～21.5mm
使用温度 －40℃～85℃
保護等級 IP65
本体サイズ 178mm×178mm×100mm
ハウジング アルミダイキャスト
塩水防錆コーティング
搭載可能センサ NB, N, NG, B, BDK (2個)

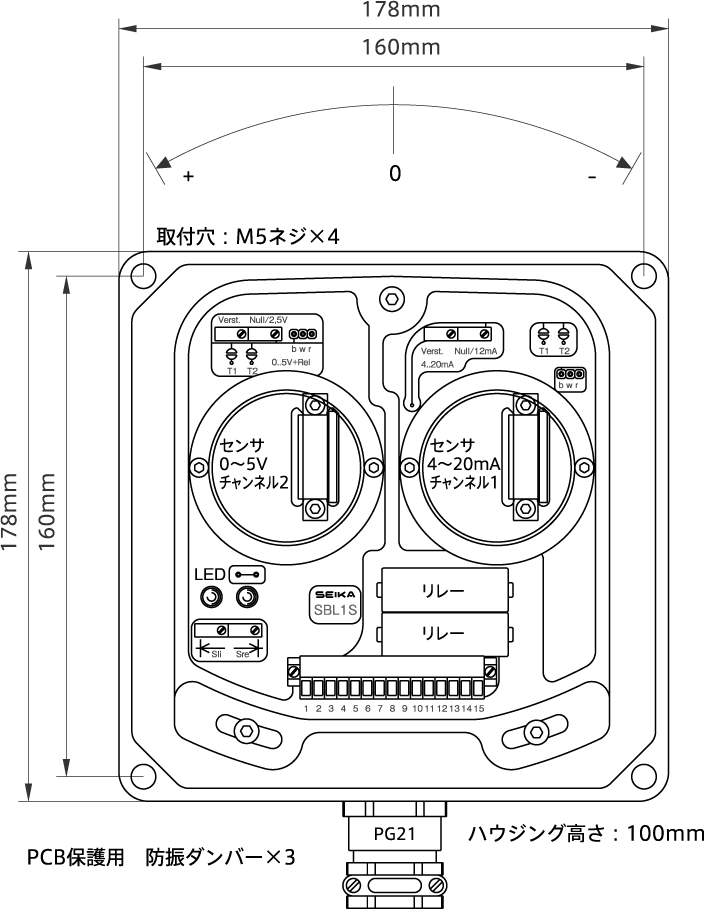

外形図

外形図
外形寸法図ダウンロード(PDF)

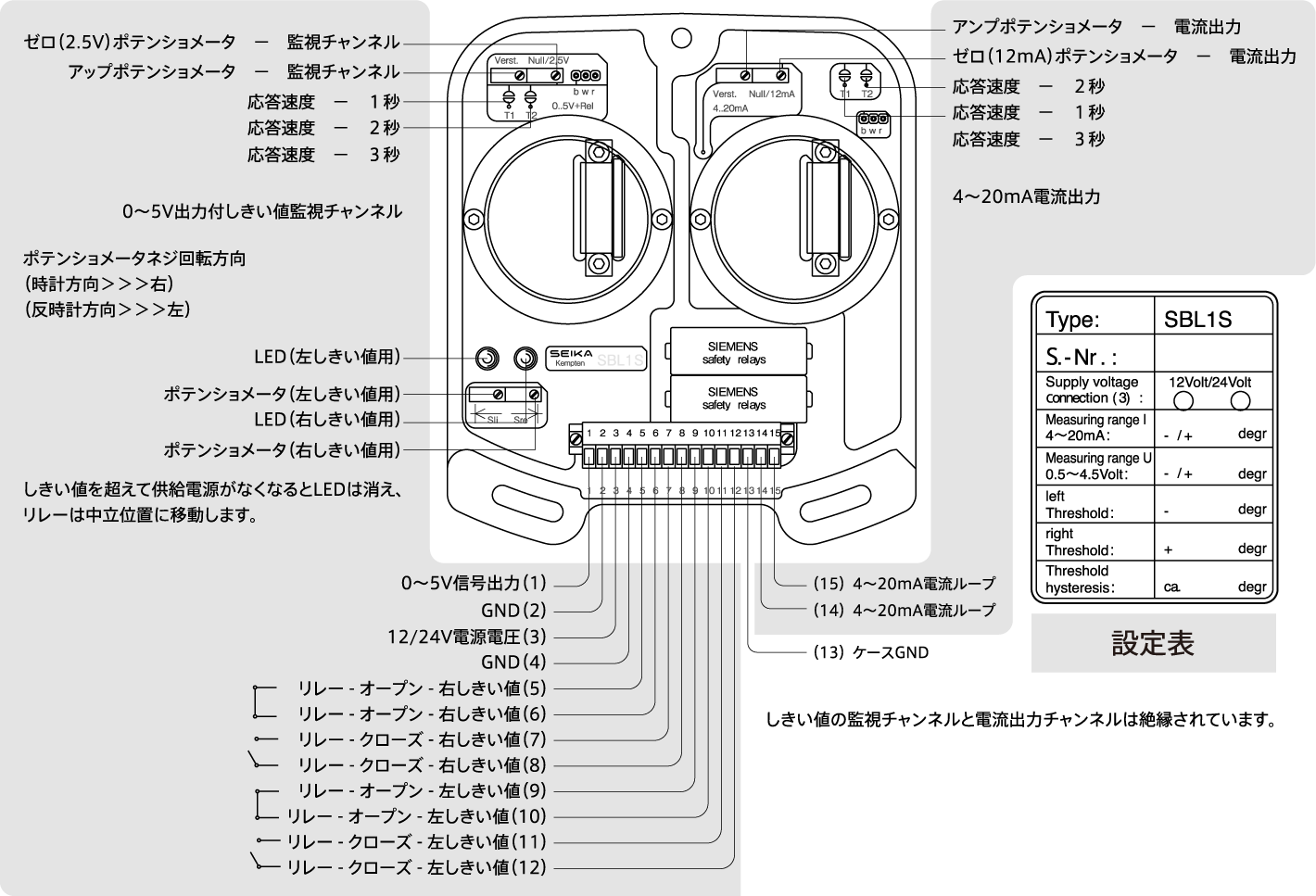

接続図

接続図
接続図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧
SEIKA（ザイカ）についてモーションコントロールトップ

よくある質問他の質問を見る

Q1ケーブルの長さは指定できますか？
Aオプションで1cm刻みで最長100mまで指定可能です。ノイズの影響等にはご注意ください。長いケーブルの場合は4－20mA出力を推奨致します。
Q2多軸測定ができるセンサはありますか？
Aセンサ単体は1方向にのみ反応します。センサボックスに複数のセンサを搭載することにより多軸測定に対応可能です。
Q3校正は必要ですか？
A出荷時に調整をした出荷試験記録が添付されますが、いわゆるトレーサビリティが取れた校正ではありません。基本的に再調整は必要ありません。再調整が必要と思われる出力の異常がある場合は故障の可能性があります。
