傾斜角センサ 膜スプリングマス容量式 NBシリーズ

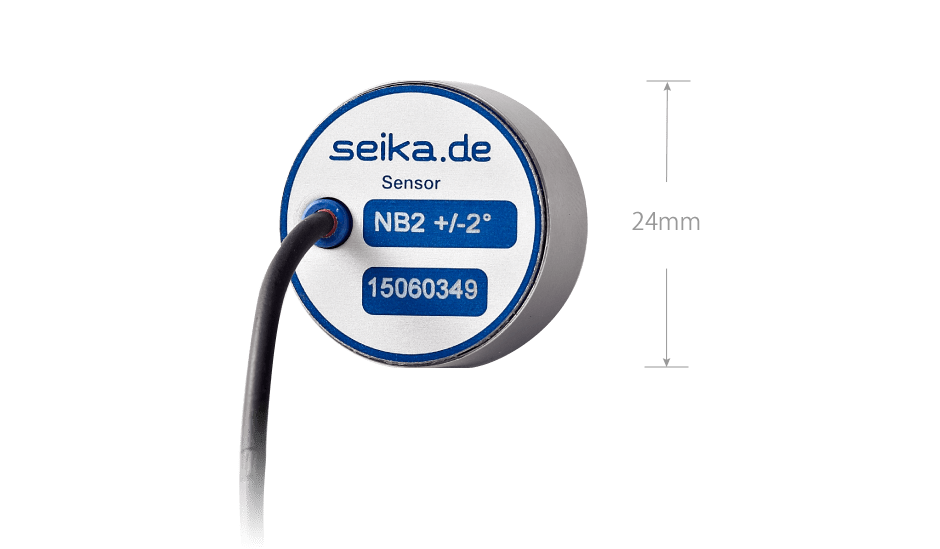

小型傾斜角センサ膜スプリングマス容量式NBシリーズ

高精度でリニアに出力する
電子回路内蔵傾斜角センサです

  • 測定範囲：±2º  ±10º
  • 分解能：
    <0.001º

NB3（0 ～ 7Hz）は、わずかな傾斜角の測定に有利な静的加速度センサをベースにしています。測定原理と構造は、膜スプリングマス容量式で角度の変化を静電容量の変化ととらえ電子回路で処理する方式で、急速な動的レスポンスに対応するため特殊なガスダンパーが使用されています。センサ出力はアナログ電圧出力です。比較的小さな傾斜角の測定でしかも小型・軽量を必要とする用途に適しています。

技術特性

測定範囲
±2º  ±10º
分解能
<0.001º
特長
  • 抜群の長期安定性能・低消費電流
  • ヒステリシスがなく高精度の直線性が得られます
  • 全作動範囲で非常に低い横軸感度
  • 零ドリフトが非常に低い
  • IP65の防塵､防水ハウジング
  • EMC対策済みで強電磁界でも使用可能です

仕様表

製品番号 NB2 NB3
測定範囲 ±2° ±10°
感度 約60mV／゜ 約18mV／゜
分解能 <0.001°
非直線性 <0.2%　F.S.
横軸感度 ほぼなし
応答時間 約0.3sec（オプション：0.3sec以下）
感度ドリフト 約0.002゜／℃
出力オフセットドリフト ±0.025mV／℃
出力オフセット 2.5±0.1V
電源電圧 5V DC
電源電圧範囲 3〜6V DC
消費電流 約1mA
出力インピーダンス 10kΩ
保護等級 IP65
動作温度 -40℃ ～ +85℃ （オプション125℃：テフロン3線式ケーブル）
保存温度 -45℃ ～ +90℃ （オプション125℃：テフロン3線式ケーブル）
耐振性 約5G　5～500Hz
耐衝撃性 約100G
重量(ケーブルなし) 約25g
ハウジング材質 ステンレス
接続ケーブル 標準0.5m（φ2.1mm） シールドケーブル｡
オプション：180mm直出し3線式ケーブル（いずれのケーブルも延長指定できます。）

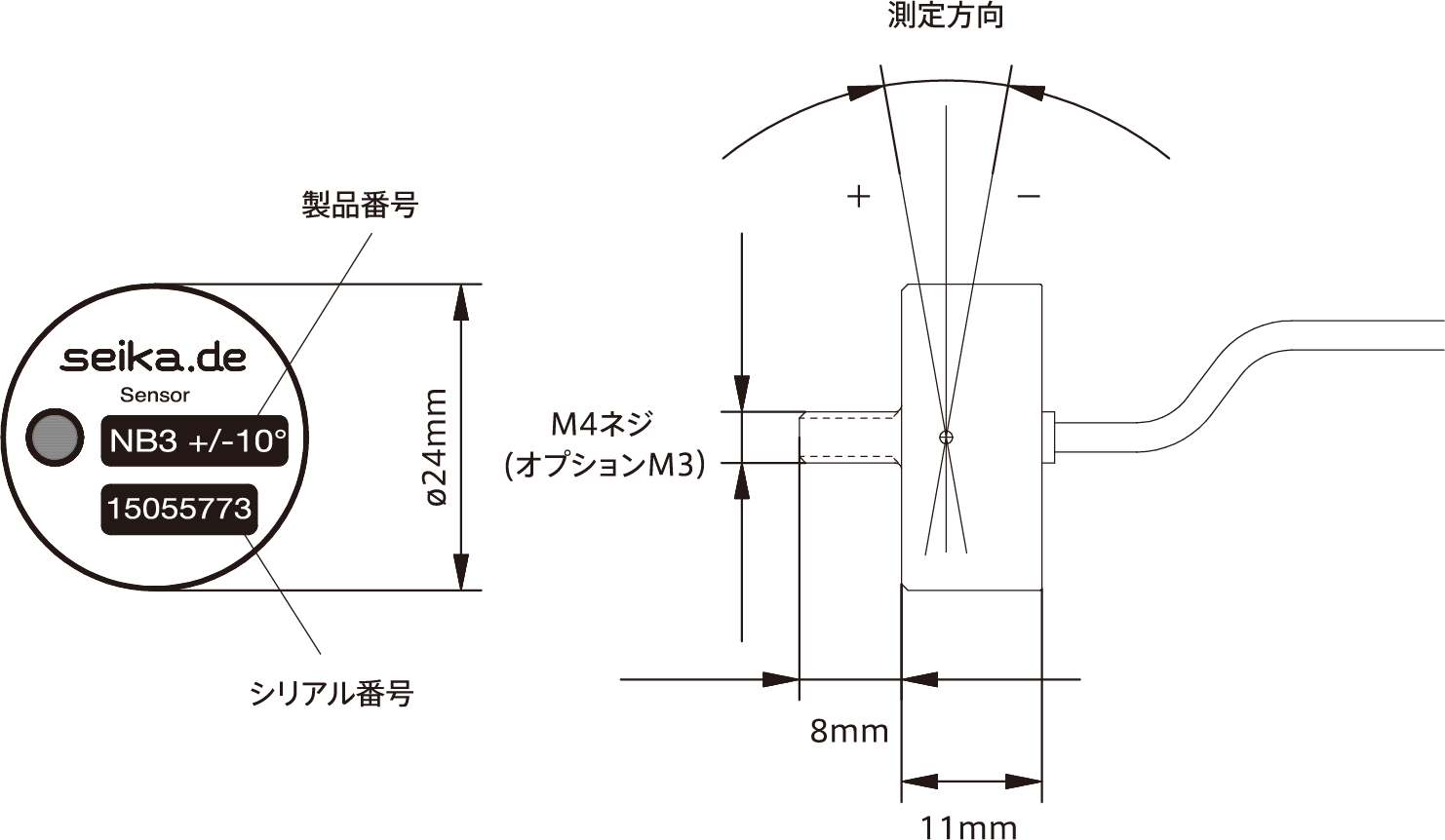

外形図

外形図

接続

  • 標準シールドケーブル
    • 赤：Ub:+5V（安定化）
    • 青：出力信号
    • シールド：GND（ハウジング）
  • オプション直出し3線式ケーブル
    • 赤：Ub:+5V（安定化）
    • 白：出力信号
    • 青：GND（ハウジング）
外形寸法図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
