水中用センサボックス（防振・腐食対策） XB

センサボックス・アクセサリ水中用センサボックス（防振・腐食対策）XB

激しい振動や、水中・腐食などにさらされる
厳しい環境下で使用することを目的に開発された
特別水中用センサボックス

  • センサ数：全センサボックスに準拠
  • 適用センサ：全センサボックスに準拠
  • 出力信号：全センサボックスに準拠

※センサ購入後に追加注文での組み立ては出来ませんのでご注意下さい。

XBは、高水圧下で設置されたり、海水に晒されたり、腐食しやすい環境での使用など厳しい環境に対応できる特別水中用センサボックスです。材質にはステンレスが使用されています。
センサボックスSB1i、SB2i、SB1S、SB1U、SB360に内蔵できる標準センサ基板であればすべて内蔵できます。

技術特性

センサ数
全センサボックスに準拠
適用センサ
全センサボックスに準拠
出力信号
全センサボックスに準拠
特長
  • 1Mpa 水深100mまで使用できる耐圧、耐水性
  • ハウジングにはステンレス鋼を使用しています
  • センサ・シグナルコンディショナはハウジングと完全絶縁されています
  • EMC対策済みで強電磁界でも使用可能です
  • 内蔵基板は4ヶ所で固定し変形を防ぎます
  • ボックス自体で温度補償機能を持っています
  • 安定化電源は不要です

仕様表

製品番号 XB
構成 SB1、SB2、SBG2、SBG3シリーズと同一
測定レンジ・分解能 取り付けセンサによる
ケ－ス材質 V4A（海水腐食対策実施）
耐圧 1Mpa（約10 kg / cm2）
センサ取付位置 自由
傾斜角センサ測定位置 N：取り付けた3方向
NG：ハウジングベースに平行
加速度センサ測定方向 ハウジングのXYZ
電気仕様・端子台 SBセンサボックスの仕様と同一
使用温度範囲 -40 ～ +85℃
ケ－ブル接続用アダプタ 防水用アダプタPG9､締め付け幅8 ～ 10.5mm

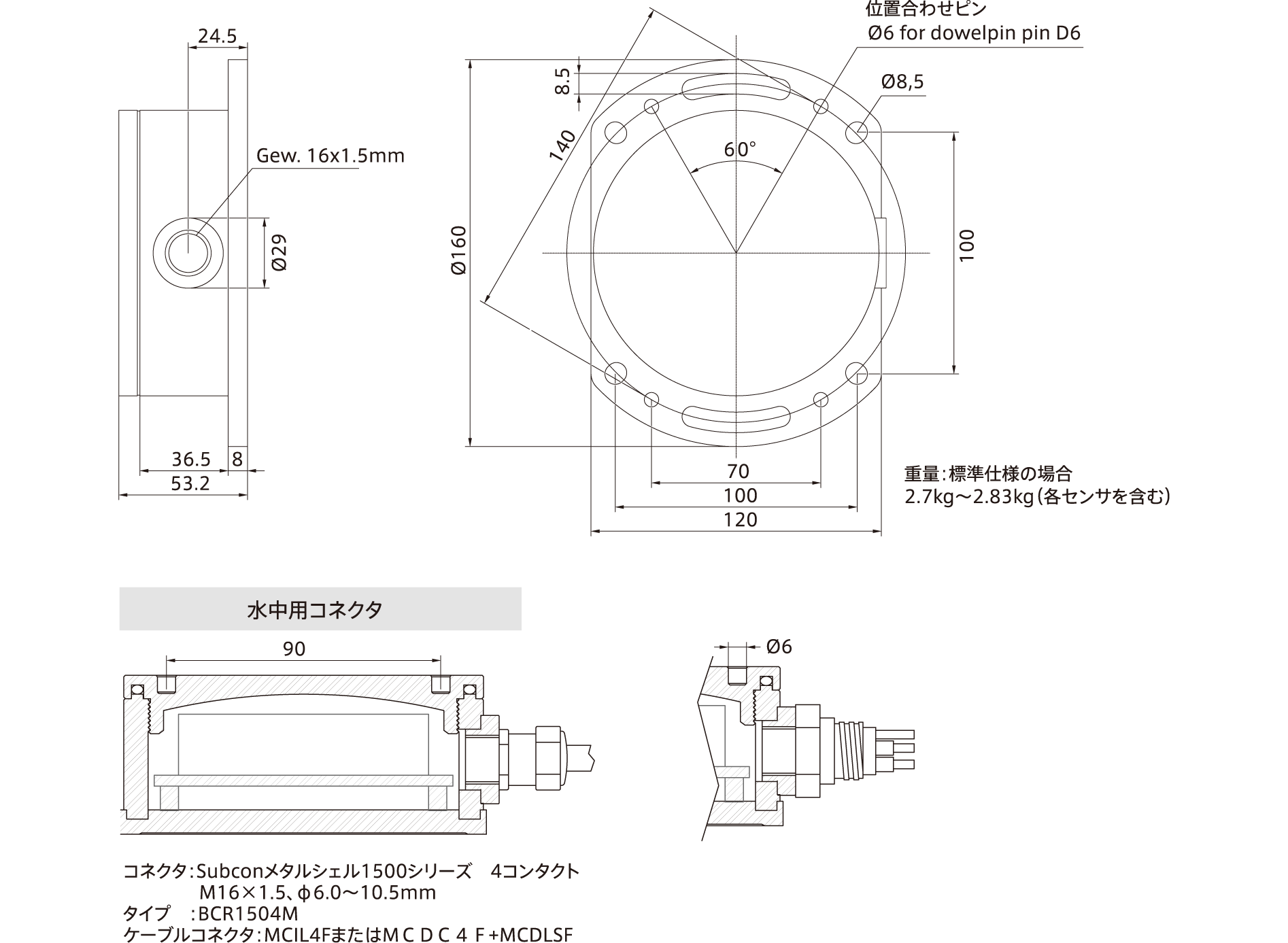

外形図

外形図
外形寸法図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
