センサボックス・アクセサリセンサボックス3軸SBG3シリーズ
各3個のセンサと独立した3個の
シグナルコンディショナを内蔵させて3軸の加速度、
または2軸の傾斜角＋1軸の加速度を測定
アナログ出力は、0－5V、または4－20mA
- センサ数：3
- 適用センサ：NB,N,B,BDK(3個)
- 出力信号：4－20mA×3/0－5V×3
※センサ購入後に追加注文での組み立ては出来ませんのでご注意下さい。
PRODUCTS製品情報
-
クリーン製造環境
-
オイル・フルイド
- オイル・パーティクルカウンタ
-
オイル・パーティクル
カウンタ燃料・パーティクルカウンタ
オンライン
コンタミ監視システム - 液中金属粒子モニター
-
液中金属粒子モニター
- オンライン相対水分センサ
-
オイル状態監視／相対水分計・油中水分センサ
-
環境と健康
- 液中マクロパーティクルカウンタ
- PC5000/PC3400
部品・車載デバイス
- 製品清浄度検査
- MicroQuick
- 異物・摩耗 受託分析
-
モーションコントロール
技術特性
- センサ数
- ×3
- 適用センサ
- NB,N,B,BDK
(3個)
- 出力信号
- 4－20mA×3
0－5V×3
- 特長
-
- 許容過負荷が非常に高い
- アルミダイキャスト製ハウジング(IP67)の防塵・防水・海水防錆コーティング
- センサ・シグナルコンディショナはハウジングと完全に絶縁されています
- 内蔵基板は４ケ所で固定し変形を防ぎます
- 強電磁界でも使用可。EMC対策済み
- 安定化電源は不要です
- 出力信号はセンサ別に校正されています
- ローパスフィルタが装備されています
- 優れた温度補償
仕様表
| 製品番号 | SBG3I | SBG3U |
|---|---|---|
| 構成 | センサ×3、シグナルコンディショナ×３ | |
| 対応センサ（加速度） | B・BDKシリーズ | |
| 対応センサ（傾斜角） | Nシリーズ | N・NBシリーズ |
| 出力信号 | 4－20mA | 0－5V (オプション±4V) |
| 出力オフセット | 12mA | 2.5V |
| 電流ループ(最小) | 2.5mA ～ 3.5mA | - |
| 電流ループ(最大) | 22mA ～ 26mA | - |
| 出力電流ループ | 4－20mA (零点12mA)、 信号零 (12mA)、スパン調整 |
- |
| ボックス電源電圧範囲 | 10 ～ 30V | 9 ～ 30V |
| 消費電流 | - | 約15mA |
| 最大負荷インピーダンス | 500Ω（24V供給時） | - |
| 出力インピーダンス | - | 100Ω |
| ローパスフィルタ | アクティーブ3次、リップル最小 | |
| 測定範囲・分解能 | 使用センサに基づく | |
| ケース保護等級 | IP67 | |
| 取付姿勢 | 自由 | |
| 使用温度範囲 | －40℃ ～ +85℃ | |
| 端子台 | 6×1.5mm2 | |
| 接続アダプタ | M12×1.5、締め付け幅6 ～ 7.5mm | M12×1.5、締め付け幅6 ～ 7.5mm オプション：M20×1.5、締め付け幅7 ～ 12mm |

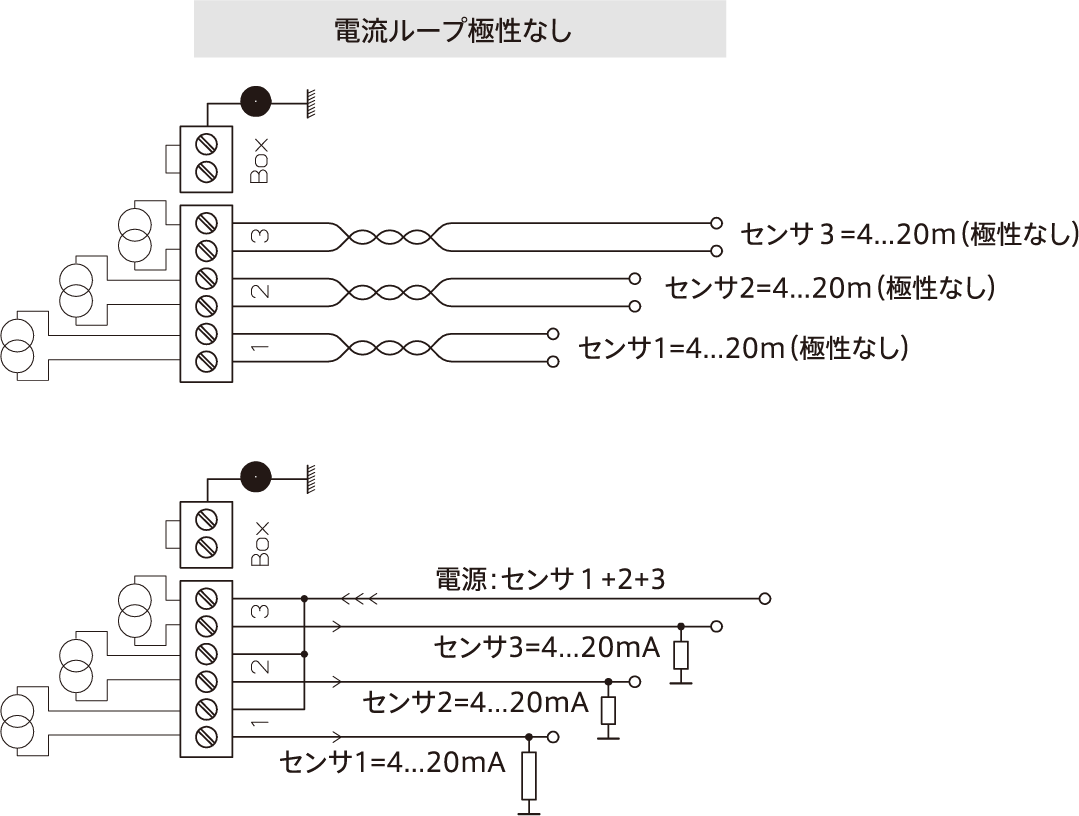

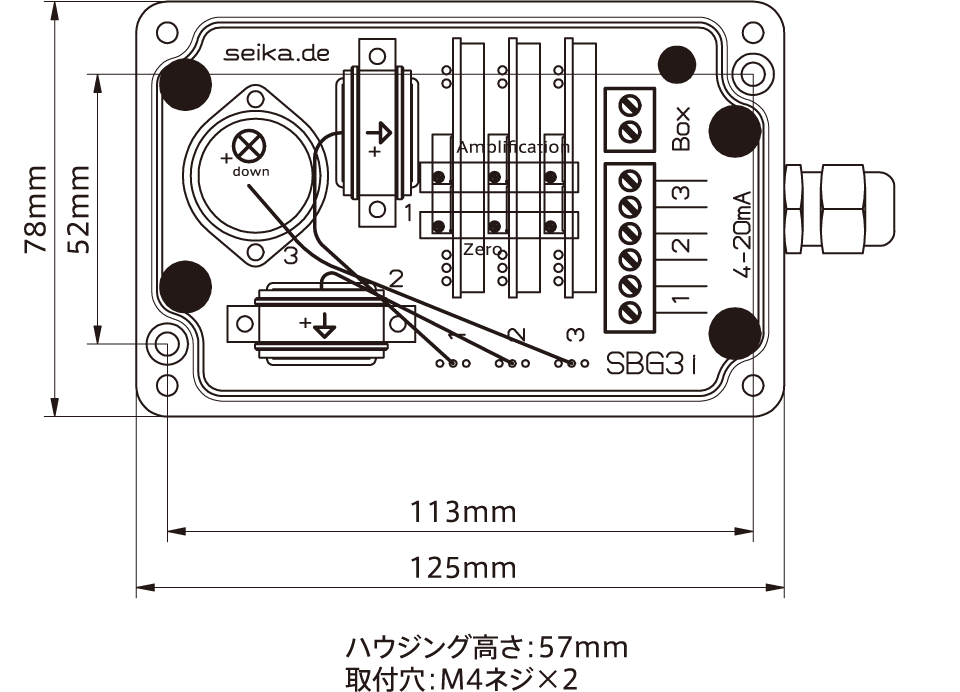

SBG3I

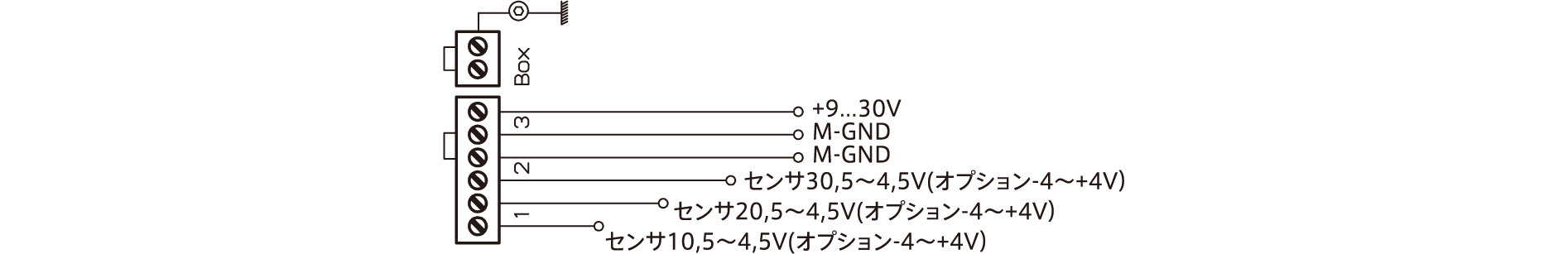

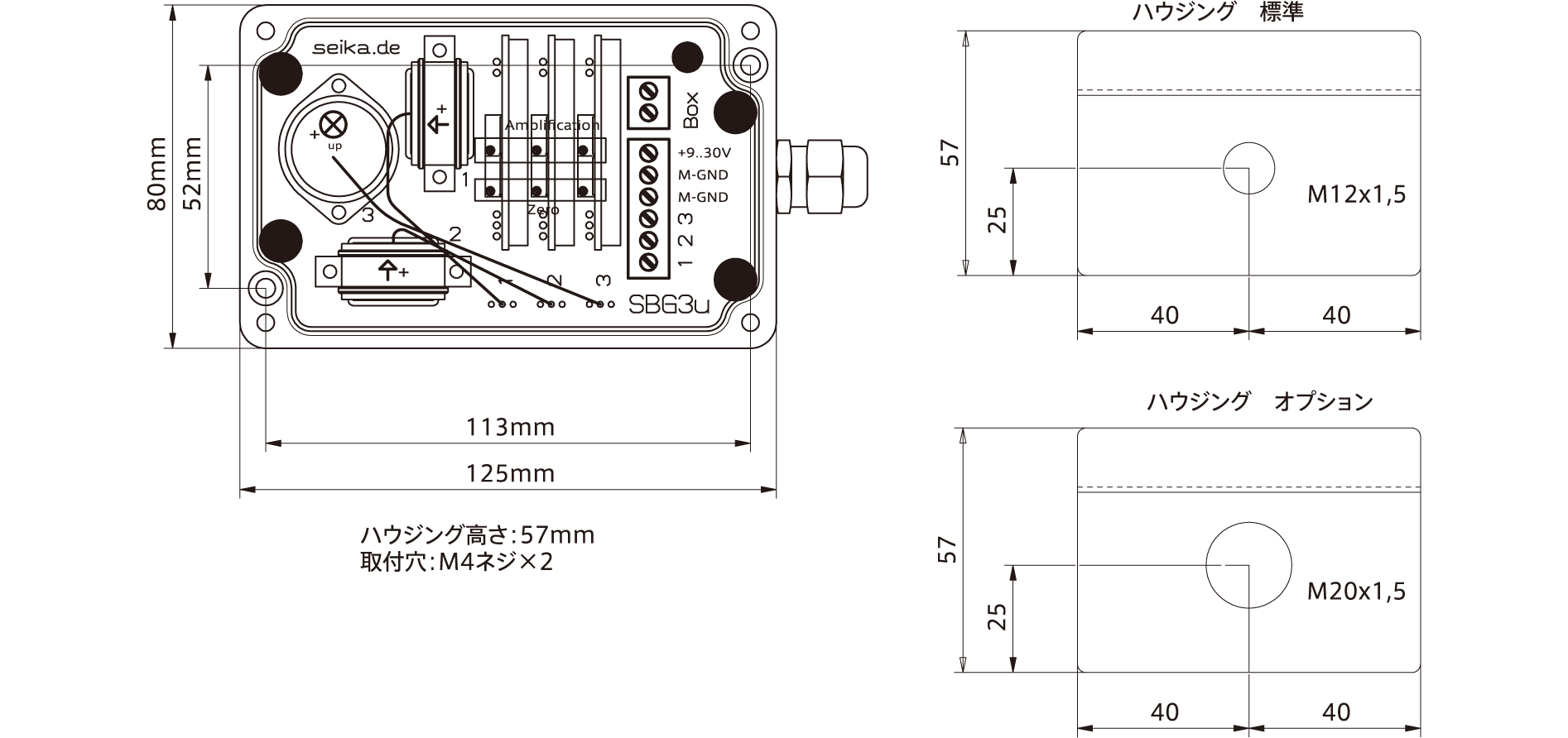

SBG3U
カタログ
- SEIKAセンサ
- ダウンロード（PDF）
よくある質問他の質問を見る
- Q1SEIKAセンサの寿命はどの位ですか？
- ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。 - Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
- Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
- Q3SEIKAセンサの応答速度が変えられますか？
- A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
