センサボックス2軸 SB2シリーズ

センサボックス・アクセサリセンサボックス2軸SB2シリーズ

各2個のセンサとシグナルコンディショナを
内蔵させて2軸で測定する場合に用います

  • センサ数：2
  • 適用センサ：NB,N,NG,B,BDK(2個)
  • 出力信号：4－20mA×2/0－5V×2

※センサ購入後に追加注文での組み立ては出来ませんのでご注意下さい。

SB2シリーズは、任意の加速度センサ・傾斜角センサ2個を内蔵し、測定値に比例したアナログ信号（4－20mAまたは0－5V）が出力されます。電気接続は防水コネクタで行われますので厳しい環境でも心配なくご使用になれます。
SBG2Uは同じ内容ですが各2個の傾斜角センサNGとシグナルコンディショナを使用してアナログ電圧（0－5V）が出力されます。

技術特性

センサ数
×2
適用センサ
NB,N,NG,B,BDK
(2個)
出力信号
4－20mA×2
0－5V×2
特長
  • 許容過負荷が非常に高い
  • アルミダイキャスト製ハウジング（IP67)の防塵・防水・海水防錆コーティング
  • センサ・シグナルコンディショナはハウジングと完全絶縁されています
  • 強電磁界でも使用可。EMC対策済み
  • 内蔵基板は、4カ所で固定し変形を防ぎます
  • ボックス自体で温度補償機能を持っています
  • 安定化電源は不要です
  • 極性接続ミスでも保護されています（SB2I）
  • 出力信号はセンサ別に校正されます
  • ローパスフィルタが装備されています

仕様表

製品番号 SB2I
構成 センサ×2 、シグナルコンディショナ×2
測定範囲・分解能 使用センサに基づく
出力信号 4－20mA
ケース保護等級 IP67
取付姿勢 自由
傾斜角センサ測定位置 N：取り付けた3方向
加速度センサ測定方向 B：ハウジングのX.Y.Z
ボックス電源電圧範囲 10 〜 30V DC
電流ループ（最小） 2.5 ～ 3.5mA
電流ループ（最大） 22 〜 26mA
出力電流ループ 4－20mA（零点12mA） 信号零(12mA)、スパン調整
最大負荷インピーダンス 500Ω(24Vループ供給時)
ローパスフィルタ アクティーブ3次、リップル最小
ポテンショメータからのパラメータ調整 信号零(12mA)、スパン調整
使用温度範囲 -40 ～ +85℃
端子台 6×1.5mm2
接続アダプタ M12×1.5、締め付け幅6 〜 7.5mm、防水用アダプタPG7
製品番号 SB2U
構成 センサ×2　シグナルコンディショナ×2
測定範囲・分解能 使用センサに基づく
出力信号 0－5V
ケース保護等級 IP67
取付姿勢 壁面取付
傾斜角センサ測定位置 N：取り付けた3方向
加速度センサ測定方向 B：ハウジングのX.Y.Z
ボックス電源電圧範囲 9 〜 30V DC
消費電流 4mA（最大）
出力信号範囲 +0.5 〜 +4.5V
出力信号範囲（最大） +0.05 〜 4.95V
参照電源出力電圧 5±0.005V（最大0.5mA）
出力オフセット +2.5V
出力インピーダンス 100Ω
ポテンショメータからのパラメータ調整 信号零（2.5V）、スパン調整
ローパスフィルタ アクティーブ3次、リップル最小
使用温度範囲 -40 ～ +85℃
端子台 6×1.5mm2
接続アダプタ M12×1.5、締め付け幅6 〜 7.5mm、防水用アダプタPG7
製品番号 SBG2U
構成 NGセンサ×2　シグナルコンディショナ×2
測定範囲・分解能 使用センサに基づく
出力信号 0－5V
ケース保護等級 IP67
取付姿勢 壁面取付
傾斜角センサ測定位置 NG：ハウジングベースに平行
ボックス電源電圧範囲 9 〜 30V DC
消費電流 12mA（最大）
出力信号範囲 +0.5 〜 +4.5V
出力信号範囲（最大） +0.05 〜 4.95V
参照電源出力電圧 5±0.005V（最大0.5mA）
出力オフセット +2.5V
出力インピーダンス 100Ω
ポテンショメータからのパラメータ調整 信号零（2.5V）、スパン調整
ローパスフィルタ アクティーブ3次、リップル最小
使用温度範囲 -40 ～ +85℃
端子台 6×1.5mm2
ケーブル直径 5 〜 7mmφ
接続アダプタ M12×1.5、締め付け幅6 〜 7.5mm防水用アダプタPG7

SB2I

外形図

外形図
外形寸法図ダウンロード(PDF)

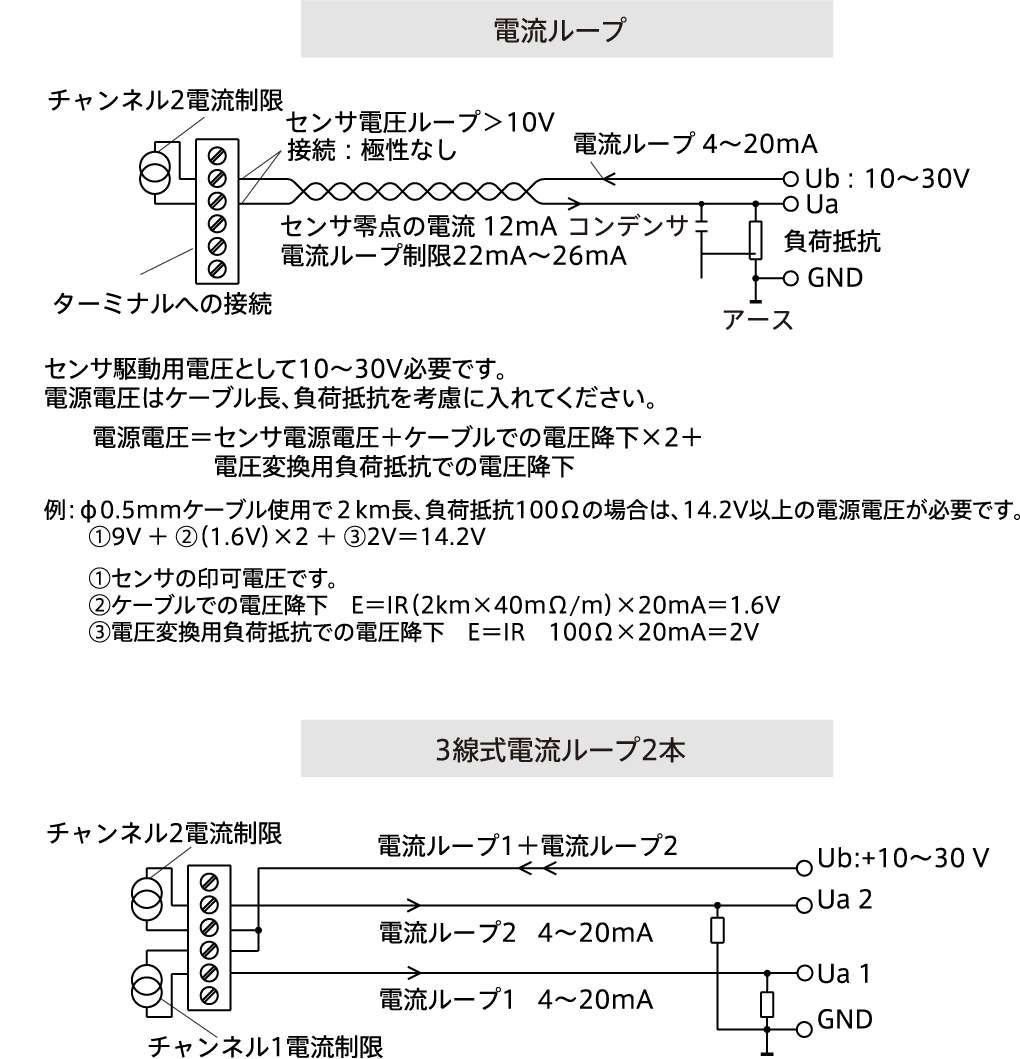

接続図

接続図
接続図ダウンロード(PDF)

SB2U

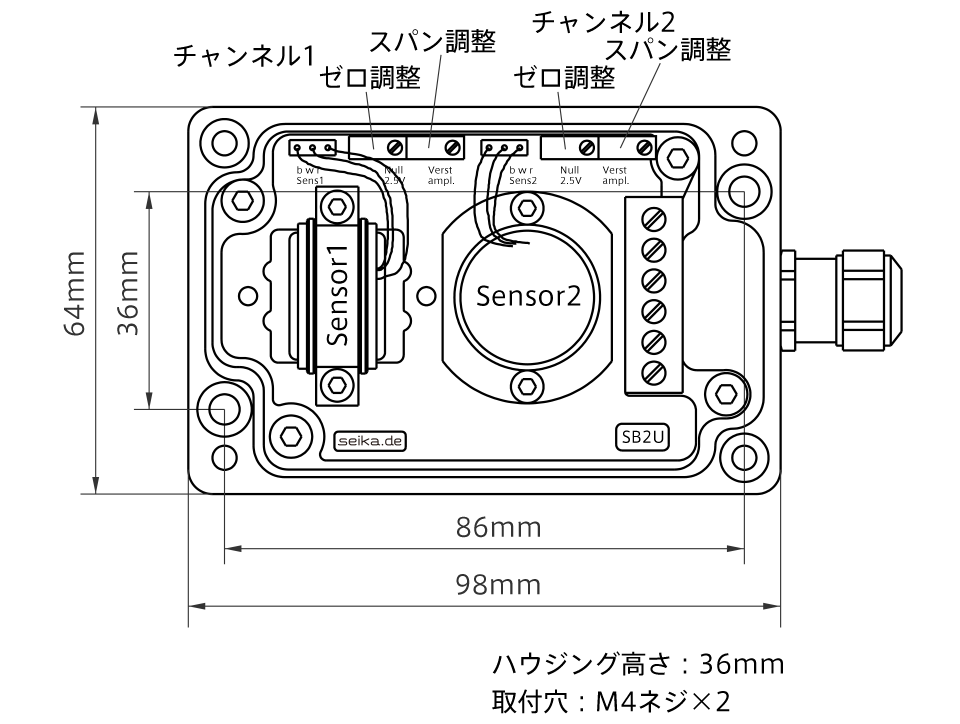

外形図

外形図
外形寸法図ダウンロード(PDF)

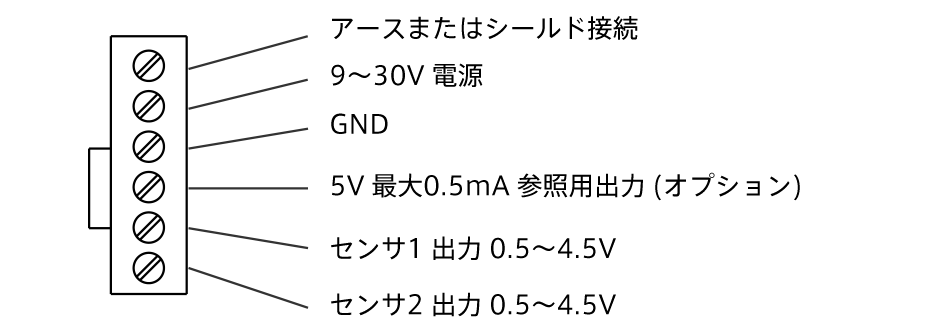

接続図

接続図
接続図ダウンロード(PDF)

SBG2U

外形図

外形図
外形寸法図ダウンロード(PDF)

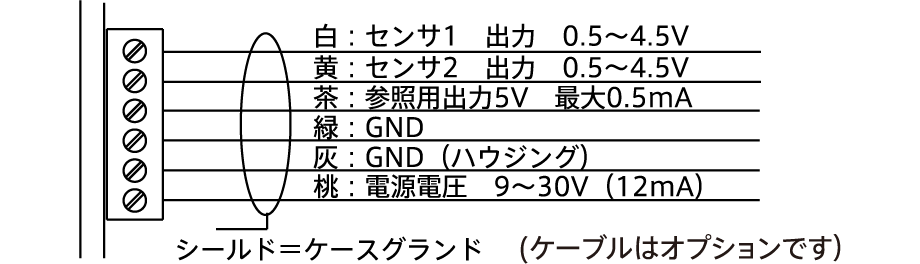

接続図

接続図
接続図ダウンロード(PDF)
