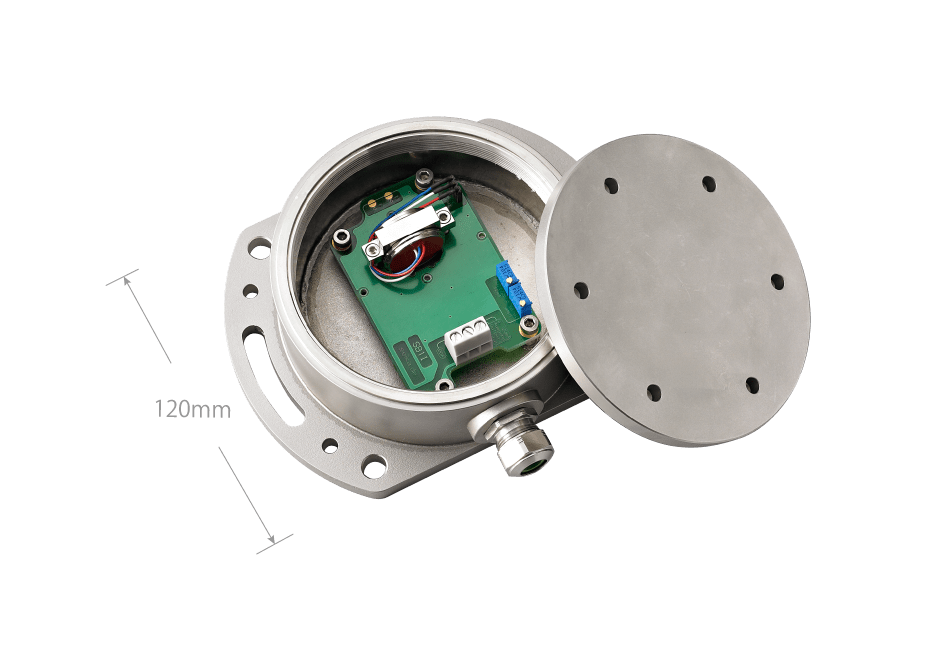

水中センサボックス XB

水中センサボックスXB

  • SB1I, SB1U, SB1S, SB2I, SB2U,
    SBG3I, SBG3U, SB360に準拠

技術特性

使用可能センサ
NB, N, NG, NG360, B, BDK
出力
SB1I, SB1U, SB1S, SB2I, SB2U, SBG3I, SBG3U, SB360に準拠
特長
  • ステンレス製
  • IP68/IP69K対応
  • 1MPa耐圧 (水深100m)
  • 海中使用可
  • SubConn社メタルシェル1500シリーズ水中用コネクタ オプション
  • ケーブルは付属しません

仕様表

特 性 XB
出力信号 SB1I, SB1U, SB1S, SB2I, SB2U, SBG3I, SBG3U, SB360に準拠
出力インピーダンス
出力オフセット
出力オフセット温度補償
出力範囲
感度温度補償
ローパスフィルタ
参照電源出力電圧
参照電源最大電流
参照電源ドリフト
スイッチコントロール
電源電圧
消費電流
ケーブルグランド PG9 M16×1.5
締付幅 8mm～10.5mm
(オプション SubConn)
使用温度 －40℃～85℃
保護等級 IP68/IP69K
本体サイズ 160mm×140mm×53.2mm
ハウジング V4A, 塩水腐食対策
1MPa耐圧 (水深100m)
搭載可能センサ NB, N, NG, NG360, B, BDK

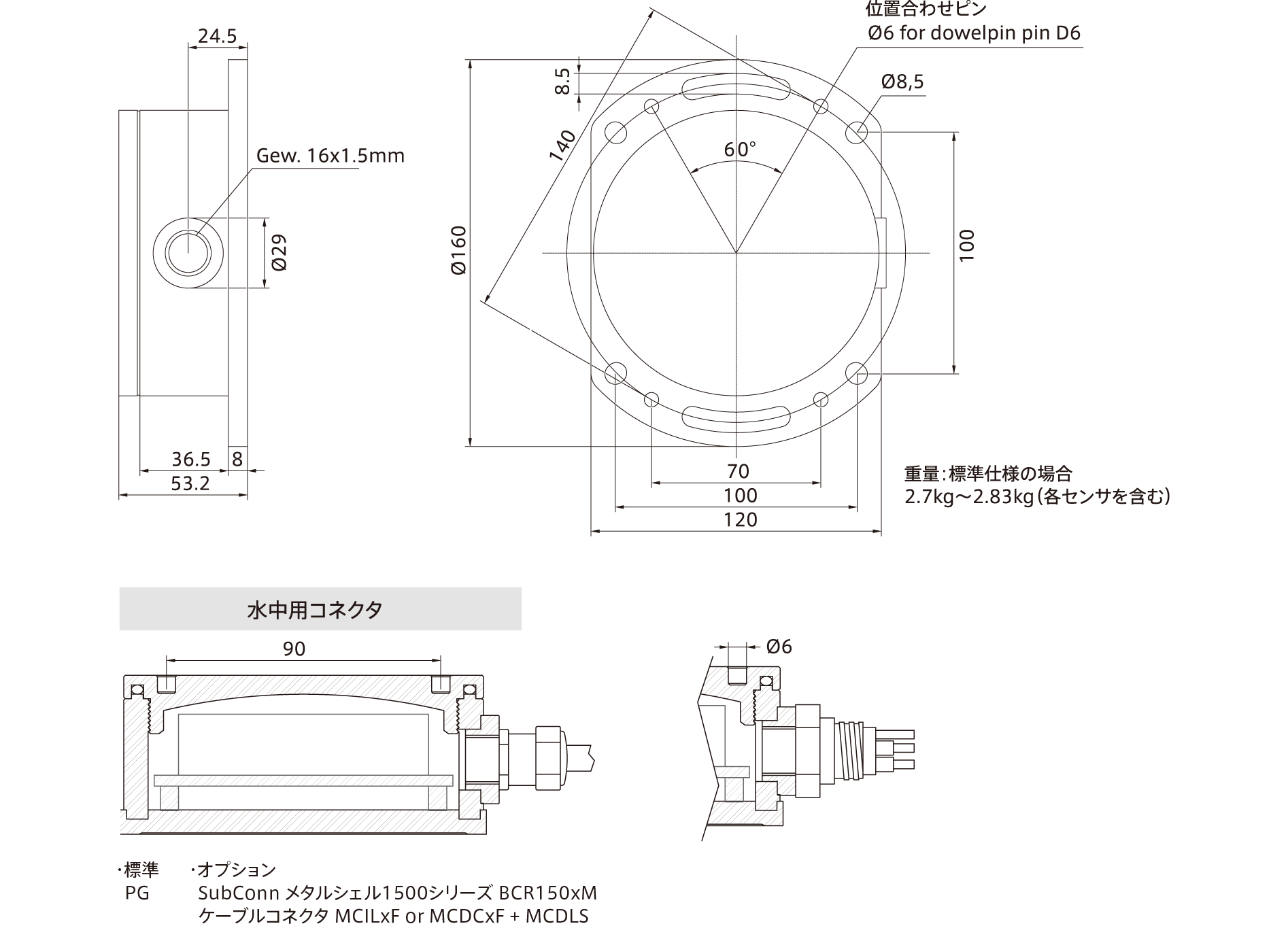

外形図

外形図
外形寸法図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧
SEIKA（ザイカ）についてモーションコントロールトップ

よくある質問他の質問を見る

Q1ケーブルの長さは指定できますか？
Aオプションで1cm刻みで最長100mまで指定可能です。ノイズの影響等にはご注意ください。長いケーブルの場合は4－20mA出力を推奨致します。
Q2多軸測定ができるセンサはありますか？
Aセンサ単体は1方向にのみ反応します。センサボックスに複数のセンサを搭載することにより多軸測定に対応可能です。
Q3校正は必要ですか？
A出荷時に調整をした出荷試験記録が添付されますが、いわゆるトレーサビリティが取れた校正ではありません。基本的に再調整は必要ありません。再調整が必要と思われる出力の異常がある場合は故障の可能性があります。
