先進技術のニーズに対応するSEIKAシリーズセンサボックスseika.de

4－20mA・0－5V出力対応。2軸・3軸に加え、
防振・防水等の各センサボックスオプション

傾斜角センサ・加速度センサを２軸、３軸で組み合わせて使用する際や環境に応じて選べるセンサボックス。
防振用センサボックスは、土木建築・建造物・鉱山・レーダー装置・橋梁・船舶・農業機械・プロセス装置など
厳しい環境下での分野での測定に最適です。
また、水中用センサボックスは、水中・海水 中・高圧下・浸食性の強い作動油など厳しい環境下での測定に最適です。

センサボックス注文時に併せてセンサをご指定ください。
また、センサ購入後にセンサボックスへの組み込みは出来ませんのでご注意下さい。

1軸センサボックス　SB1I

1軸センサボックスSB1I

  • ・傾斜角または加速度センサを1個収納
  • ・4－20mA出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・温度補償オプション
  • ・ケーブルは付属しません
1軸センサボックス　SB1U

1軸センサボックスSB1U

  • ・傾斜角または加速度センサを1個収納
  • ・0－5V出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・温度補償オプション
  • ・ケーブルは付属しません
1軸センサボックス　SB1S

1軸センサボックスSB1S

  • ・傾斜角または加速度センサを1個収納
  • ・0－5V出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・外部スイッチコントロール用オープンコレクタ出力
  • ・温度補償オプション
  • ・ケーブルは付属しません

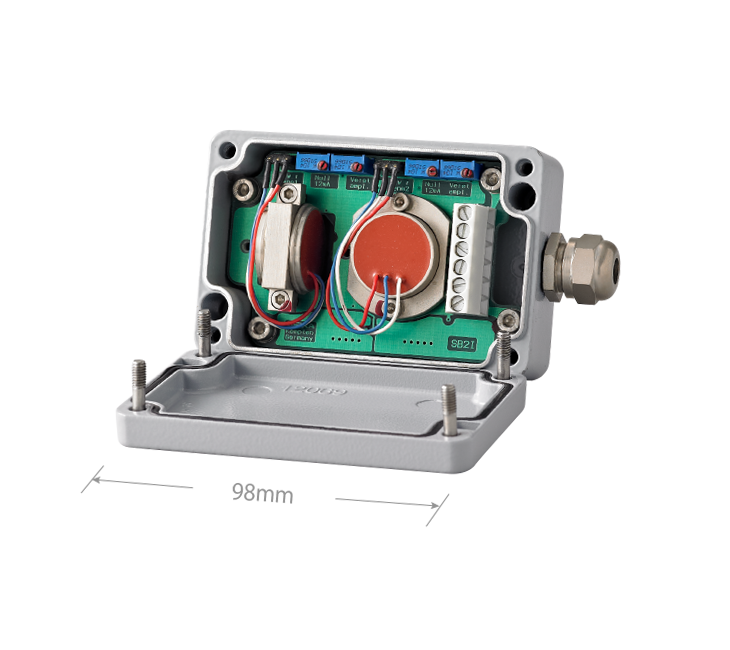

2軸センサボックス　SB2I

2軸センサボックスSB2I

  • ・25Φシリーズの傾斜角または加速度センサを互いに直交する位置に2個収納
  • ・4－20mA出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・温度補償オプション
  • ・ケーブルは付属しません
2軸大型センサボックス　SB2U

2軸センサボックスSB2U

  • ・25Φシリーズの傾斜角または加速度センサを互いに直交する位置に2個収納
  • ・0－5V出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・温度補償オプション
  • ・ケーブルは付属しません

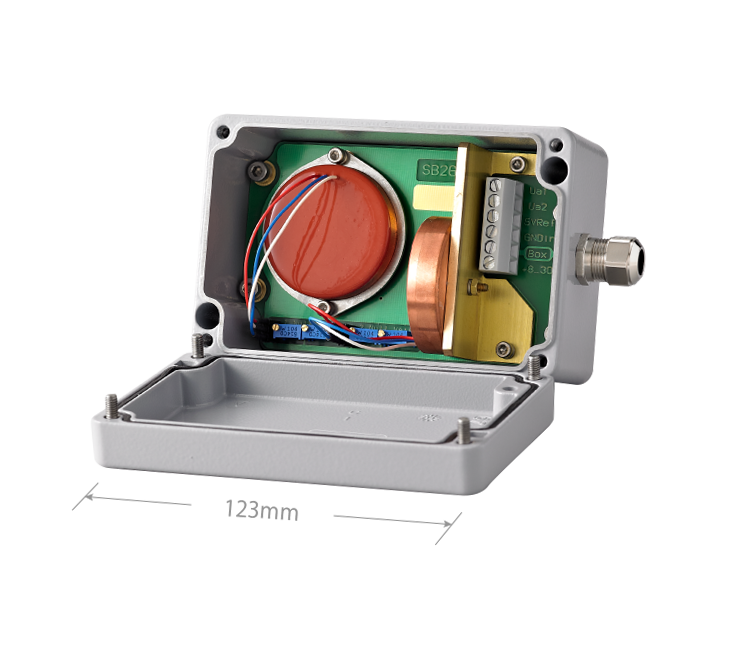

2軸大型センサボックス　SBG2U

2軸大型センサボックスSBG2U

  • ・傾斜角または加速度センサを互いに直交する位置に2個収納
  • ・0－5V出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・温度補償オプション
  • ・ケーブルは付属しません

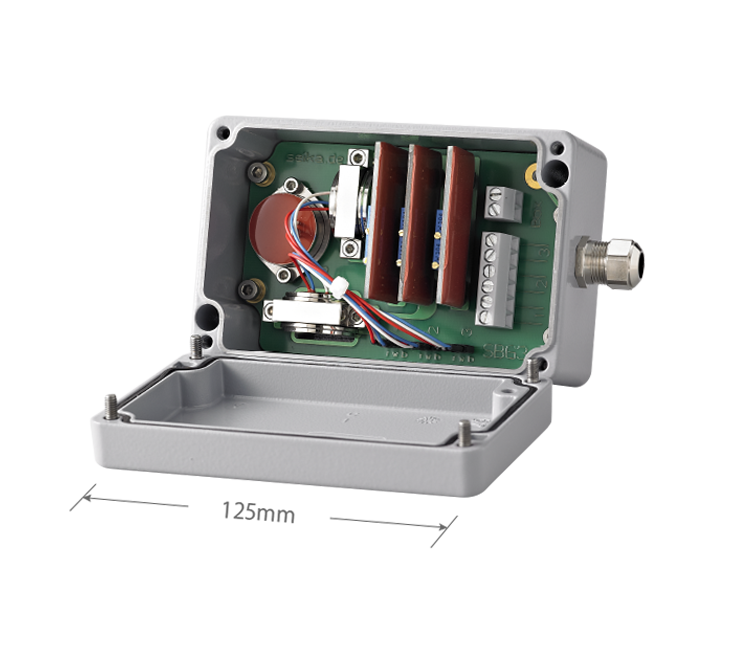

3軸大型センサボックス　SBG3I

3軸大型センサボックスSBG3I

  • ・25Φシリーズの傾斜角または加速度センサを互いに直交する位置に3個収納
  • ・4－20mA出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・温度補償オプション
  • ・ケーブルは付属しません

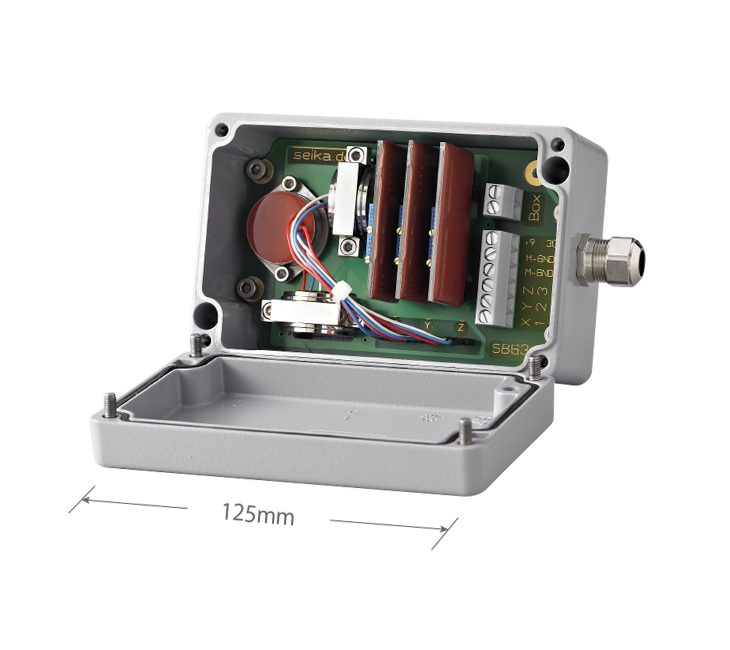

3軸大型センサボックス　SBG3U

3軸大型センサボックスSBG3U

  • ・25Φシリーズの傾斜角または加速度センサを互いに直交する位置に3個収納
  • ・0－5V出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・温度補償オプション
  • ・ケーブルは付属しません

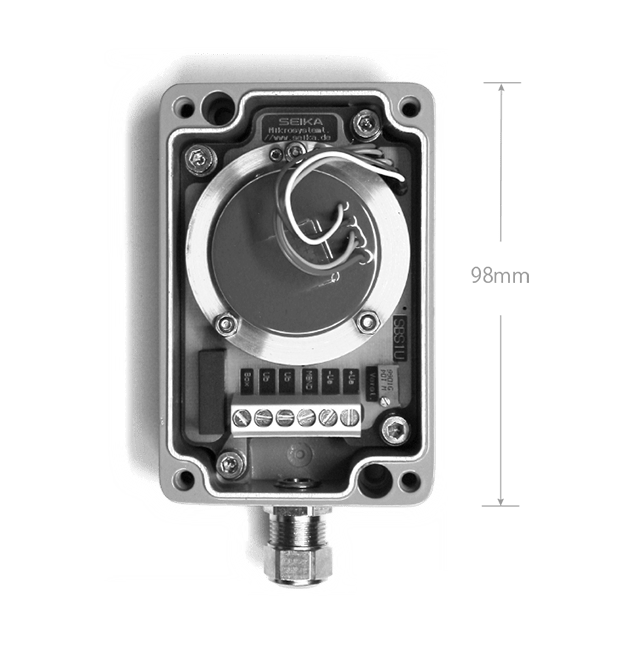

高感度サーボ傾斜角センサボックス SBS1U

高感度サーボ傾斜角センサボックスSBS1U

  • ・±1°サーボ傾斜角センサを1個収納
  • ・差動0－5V出力
  • ・IP67対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・ケーブルは付属しません
全角度傾斜角センサボックス　SB360

全角度傾斜角センサボックスSB360

  • ・NG360を1個収納
  • ・RS485出力
  • ・終端抵抗接続用パッド付
  • ・IP67対応
  • ・安定化電源不要
  • ・デイジーチェーン接続用に両側にケーブルグランド取付可能 (オプション)
  • ・ケーブルは付属しません

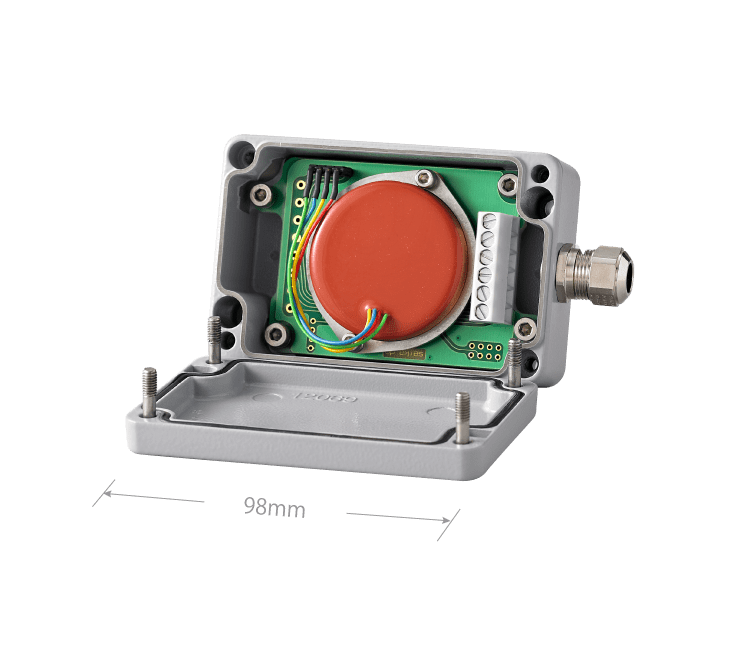

シリアル通信センサボックス　SB1Mシリーズ

シリアル通信センサボックスSB1Mシリーズ

  • ・傾斜角センサを1個収納
  • ・RS485出力
  • ・IP67対応
  • ・安定化電源不要
  • ・デイジーチェーン接続用に両側にケーブルグランド取付可能 (オプション)
  • ・ケーブルは付属しません

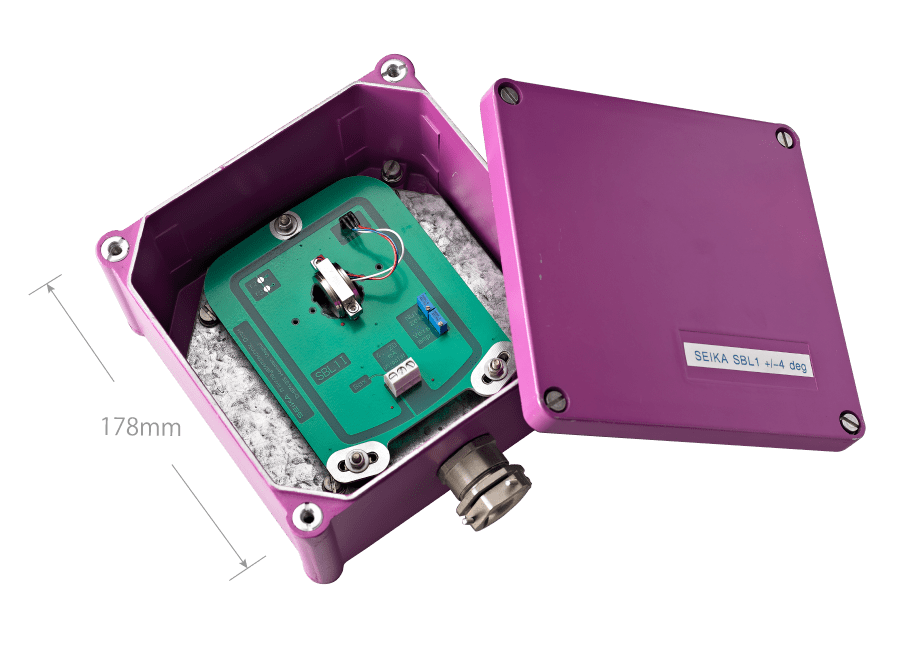

防振用センサボックス　SBL1

防振センサボックスSBL1

  • ・傾斜角または加速度センサを1個収納
  • ・振動が大きな環境に対応
  • ・4－20mA出力
  • ・IP65対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・ケーブルは付属しません

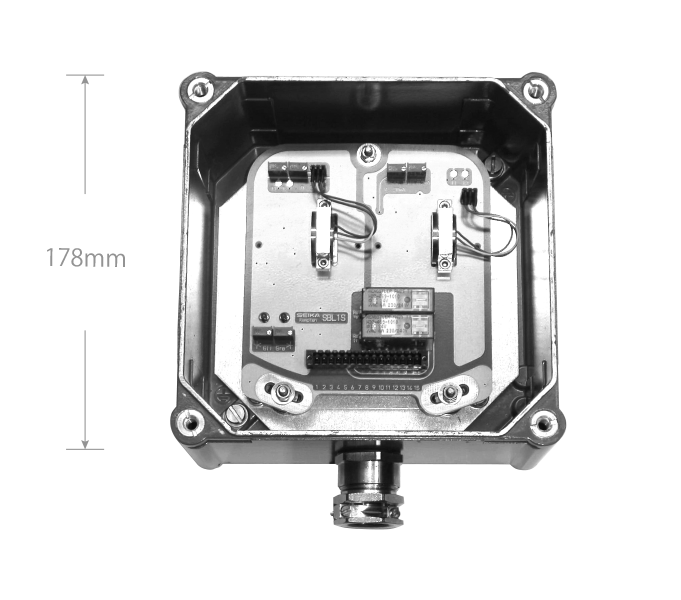

防振センサボックス　SBL1S

防振センサボックスSBL1S

  • ・傾斜角または加速度センサを2個同方向に収納
  • ・振動が大きな環境に対応
  • ・4－20mAと0－5Vの2出力
  • ・IP65対応
  • ・安定化電源不要
  • ・フィルタ内蔵
  • ・外部機器コントロール用リレー内蔵
  • ・ケーブルは付属しません

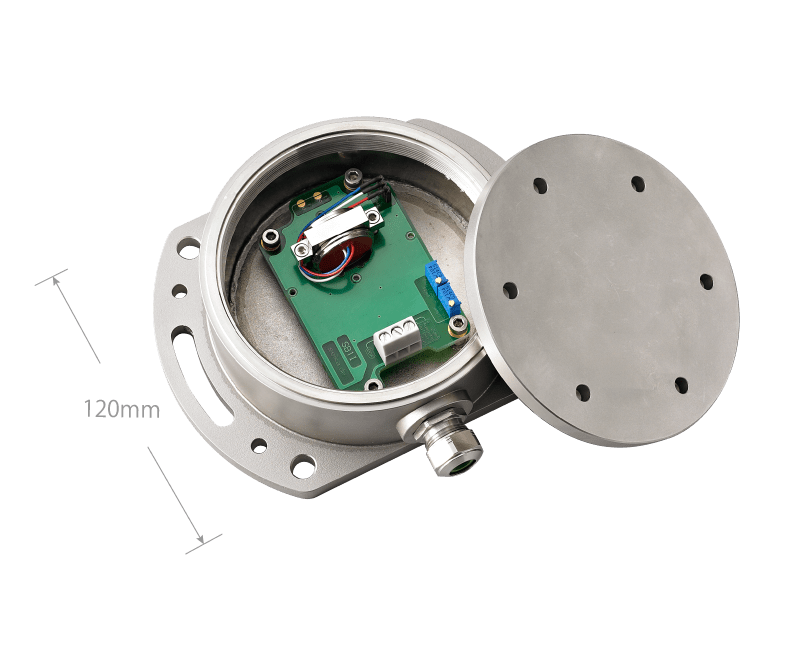

水中センサボックス　XB

水中センサボックスXB

  • ・SB1I, SB1U, SB1S, SB2I, SB2U, SBG3I, SBG3U, SB360の仕様に準拠
  • ・ステンレス製
  • ・IP68/IP69K対応
  • ・1MPa耐圧 (水深100m)
  • ・海中使用可
  • ・SubConn社メタルシェル1500シリーズ水中用コネクタ オプション
  • ・ケーブルは付属しません

センサボックス 仕様一覧

特性 1軸 2軸
SB1I SB1U SB1S SB2I SB2U SBG2U
出力信号 4ｰ20mA 0ｰ5V 0ｰ5V 4ｰ20mA 0ｰ5V 0ｰ5V
出力インピーダンス 500Ω 100Ω 100Ω 500Ω 100Ω 100Ω
出力オフセット 12mA 2.5V 2.5V 12mA 2.5V 2.5V
出力オフセット温度補償 オプション オプション
出力範囲 4mA～12mA 0.5V～4.5V 0.5V～4.5V 4mA～12mA 0.5V～4.5V 0.5V～4.5V
感度温度補償 内蔵 内蔵
ローパスフィルタ アクティブ 3次 アクティブ 5次 アクティブ 5次 アクティブ 3次 アクティブ 3次 アクティブ 3次
参照電源出力電圧 ー 5V±5mV ー ー 5V±5mV 5V±5mV
参照電源最大電流 ー 0.5mA ー ー 0.5mA 0.5mA
参照電源ドリフト ー 20ppm/℃ ー ー 　 　
スイッチコントロール ー ー オープンコレクタ
50V/0.3A, 2ch		 ー ー ー
電源電圧 10V～30V 9V～30V 9V～30V 10V～30V 9V～30V 9V～30V
消費電流 　 5mA 5mA 　 4mA 12mA
ケーブルグランド PG7
M12×1.5
締付幅 6mm～7.5mm		 PG7
M12×1.5
締付幅 6mm～7.5mm
使用温度 －40℃～85℃ －40℃～85℃
保護等級 IP67 IP67
本体サイズ 98mm×64mm×36mm 98mm×64mm×36mm 123mm×78mm×58mm
ハウジング アルミダイキャスト
塩水防錆コーティング		 アルミダイキャスト
塩水防錆コーティング
搭載可能センサ NB, N, NG, B, BDK NB, N, B, BDK (2個) NB, N, NG, B, BDK (2個)
特性 3軸 高感度サーボ傾斜角 全角度
SBG3I SBG3U SBS1U SB360
出力信号 4ｰ20mA 0ｰ5V 差動0ｰ5V 2線式半二重RS485
出力インピーダンス 500Ω 100Ω 100Ω ー
出力オフセット 12mA 2.5V 2.5V ー
出力オフセット温度補償 オプション ー ー
出力範囲 4mA～12mA 0.5V～4.5V 0.5V～4.5V, 4.5V～0.5V ー
感度温度補償 内蔵 内蔵 内蔵
ローパスフィルタ アクティブ 3次 アクティブ 3次 内蔵 ー
参照電源出力電圧 ー ー ー ー
参照電源最大電流 ー ー ー ー
参照電源ドリフト ー ー ー ー
スイッチコントロール ー ー ー ー
電源電圧 10V～30V 9V～30V 10V～14V 9V～15V
消費電流 　 15mA 100mA 40mA
ケーブルグランド PG7
M12×1.5
締付幅 6mm～7.5mm		 PG9
M16×1.5
締付幅 6.5mm～9.5mm		 PG7
M12×1.5
締付幅 6mm～7.5mm
使用温度 －40℃～85℃ －40℃～85℃ －40℃～85℃
保護等級 IP67 IP67 IP67
本体サイズ 125mm×78mm×57mm 98mm×64mm×36mm 98mm×64mm×36mm
ハウジング アルミダイキャスト
塩水防錆コーティング		 アルミダイキャスト
塩水防錆コーティング		 アルミダイキャスト
塩水防錆コーティング
搭載可能センサ NB, N, B, BDK (3個) ±1°サーボ傾斜角センサ NG360
特性 シリアル通信 防振 水中
SB1M SBL1 SBL1S XB
出力信号 2線式半二重RS485 4ｰ20mA 4ｰ20mA, 0ｰ5V SB1I, SB1U, SB1S, SB2I, SB2U, SBG3I, SBG3U, SB360に準拠
出力インピーダンス ー ー 100Ω (0ｰ5V)
出力オフセット ー ー 2.5V (0ｰ5V)
出力オフセット温度補償 ー ー
出力範囲 ー 4mA～12mA 4mA～12mA, 0.5V～4.5V
感度温度補償 内蔵 内蔵
ローパスフィルタ ー 内蔵 アクティブ 4次
参照電源出力電圧 ー ー ー
参照電源最大電流 ー ー ー
参照電源ドリフト ー ー ー
スイッチコントロール ー ー リレー
250V/6A, 2ch
電源電圧 9V～16V 10V～30V 10V～30V, 12V or 24V
消費電流 45mA 　 10mA (0ｰ5V)
ケーブルグランド PG7
M12×1.5
締付幅 6mm～7.5mm		 PG21
締付幅 12mm～21.5mm		 PG9 M16×1.5
締付幅 8mm～10.5mm
(オプション SubConn)
使用温度 －40℃～85℃ －40℃～85℃ －40℃～85℃
保護等級 IP67 IP65 IP68/IP69K
本体サイズ 98mm×64mm×37mm 178mm×178mm×100mm 160mm×140mm×53.2mm
ハウジング アルミダイキャスト
塩水防錆コーティング		 アルミダイキャスト
塩水防錆コーティング		 V4A, 塩水腐食対策
1MPa耐圧 (水深100m)
搭載可能センサ NB, N, NG NB, N, NG, B, BDK NB, N, NG, B, BDK (2個) NB, N, NG, NG360, B, BDK
SEIKA製品一覧
SEIKA（ザイカ）についてモーションコントロールトップ

カタログ

SEIKAセンサ
ダウンロード（PDF）

よくある質問他の質問を見る

Q1ケーブルの長さは指定できますか？
Aオプションで1cm刻みで最長100mまで指定可能です。ノイズの影響等にはご注意ください。長いケーブルの場合は4－20mA出力を推奨致します。
Q2多軸測定ができるセンサはありますか？
Aセンサ単体は1方向にのみ反応します。センサボックスに複数のセンサを搭載することにより多軸測定に対応可能です。
Q3校正は必要ですか？
A出荷時に調整をした出荷試験記録が添付されますが、いわゆるトレーサビリティが取れた校正ではありません。基本的に再調整は必要ありません。再調整が必要と思われる出力の異常がある場合は故障の可能性があります。
