液封入容量式（シグナルコンディショナ内蔵） NGIシリーズ

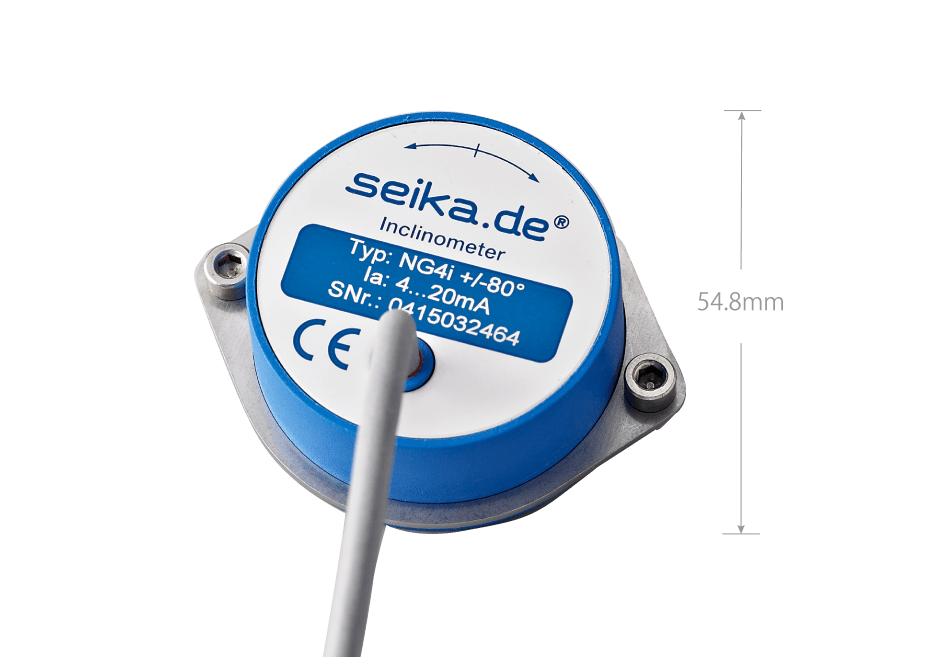

傾斜角センサ液封入容量式（シグナルコンディショナ内蔵）NGIシリーズ

傾斜角の変化を高精度でリニアに出力する
4－20mAシグナルコンディショナ内蔵傾斜角センサです

  • 測定範囲：±10º  ±30º  ±80º
  • 分解能：<0.001º  <0.003º  <0.01º
  • 出力信号：4－20mA

NGIシリーズは封入された液体の傾斜に伴う静電容量の変化としてとらえる液封入容量式です。NGIシリーズの出力は4－20mAアナログ電流でシグナルコンディショナも内蔵されています。
高精度・長期安定性・高出力が求められる環境で傾斜角の変化を測定する場合に使用されます。

技術特性

測定範囲
±10º  ±30º  ±80º
分解能
<0.001º  <0.003º  <0.01º
出力信号
4－20mA
特長
  • 抜群の長期安定性能・低消費電流
  • ヒステリシスがなく高精度の直線性が得られます
  • IP65の防塵､防水ハウジング
  • EMC対策済みで強電磁界でも使用可能です
  • 機械的な可動部品のない構造で振動･衝撃に強く耐久性に優れています
  • 水平位置決めは調整リングで簡単に行えます
  • 安定化電源は不要です

仕様表

製品番号 NG2I NG3I NG4I
測定範囲 ±10° ±30° ±80°
感度 0.8mA／° 0.266mA／° 0.1mA／°
分解能 <0.001° <0.003° <0.01°
非直線性 0.02° 0.06° 0.16°
横軸感度 <0.5%（45°傾斜で）
応答時間 約0.3sec（オプション：1s､2s､3s）
感度ドリフト 約±0.01%／℃
出力オフセットドリフト 約±0.001°／℃
電源電圧範囲 Ubz=10 〜 30V
出力オフセット 12mA
保護等級 IP65
動作温度 -40℃ ～ +85℃
保存温度 -45℃ ～ +90℃
耐振性 5G　5 ～ 500Hz
耐衝撃性 100G
重量(ケーブルなし) 約110g
ハウジング材質 強化グラスファイバー絶縁ハウジング
接続ケーブル 外径4.6mmφx長さ0.5mシールドケーブル 注：延長ケーブル長さはシールドケ−ブルで100mまで使用できます。電圧損失を考慮して適切な径をお選びください。

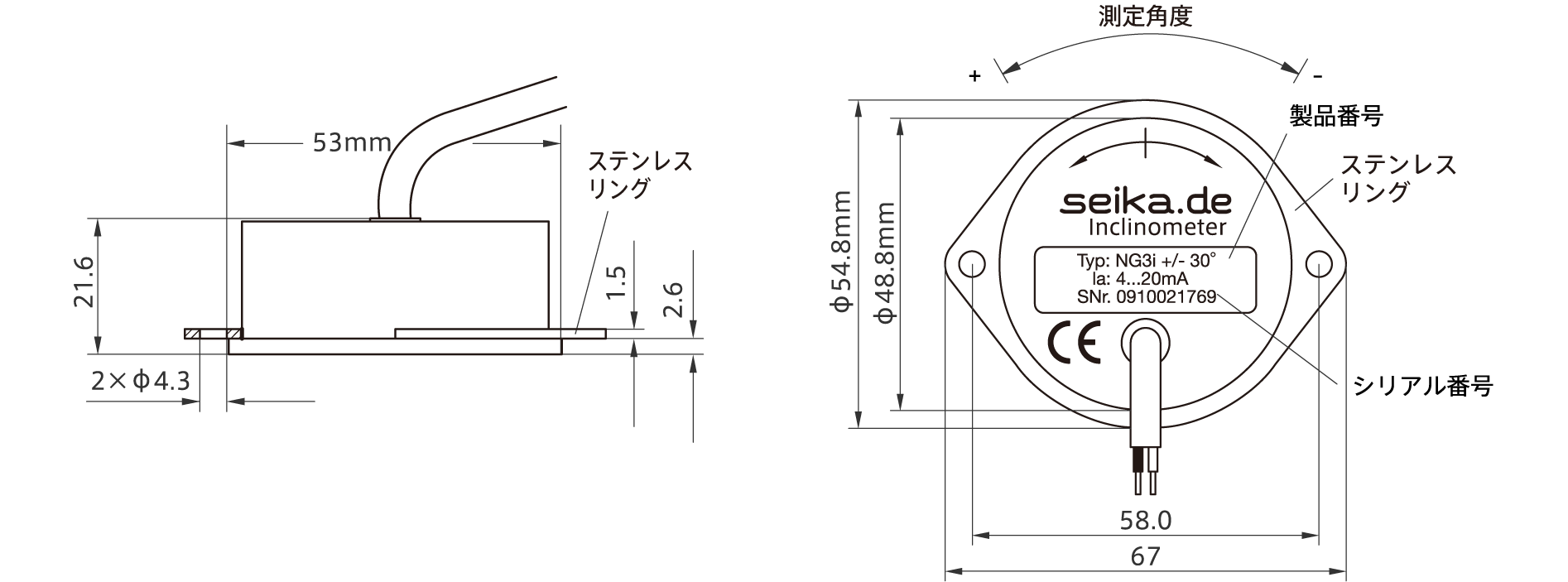

外形図

外形図
外形寸法図ダウンロード(PDF)

接続図

接続図
接続図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
