膜スプリングマス容量式（シグナルコンディショナ内蔵） NBAシリーズ

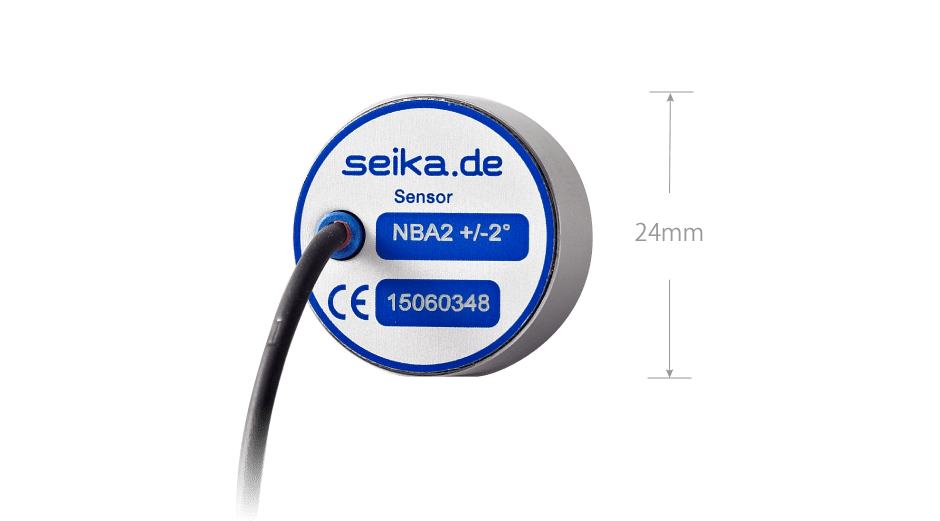

小型傾斜角センサ膜スプリングマス容量式（シグナルコンディショナ内蔵）NBAシリーズ

小型・軽量で、
±2から±10の範囲で傾斜角を測定する
0－5Vシグナルコンディショナ内蔵モデル

  • 測定範囲：±2º  ±10º
  • 分解能：<0.001º
  • 出力信号：0－5V

NBAシリーズは、静電容量式測定原理の採用により、傾斜角測定値と出力電圧の間に線形相関が確認されています。内蔵センサ電子部品はごく僅かな電力で動作し、高精度で長期安定性に優れたコンデンサ型変圧器と併用されています。比較的小さな傾斜角を0－5Vの広域出力信号で測定する軽量かつ小型のセンサを必要とする用途に最適です。
※ 在庫状況についてはお問い合わせください。

技術特性

測定範囲
±2º  ±10º
分解能
<0.001º
出力信号
0－5V
特長
  • 抜群の長期安定性能・低消費電流
  • ヒステリシスがなく高精度の直線性が得られます
  • 横軸干渉・ゼロ点ドリフトが非常に低い
  • IP65の防塵・防水、ステンレスハウジング
  • 優れた耐ノイズ性、電磁場の干渉を受けにくい
  • 速いレスポンスで、電圧出力0－5V内蔵

仕様表

製品番号 NBA2 NBA3
測定範囲 ±2° ±10°
感度 約1000mV／゜ 約200mV／゜
分解能 <0.001°
非直線性 <±0.2%　F.S.
横軸感度 ほぼなし
応答時間 約0.3sec（オプション：0.3sec以下）
感度ドリフト <2%（-25℃ ～ +85℃）
出力オフセットドリフト ±0.002゜／℃
出力オフセット 2.5V
電源電圧 9 ～ 30V
消費電流 約2mA
出力インピーダンス 100Ω
保護等級 IP65
動作温度 -40℃ ～ +85℃ （オプション125℃）
保存温度 -45℃ ～ +90℃ （オプション125℃）
耐振性 約5G　5～500Hz
耐衝撃性 5,000G、約100G（測定方向に対する衝撃の場合)
重量(ケーブルなし) 約25g
ハウジング材質 ステンレス
接続ケーブル 標準0.5m（φ2.1mm） シールドケーブル｡
オプション：180mm直出し3線式ケーブル（いずれのケーブルも延長指定できます。）

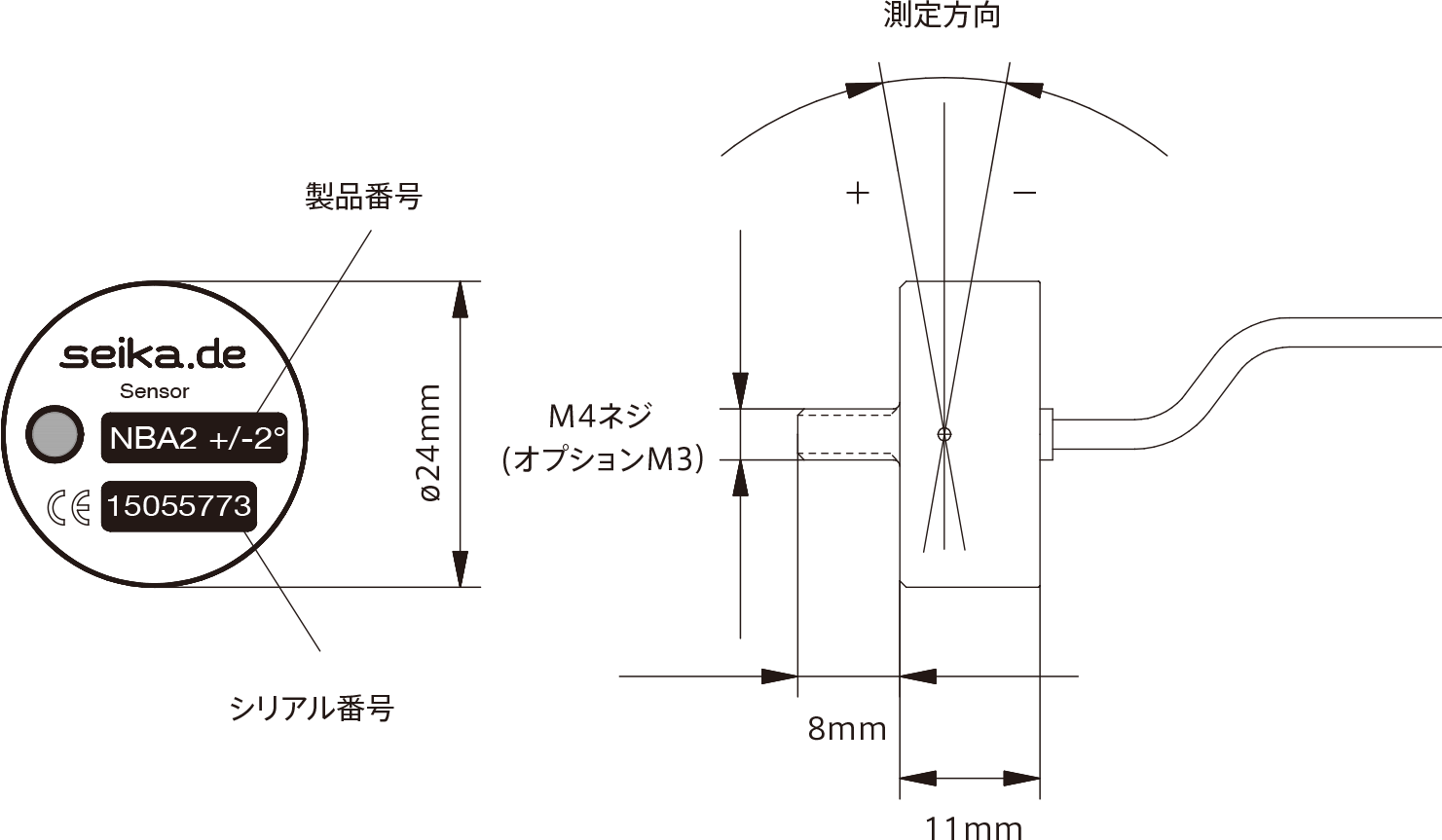

外形図

外形図

接続

  • 標準シールドケーブル
    • 赤：9〜30V
    • 青：出力信号 0－5V
    • シールド：GND（ハウジング）
  • オプション直出し3線式ケーブル
    • 赤：9〜30V
    • 白：出力信号 0－5V
    • 黒：GND（ハウジング）
外形寸法図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
