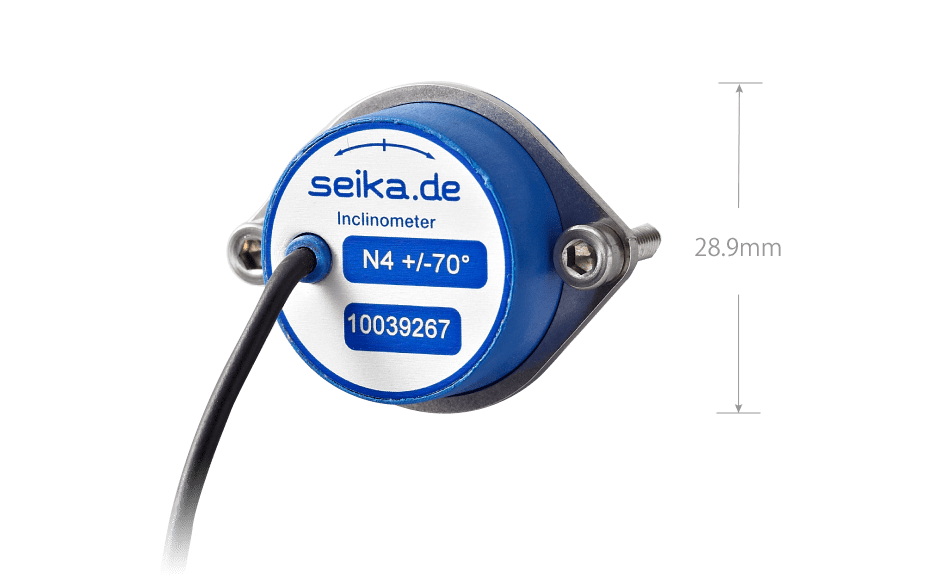

【小型】膜スプリングマス容量式 Nシリーズ

小型傾斜角センサ液封入容量式Nシリーズ

測定レンジ内で傾斜角の変化を
高精度でリニアに出力できる
電子回路内蔵傾斜角センサです

  • 測定範囲：±10º  ±30º  ±70º
  • 分解能：<0.002º  <0.005º  <0.01º

Nシリーズは封入された液体の傾斜に伴う静電容量の変化としてとらえる液封入容量式です。Nシリーズの出力はアナログ電圧ですがシグナルコンディショナは内蔵されていません。小型でしかも長期安定性が求められ、比較的大きな角度変化を測定する必要のある一般産業用に最適です。

技術特性

測定範囲
±10º  ±30º  ±70º
分解能
<0.002º  <0.005º  <0.01º
特長
  • 抜群の長期安定性能・低消費電流
  • ヒステリシスがなく高精度の直線性が得られます
  • 零ドリフトが非常に低い
  • IP65の防塵､防水ハウジング
  • 測定レンジも利用しやすい3モデル
  • 角度変化をリニアに出力します
  • 水平位置決めは調整リングで簡単に行えます

仕様表

製品番号 N2 N3 N4
測定範囲 ±10° ±30° ±70°
分解能 <0.002° <0.005° <0.01°
非直線性 0.04° 0.12° 0.28°
横軸感度 <1% （30°傾斜で）
応答時間 約0.3sec
電源電圧 5V DC
電源電圧範囲 3〜6V DC
消費電流 約1mA
保護等級 IP65
動作温度 −40℃ 〜 +85℃
保存温度 −45℃ 〜 +90℃
耐振性 5G　5 〜 500Hz
耐衝撃性 10,000G
重量（ケーブルなし） 18.5g
ハウジング材質 強化グラスファイバー絶縁ハウジング
接続ケーブル 0.5m × 外径φ2.1mmシールドケーブル 注：延長ケーブル長さはシールドケ−ブルで100mまで 使用できます。電圧損失を考慮して適切な径をお選びください。

標準 電圧出力仕様 UbN=5V DC
感度 約12mV／° 約6mV／° 約3.6mV／°
感度ドリフト −0.17%／℃ −0.12%／℃
出力オフセットドリフト <±0.05mV ／℃ <±0.025mV ／℃
出力オフセット 2.5±0.1V（0.5Ub±4%）
出力インピーダンス 10KΩ

外形図

外形図

接続

  • 標準シールドケーブル
    • 赤：Ub:+5V（安定化）
    • 青：出力信号
    • シールド：GND（ハウジング）
  • オプション直出し3線式ケーブル
    • 赤：Ub:+5V（安定化）
    • 白：出力信号
    • 青：GND（ハウジング）
外形寸法図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
