ダイナミック加速度センサ BDKシリーズ

加速度センサダイナミック加速度センサBDKシリーズ

小型・軽量で1Hzから1.5kHzまでの高レベルに
周波数出力する電子回路内蔵の
ダイナミック（動的）加速度センサです

  • 測定範囲：±3G  ±10G  ±100G
  • 分解能：<0.001G  <0.005G  <0.05G
  • 周波数：1 ～ 300Hz  1 ～ 800Hz  1 ～ 1500Hz

BDKシリーズは膜スプリングマスで検出する電子回路内蔵の容量式加速度センサです｡動的（ダイナミック）加速度センサとは地球加速度（重力）を検出せず、振動を検出するセンサを言います。共振ピークは最小となるような特殊のガスダイナミックダンパーが主変換部に使用されています｡
BDKシリーズのセンサ出力はアナログ電圧出力です。
非常に低い周波数から、スタティック（静的）加速度の影響がなく高過負荷に対応できかつ長期安定性を必要とするようなダイナミック（動的）加速度の測定に使用できます。

技術特性

測定範囲
±3G  ±10G  ±100G
分解能
<0.001G  <0.005G  <0.05G
周波数
1 ～ 300Hz  1 ～ 800Hz  1 ～ 1500Hz
特長
  • 許容過負荷が非常に高い
  • 抜群の長期安定性能・低消費電流
  • 横感度干渉・温度ドリフトが非常に低い
  • IP65の防塵､防水ハウジング
  • 測定範囲の全帯域で高精度な応答周波数が得られます
  • コーナー周波数の共振ピークは最小となっています
  • 速出力信号のインピーダンスは非常に低い
  • 優れた耐ノイズ性

仕様表

製品番号 BDK3 BDK10 BDK100
測定範囲 ±3G（±30m／s２） ±10G（±100m／s２） ±100G（±1,000m／s２）
分解能 <0.001G <0.005G <0.05G
周波数範囲 1 ～ 300Hz 1 ～ 800Hz 1 ～ 1500Hz
感度 約150mV／G 約60mV／G 約15mV／G
感度ドリフト <+0.06%／℃
出力オフセットドリフト <0.1mV／℃
出力オフセット 2.5±0.1V（基準電源電圧5V以外の時　0.5Ub±4%）
出力インピーダンス 約100Ω
横軸感度 <1%
歪み係数 <1%
耐衝撃性 10,000G（約100,000m／s２）
電源電圧 UbN=5V DC
電源電圧範囲 Ubz=2V〜16V DC（基準5V）
消費電流 2mA
保護等級 IP65
動作温度 -40℃ ～ +85℃
保存温度 -45℃ ～ +90℃
重量 （タイプⅠ）：17g （タイプⅡ、タイプⅢ）：7g
ハウジング材質 （タイプⅠ、タイプMAG）：ステンレス（標準：絶縁ハウジング）
（タイプⅡ、タイプⅢ）：真鍮ニッケルメッキ（標準：絶縁ハウジング）
接続ケーブル 標準0.5m（φ2.1mm）シールドケーブル｡
オプション：180mm直出し3線式ケーブル（いずれのケーブルも延長指定できます。）

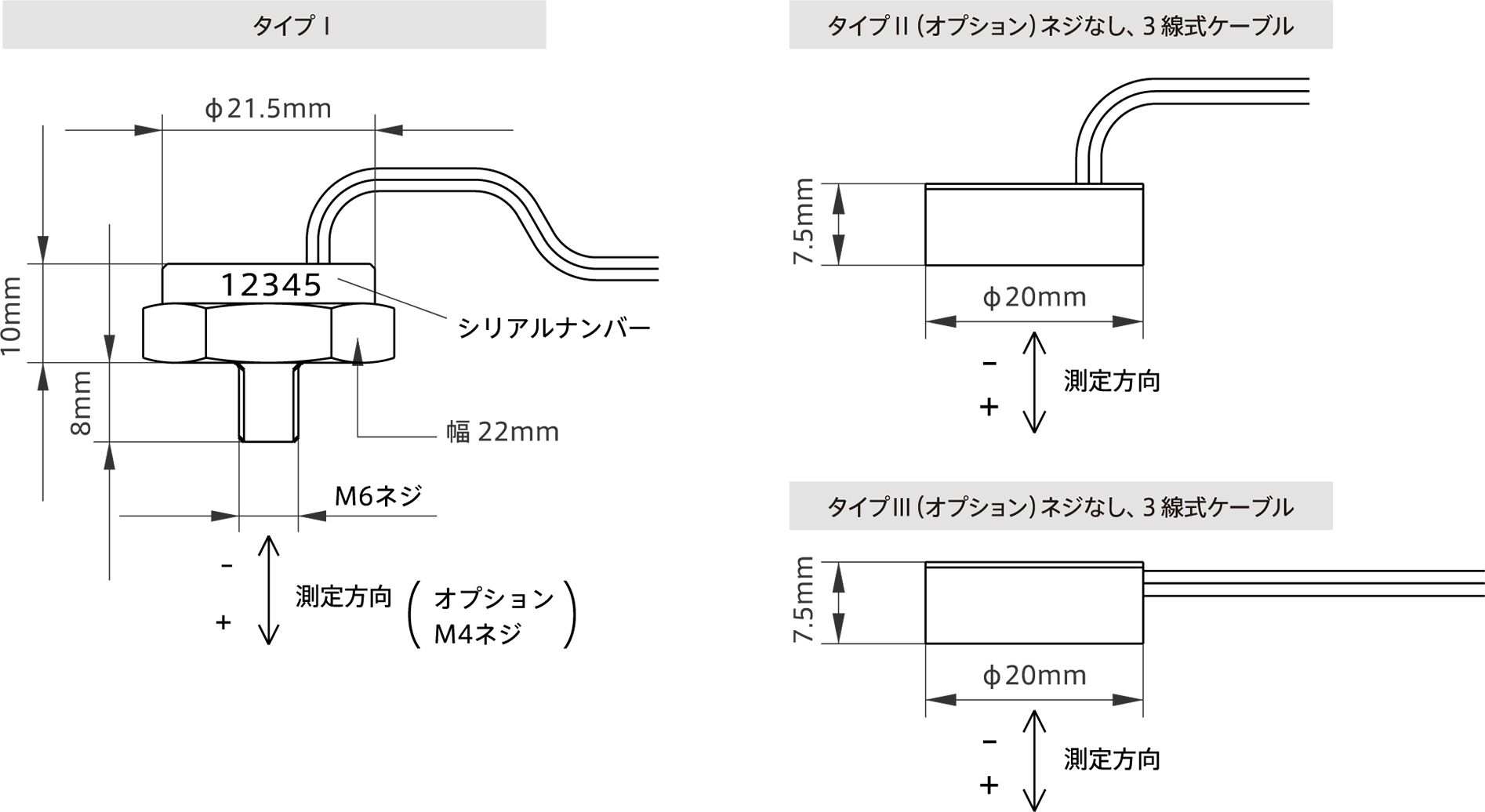

外形図

外形図
外形寸法図ダウンロード(PDF)

接続

  • 標準シールドケーブル
    • 赤：Ub:+5V（安定化）
    • 青：出力信号
    • シールド：GND（-Ub）
  • オプション直出し3線式（4線）ケーブル
    • 赤：Ub:+5V（安定化）
    • 白黄：電圧
    • 青：GND（ハウジング）

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
