スタティック加速度センサ Bシリーズ

小型スタティック加速度センサBシリーズ

25Φシリーズ

  • 膜スプリングマス容量式
  • 測定範囲：±3G  ±10G  ±50G
  • 電圧 (センサ素子直接) 出力

技術特性

測定範囲
±3G  ±10G  ±50G
出力
電圧 (センサ素子直接) 出力
特長
  • 25Φシリーズ
  • 膜スプリングマス容量式
  • 重力加速度測定可能
  • 横軸感度が無視できる

仕様表

特 性 B1 B2 B3
方式 膜スプリングマス容量式, スタティック
測定範囲 ±3G (±30m/s2) ±10G (±100m/s2) ±50G (±500m/s2)
分解能 ＜0.001G ＜0.005G ＜0.02G
周波数範囲 0Hz～160Hz 0Hz～350Hz 0Hz～550Hz
出力信号 電圧
シグナルコンディショナ ✕
出力インピーダンス 10kΩ
出力オフセット 0.5Ub±4%
出力オフセットドリフト ＜0.1mV/℃ ＜0.1mV/℃ ＜0.1mV/℃
出力オフセット温度補償 ✕
感度 140mV/G 300mV/G 7.5mV/G
感度ドリフト ＜＋0.06%/℃ ＜＋0.06%/℃ ＜＋0.06%/℃
感度温度補償 ✕
非直線性 ＜0.5% ＜0.5% ＜0.5%
横軸感度 ＜1%
応答時間 0.3sec
電源電圧 (Ub) 標準5V (3V～6V, 要安定化)
消費電流 1mA
動作温度 －40℃～85℃
保存温度 －45℃～90℃
耐震性 　
耐衝撃性 10,000G
保護等級 IP65
本体サイズ Φ24ｍｍ
重量 23g
ケーブル 0.5mΦ2.1ｍｍシールド
3線式ケーブル オプション (標準0.18m)
テフロン3線式ケーブル オプション (125℃対応)
ケーブル延長 オプション (～100m)
固定方法 裏面M4ネジ (オプション M3ネジ, マグネット)
ハウジング ステンレス
密閉

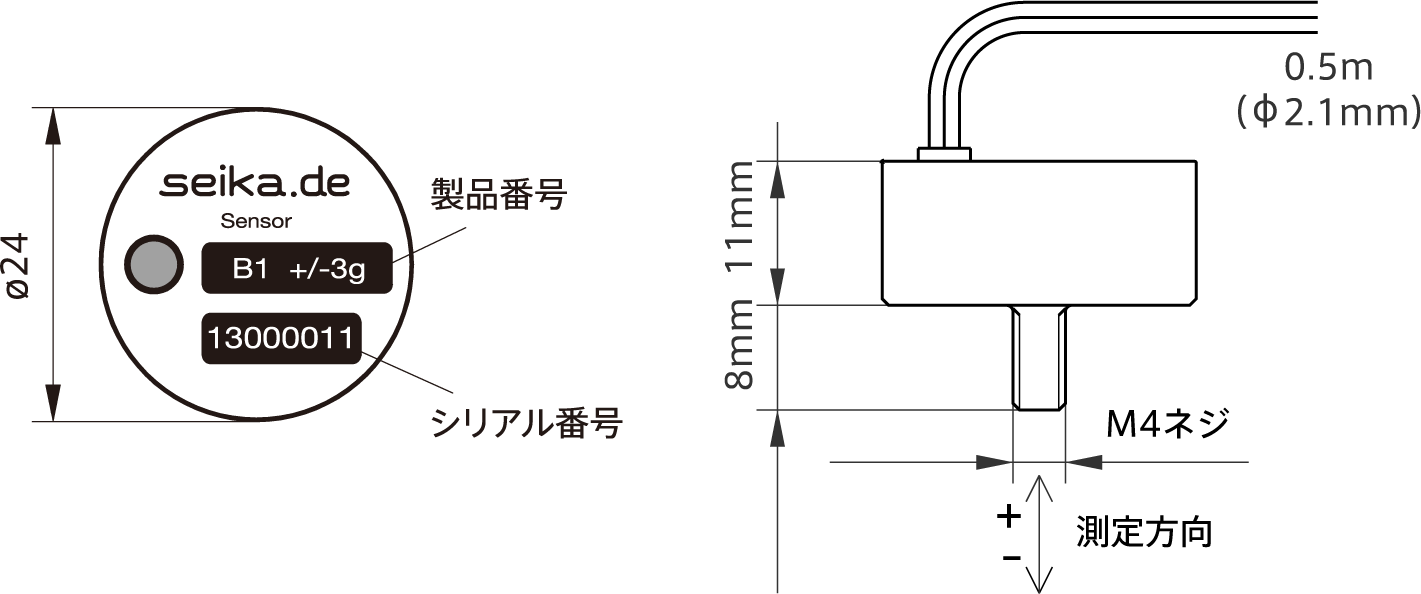

外形図

外形図

接続

  • 標準シールドケーブル
    • 赤：電源（5V）
    • 白：出力信号（電圧）
    • シールド：GND（ハウジング）
  • オプション3線式ケーブル
    • 赤：電源（5V）
    • 白：出力信号（電圧）
    • 青：GND（ハウジング）
外形寸法図ダウンロード(PDF)
アクセサリシグナルコンディショナやコンバータ、固定治具など

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧
SEIKA（ザイカ）についてモーションコントロールトップ

よくある質問他の質問を見る

Q1ケーブルの長さは指定できますか？
Aオプションで1cm刻みで最長100mまで指定可能です。ノイズの影響等にはご注意ください。長いケーブルの場合は4－20mA出力を推奨致します。
Q2多軸測定ができるセンサはありますか？
Aセンサ単体は1方向にのみ反応します。センサボックスに複数のセンサを搭載することにより多軸測定に対応可能です。
Q3校正は必要ですか？
A出荷時に調整をした出荷試験記録が添付されますが、いわゆるトレーサビリティが取れた校正ではありません。基本的に再調整は必要ありません。再調整が必要と思われる出力の異常がある場合は故障の可能性があります。
