高感度サーボ傾斜角センサ（シグナルコンディショナ内蔵） SBS1U

センサボックス・アクセサリ高感度サーボ傾斜角センサ（シグナルコンディショナ内蔵）SBS1U

±1°の極小傾斜変化を測定できる
高感度サ−ボ傾斜角センサを内蔵した
堅牢なセンサボックス

  • 測定範囲：±1º
  • 分解能：0.01arc second
  • 出力信号：±5V DC

SBS1Uは、極小の傾斜角を1軸で測定する用途で高感度サーボ傾斜角センサを内蔵したコンパクトで堅牢なセンサボックスです。ボックス内はセンサの他に、±5V DC出力のアンプ部と完全に分離された安定化電源部の二つの部分から構成されています。アンプには信号の干渉と強電磁界の影響を排除するローパスフィルタが内蔵されています。

技術特性

測定範囲
±1º
分解能
0.01arc second
出力信号
±5V DC
特長
  • 許容過負荷が非常に高い
  • アルミダイキャスト製ハウジング（IP67)の防塵・防水・海水防錆コーティング
  • センサ・シグナルコンディショナはハウジングと完全絶縁されています
  • EMC対策済みで強電磁界でも使用可能です
  • 4ヶ所で固定し変形を防ぎます
  • ±1°の測定範囲を高精度で測定できるサーボ傾斜角計
  • 感度エラーを少なくする遠距離用長軸ケーブルに対応する±5V出力
  • 安定化電源は不要です
  • 極性接続ミスでも保護されています
  • 出力信号はセンサ別に校正されます
  • ローパスフィルタが装備されています

仕様表

製品番号 SBS1U
構成 サーボ傾斜角センサ×1　シグナルコンディショナ×1
測定範囲 最大±1°
分解能 0.01arc second=48μm／km（1 arc second=1/3600°）
出力信号 ±5V DC
ケース保護等級 IP67
取付位置 図参照
ボックス電源電圧範囲 10〜14V DC
消費電流 最大100mA
標準電圧出力(非対称）（GND→Ua+） 0.5 〜 4.5V
標準電圧出力(非対称）（GND→Ua−） 4.5 〜 0.5V
標準電圧出力（対称）（Ua−→Ua+） −4 〜 +4V
零点電圧出力（非対称）（GND→Ua+） +2.5V
零点電圧出力（非対称）（GND→Ua−） +2.5V
零点電圧出力（対称）（Ua−→Ua+） 0V
信号出力インピーダンス 約100Ω
推奨接続ケーブル 図参照
ケーブル長さ（電圧損失を考慮した場合） 任意(例：12V 500m､15V 1km)
容量信号出力の負荷能力 任意
抵抗信号出力の負荷能力 100kΩ以上
出力ドライバー オペアンプTLC2274
調整制御 アンプ
信号応答性 約2秒
ジャンプオーバーラン機能 PT2手順
機械的角度調整範囲 ±2°
使用温度範囲 −40 〜 +85℃
端子台 6×1.5mm2
接続アダプタ 締め付け幅6.5 〜 9.5mm､防水用アダプタPG

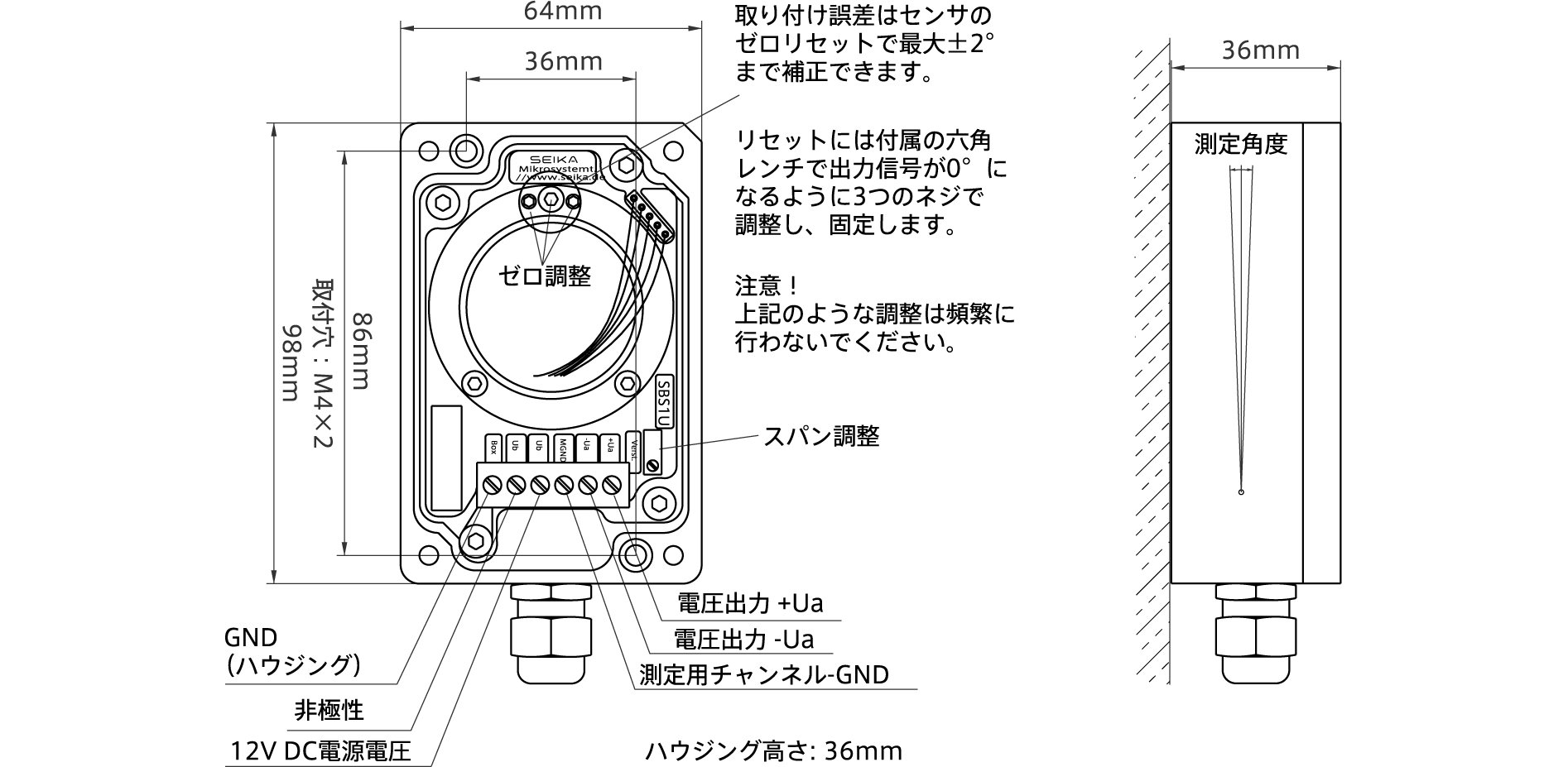

外形図

外形図
外形寸法図ダウンロード(PDF)

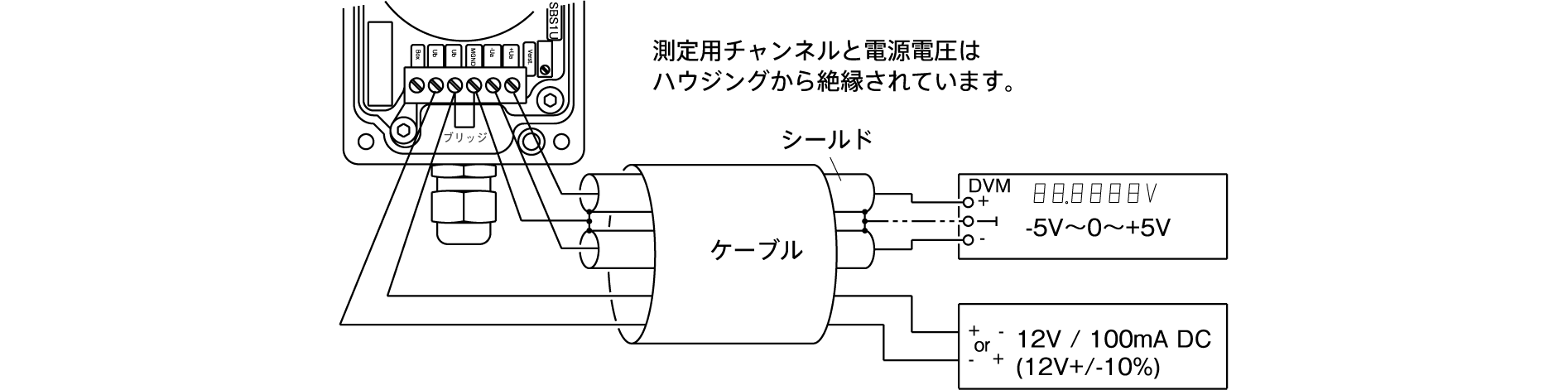

接続図

接続図
接続図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
