SEIKA(ザイカ)について

SEIKA社(SEIKA Mikrosystemtechnik GmbH)は、スイス・オ-ストリア両国境に近い南ドイツの歴史の都”ケンプテンKempten”に本社・工場を持ち高精度なセンサを開発・製造しているメーカーです。同社は、先進技術のニーズに対応するセンサの開発に積極的に取り組み、特に高い許容負荷を実現させた加速度センサとリニアで高分解能を特長とする傾斜角センサを主力製品として全世界へ供給しています。

SEIKA社は、長年ドイツの大学で電子工学の研究と各種センサの開発に従事されたHans-Hermann Seidel博士と物理学と各種液体を研究されたGerit Kampfrath博士の二人によって、1990年に創設されました。

Seidel博士は、独創的で優れた静電容量式加速度・傾斜角センサの製品開発には独自の液体が必要と判断し、Kampfrath博士に依頼して液体の開発から着手しました。そして二人の名前を冠し会社を発足させて以来、この二人の博士による研究と実験の積み重ねによって優れた加速度・傾斜角センサの開発に成功し、SEIKAセンサは発売開始後のわずかな期間で欧州をはじめ世界各国で使用され、その性能、耐久性に対して大きな評価を得ることになりました。

Kampfrath博士は2007年に退任しましたが、Seidel博士がCEOに就任し最新のレーザー位置調整機、デジタル恒温槽など積極的に導入し高精度傾斜角センサの開発、品質の向上、生産ラインの効率に勤め揺るぎない地位を築いています。

SEIKA製品

傾斜角センサ
● ミッションクリティカルなあらゆる傾斜角測定に
● ±2ºから360ºまで対応
 (センサボックスで±1º)
● 最小分解能:0.001º

加速度センサ
● ミッションクリティカルなあらゆる加速度測定に
● スタティック型は±3Gから±50Gまで対応
● ダイナミック型は±3Gから±100Gまで対応
● 最小分解能:0.001G

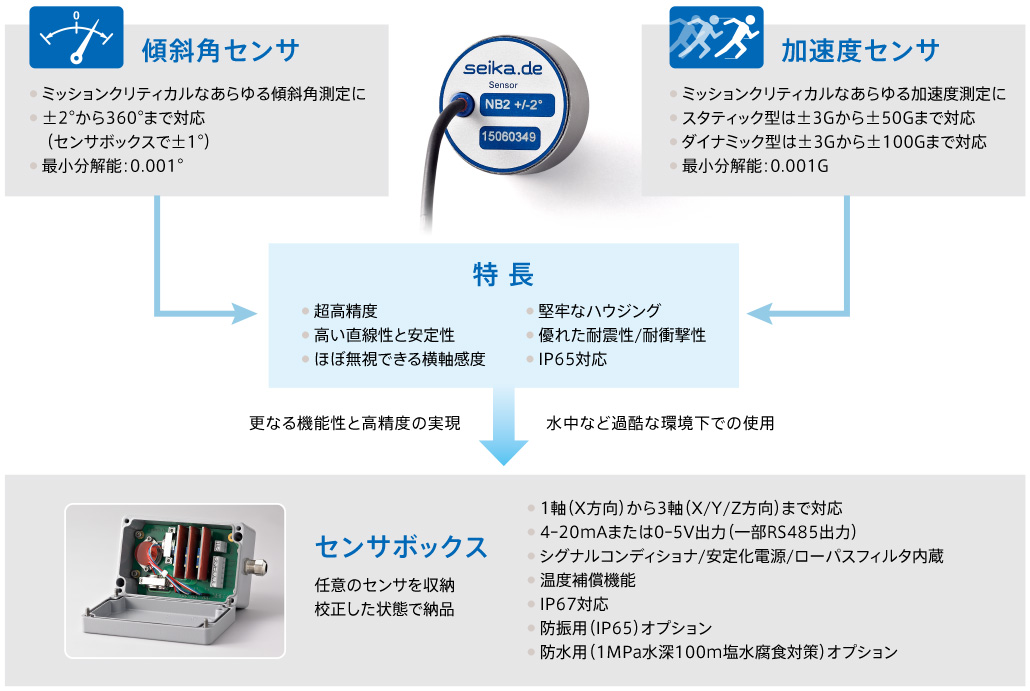

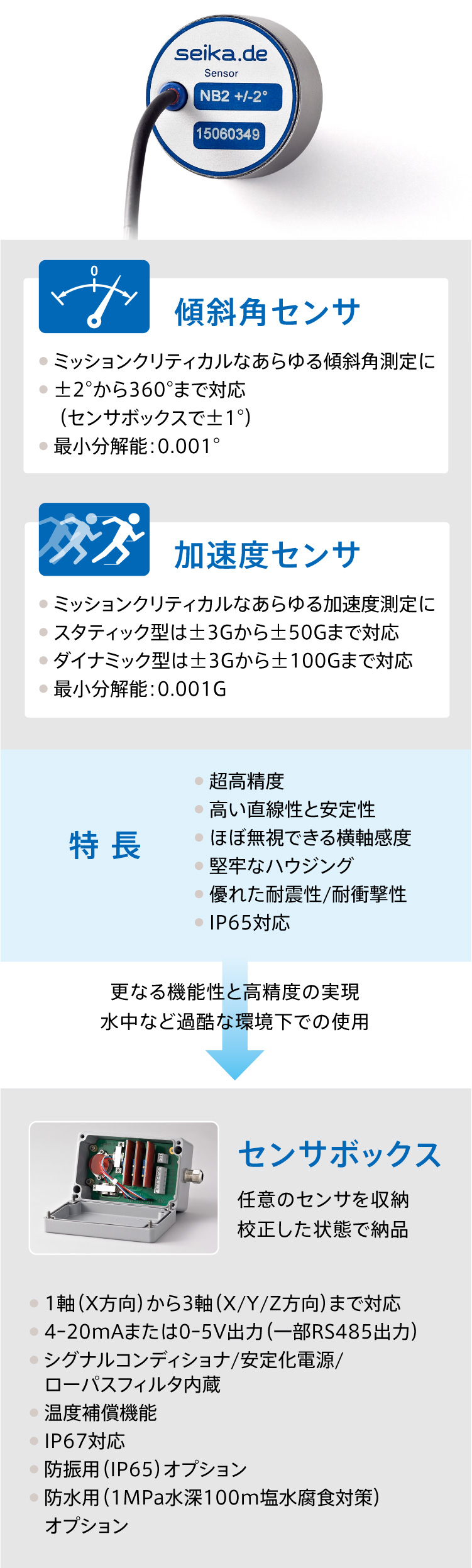

特 長
● 超高精度
● 高い直線性と安定性
● ほぼ無視できる横軸感度
● 堅牢なハウジング
● 優れた耐震性/耐衝撃性
● IP65対応
更なる機能性と高精度の実現
水中など過酷な環境下での使用

センサボックス
任意のセンサを収納
調整した状態で納品
● 1軸(X方向)から3軸(X/Y/Z方向)まで対応
● 4-20mAまたは0ー5V出力(一部RS485出力)
● シグナルコンディショナ/安定化電源/
 ローパスフィルタ内蔵
● 温度補償機能
● IP67対応
● 防振用(IP65)オプション
● 防水用(1MPa水深100m塩水腐食対策)オプション 傾斜角センサ
● ミッションクリティカルなあらゆる傾斜角測定に
● ±2ºから360ºまで対応
 (センサボックスで±1º)
● 最小分解能:0.001º

加速度センサ
● ミッションクリティカルなあらゆる加速度測定に
● スタティック型は±3Gから±50Gまで対応
● ダイナミック型は±3Gから±100Gまで対応
● 最小分解能:0.001G

特 長
● 超高精度
● 高い直線性と安定性
● ほぼ無視できる横軸感度
● 堅牢なハウジング
● 優れた耐震性/耐衝撃性
● IP65対応
更なる機能性と高精度の実現
水中など過酷な環境下での使用

センサボックス
任意のセンサを収納
調整した状態で納品
● 1軸(X方向)から3軸(X/Y/Z方向)まで対応
● 4-20mAまたは0ー5V出力(一部RS485出力)
● シグナルコンディショナ/安定化電源/
 ローパスフィルタ内蔵
● 温度補償機能
● IP67対応
● 防振用(IP65)オプション
● 防水用(1MPa水深100m塩水腐食対策)オプション

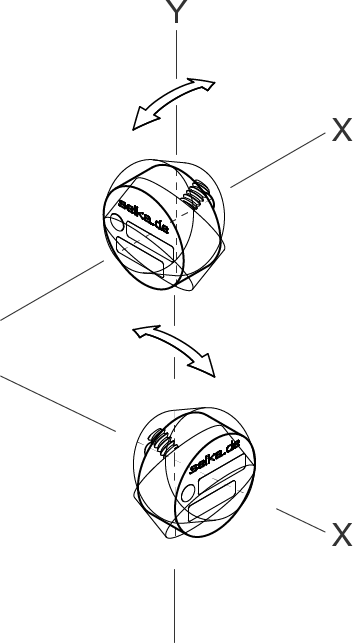

INCLINOMETER

あらゆる分野の傾斜角監視と制御に

小型、高精度な傾斜センサ。一般産業機械・産業用ロボット・鉱山・医療機械・食品産業・検査装置・ダム堰堤・橋梁・構造物・衛星通信支援施設・建設・掘削・精密機械・GPS施設・レーダー装置・鉄道・船舶・遊戯機械・地震などあらゆる分野での傾斜角監視に最適なセンサです。

ACCELEROMETER

動力・速度・振動などあらゆる
加速度測定に

小型、高精度な加速度センサ。各種車両・機械装置・建造物・プロセス制御・安全装置・地震測定・傾斜角測定・動力測定・速度測定・機械の振動などあらゆる分野における加速度監視に最適なセンサです。

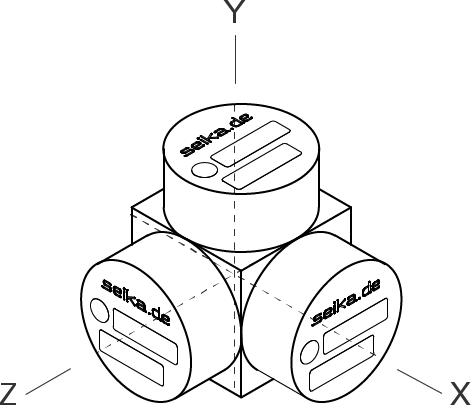

SENSORBOX

安全で確実な監視や
組み合わせでの制御を支える

傾斜角センサ・加速度センサを2軸、3軸で組み合わせて使用する際や環境に応じて選べるセンサボックス。防振用センサボックスは、土木建築・建造物・鉱山・レーダー装置・橋梁・船舶・農業機械・プロセス装置など厳しい環境下での分野での測定に最適です。また、水中用センサボックスは、水中・海水中・高圧下・浸食性の強い作動油など厳しい環境下での測定に最適です。

ACCESSORY

各種センサ・センサボックス専用の
アクセサリ

外付けのシグナルコンディショナ、RS485/RS232コンバータ、固定治具など、自由度の高い組み込みが可能となります。

原理と構造

膜スプリングマス容量式

膜スプリングマス容量式

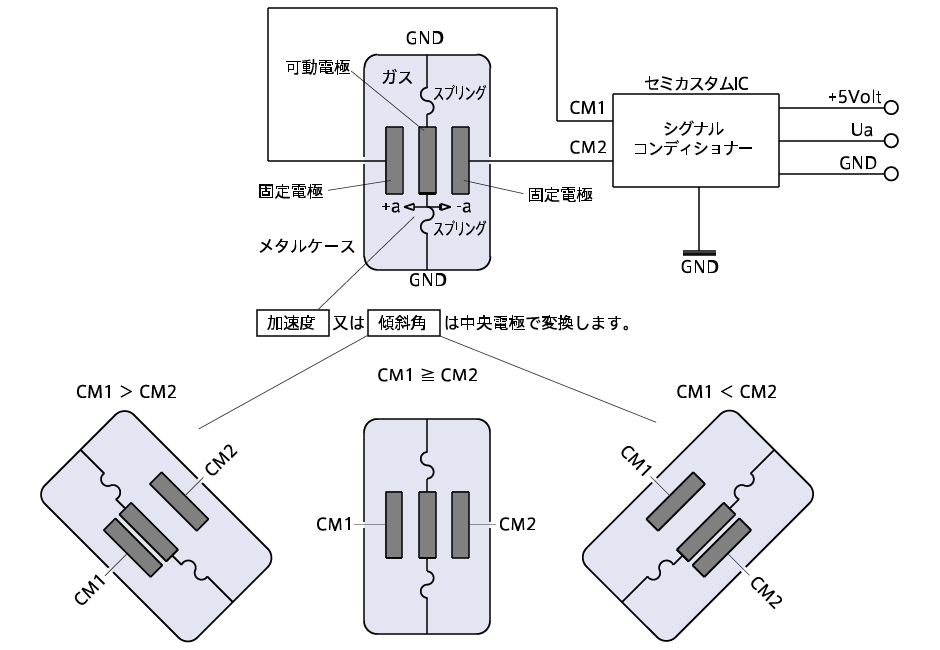

傾斜角/加速度の変化を膜スプリングマス電極間の静電容量の変化としてとらえ、内蔵の電子回路で電圧値として出力します。
より高精度な傾斜角測定に適していますが、大きな傾斜の測定には適していません。元来の機能は加速度計であるため、僅かですが重力加速度(標高)の変動が傾斜角測定に影響を与えます。
また、センサ単体で絶対0°の検出が可能です。重力加速度以外の加速度が生じている状態では、正しい傾斜角の測定はできません。

液封入容量式

液封入容量式

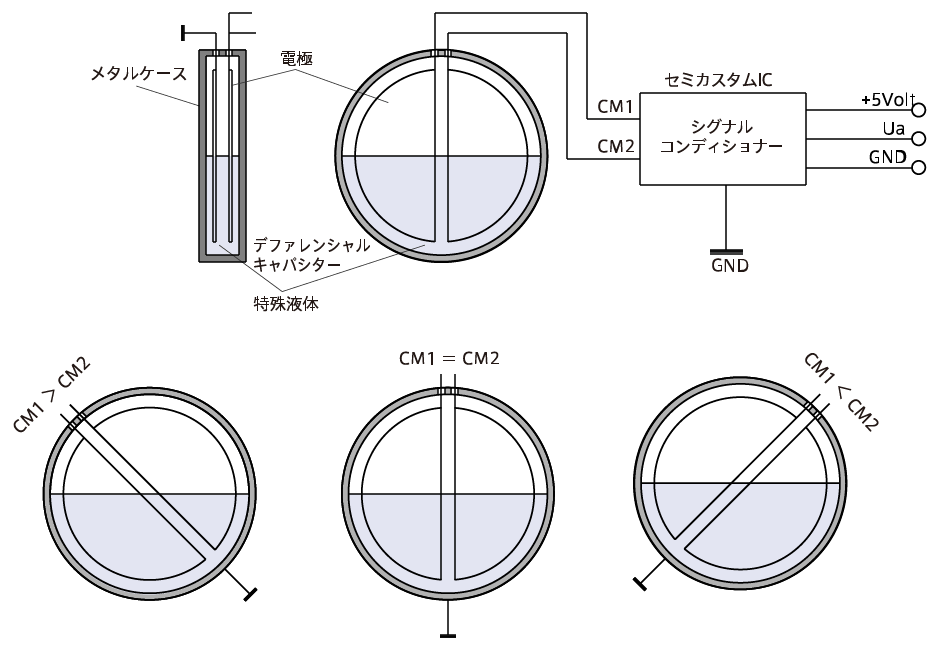

傾斜角の変化を傾斜軸に直交し液体中に線対称に配置された二対の電極間の静電容量の変化としてとらえ、内蔵の電子回路で電圧値として出力します。
加速度の測定はできませんが、±90°近傍までの大きな傾斜の測定が可能です。
液面の水平を基準とするため、重力の変動の影響を受けません。
重力加速度以外の加速度が生じている状態では、正しい傾斜角の測定はできません。

用語解説

用 語 シンボル [単位] 解 説
測定方向/範囲 ±𝜃𝑓𝑢𝑙𝑙[°] センサモジュール円盤面に対する傾斜角度測定方向 (前後or 左右) と傾斜角度測定可能範囲
分解能 [°] 有意に認識できる最小傾斜角度変位
出力信号 𝑉𝑜𝑢𝑡[𝑉], 𝐼𝑜𝑢𝑡[𝑚𝐴] 電圧 (センサ素子直接出力), 0ー5V, 4ー20mAのいずれか
出力オフセット [𝑉], [𝑚𝐴] 傾斜角度 0° での出力
出力オフセットドリフト 𝛼𝑜𝑓𝑠[°/℃] 温度変動の影響による傾斜角度測定値の変動
感度 [𝑚𝑉/°], [𝑚𝐴/°] 傾斜角度変位に対する出力の変化率
感度ドリフト 𝛽𝑠𝑒𝑛[%/℃] 温度変動の影響による感度の変動
非直線性 𝛾𝑙𝑖𝑛[°] 傾斜角度に依存した傾斜角度測定値の変動
絶対0º測定 センサ単体で絶対0ºを検出可能
重力感度 重力変動の影響による傾斜角度測定値の変動
横軸感度 [%] 傾斜角度測定方向と直交する傾斜の影響による傾斜角度測定値の変動
電源電圧 𝑈𝑏[𝑉] センサモジュールに供給する電源電圧

測定方向

NB

N、NA、NG、NGI、NGU、NG360

B、BDK

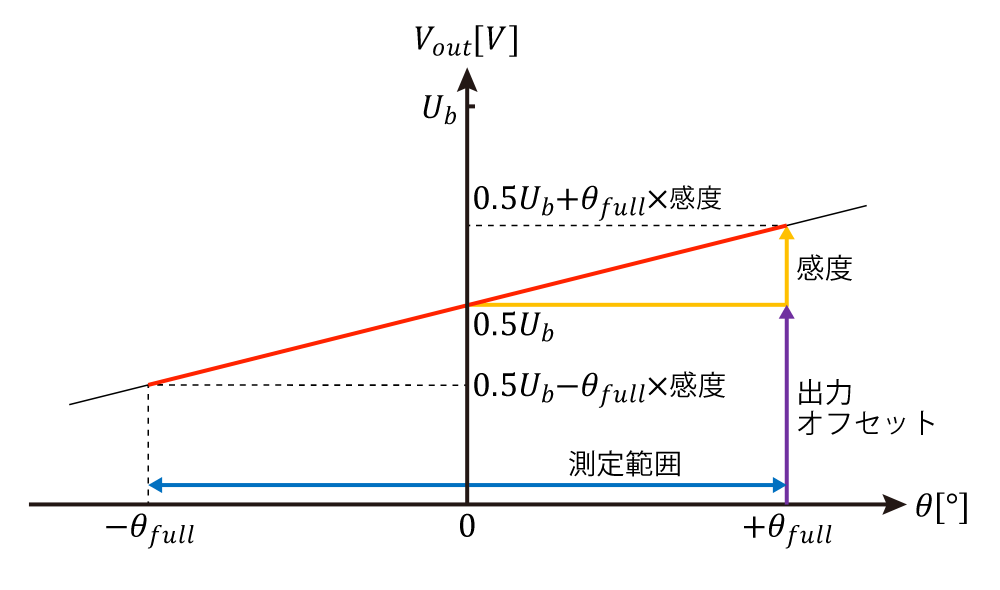

  • 出力信号:電圧 (センサ素子直接出力)

    出力信号:電圧 (センサ素子直接出力)

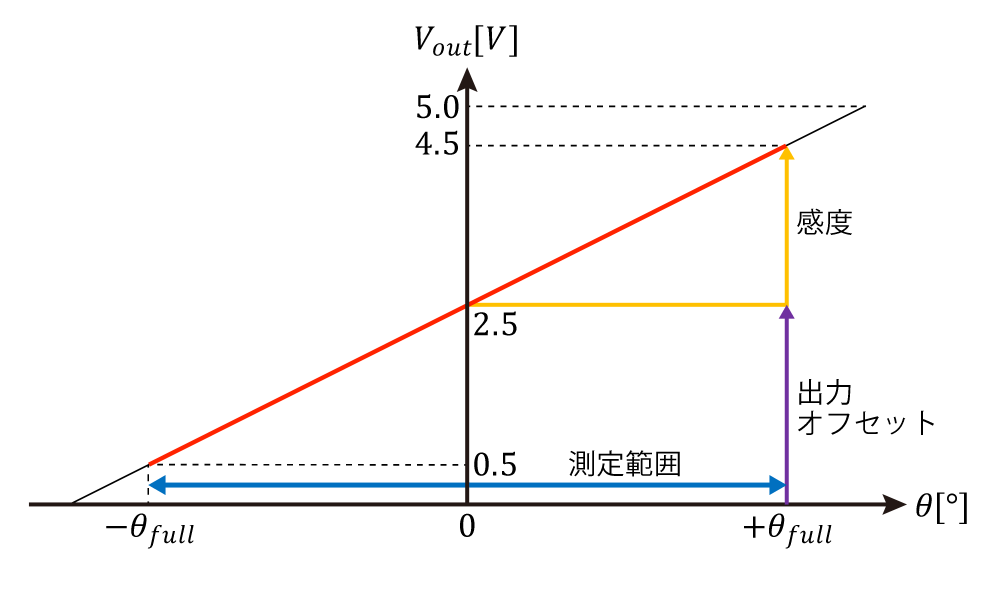

  • 出力信号:0ー5V

    出力信号:0ー5V

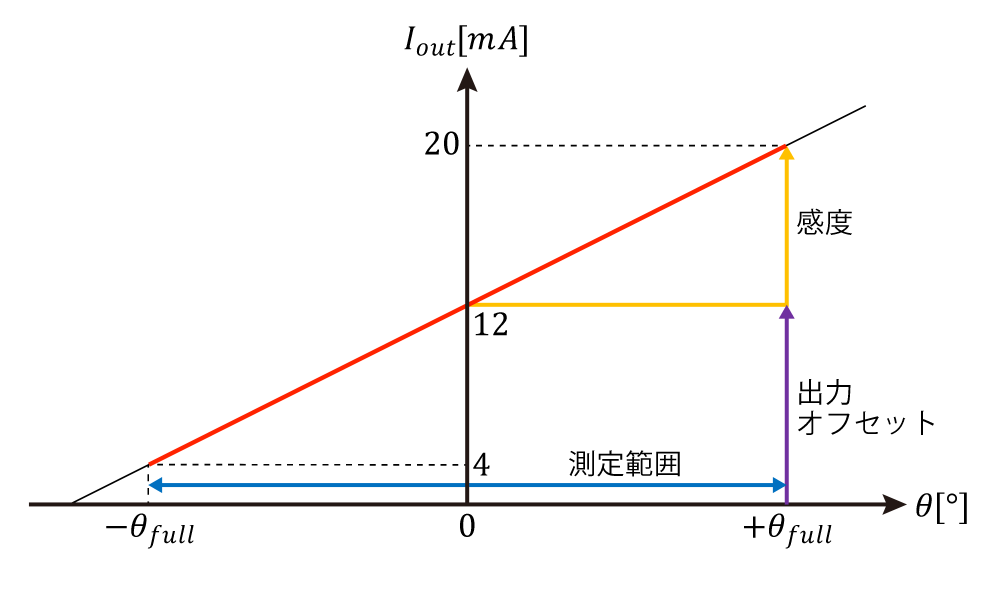

  • 出力信号:4ー20mA

    出力信号:4ー20mA
  • 出力オフセットドリフト

    出力オフセットドリフト

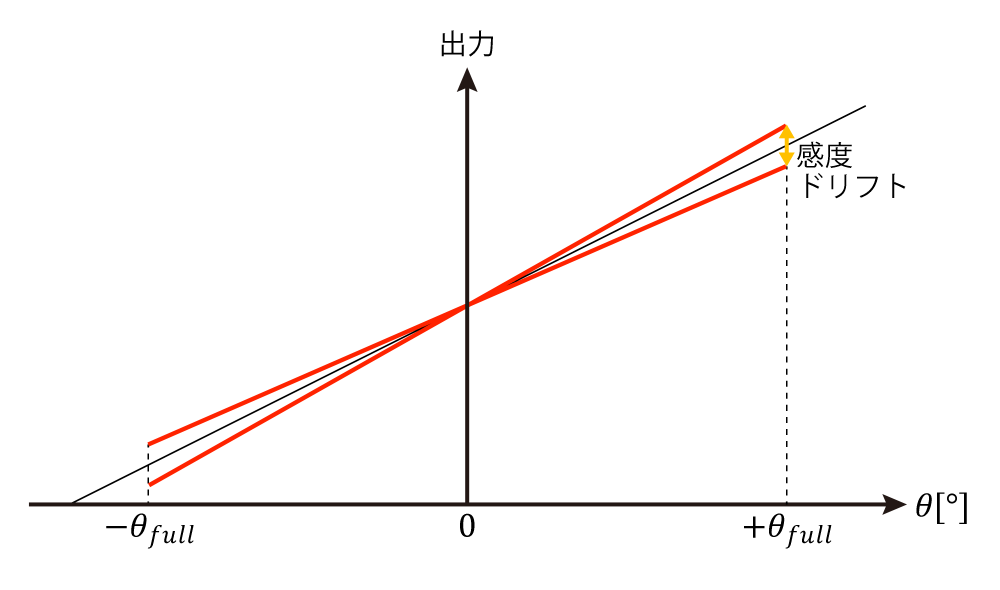

  • 感度ドリフト

    感度ドリフト
  • 非直線性

    非直線性

誤差計算

傾斜角度と温度変動から算出される傾斜角度測定値の誤差

誤差 𝐸(𝜃,∆𝑇)[°]
傾斜角度 𝜃[°]
温度変動 ∆𝑇[℃]
出力オフセットドリフト 𝛼𝑜𝑓𝑠[°/℃]
感度ドリフト 𝛽𝑠𝑒𝑛[%/℃]
非直線性 𝛾𝑙𝑖𝑛[°]

𝐸(𝜃,∆𝑇)=𝛼𝑜𝑓𝑠×∆𝑇+𝛽𝑠𝑒𝑛/100×𝜃×∆𝑇+𝛾𝑙𝑖𝑛

出荷試験

加速度センサ

スタティック加速度センサBシリーズは地球重力で、ダイナミック加速度センサBDKは加振機により振動を加え、出荷試験が行われます。

傾斜角センサ

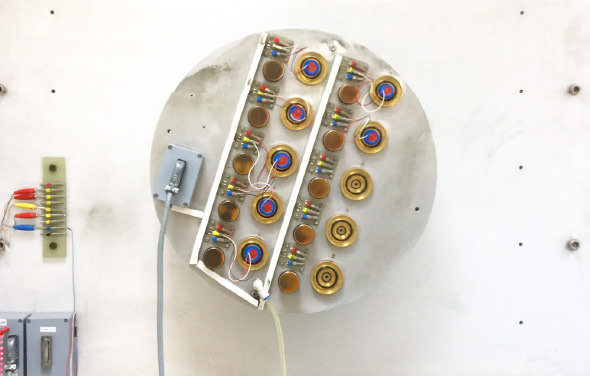

傾斜角センサは、出荷に際しては超高精度の傾斜角割り出し装置によって厳密な出荷試験が行われます。

各製品には、この時の出荷試験記録が添付されます。

SEIKAセンサの出荷試験

カタログ

よくある質問他の質問を見る

Q1ケーブルの長さは指定できますか?
Aオプションで1cm刻みで最長100mまで指定可能です。ノイズの影響等にはご注意ください。長いケーブルの場合は4-20mA出力を推奨致します。
Q2多軸測定ができるセンサはありますか?
Aセンサ単体は1方向にのみ反応します。センサボックスに複数のセンサを搭載することにより多軸測定に対応可能です。
Q3校正は必要ですか?
A出荷時に調整をした出荷試験記録が添付されますが、いわゆるトレーサビリティが取れた校正ではありません。基本的に再調整は必要ありません。再調整が必要と思われる出力の異常がある場合は故障の可能性があります。
