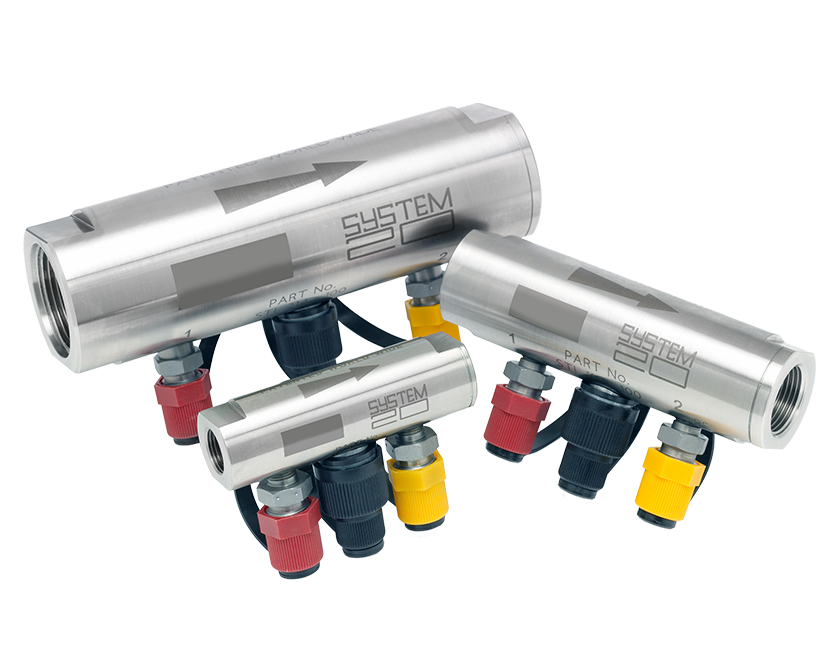

インラインサンプラー
STIシリーズ
インライン測定に
欠かせないサンプラー
PRODUCTS製品情報
-
クリーン製造環境
-
オイル・フルイド
- オイル・パーティクルカウンタ
-
オイル・パーティクル
カウンタ燃料・パーティクルカウンタ
オンライン
コンタミ監視システム - 液中金属粒子モニター
-
液中金属粒子モニター
- オンライン相対水分センサ
-
オイル状態監視／相対水分計・油中水分センサ
-
環境と健康
- 液中マクロパーティクルカウンタ
- PC5000/PC3400
部品・車載デバイス
- 製品清浄度検査
- MicroQuick
- 異物・摩耗 受託分析
-
モーションコントロール
インラインサンプラー
システムを流れるサンプルをそのまま測定
CONCEPT製品について

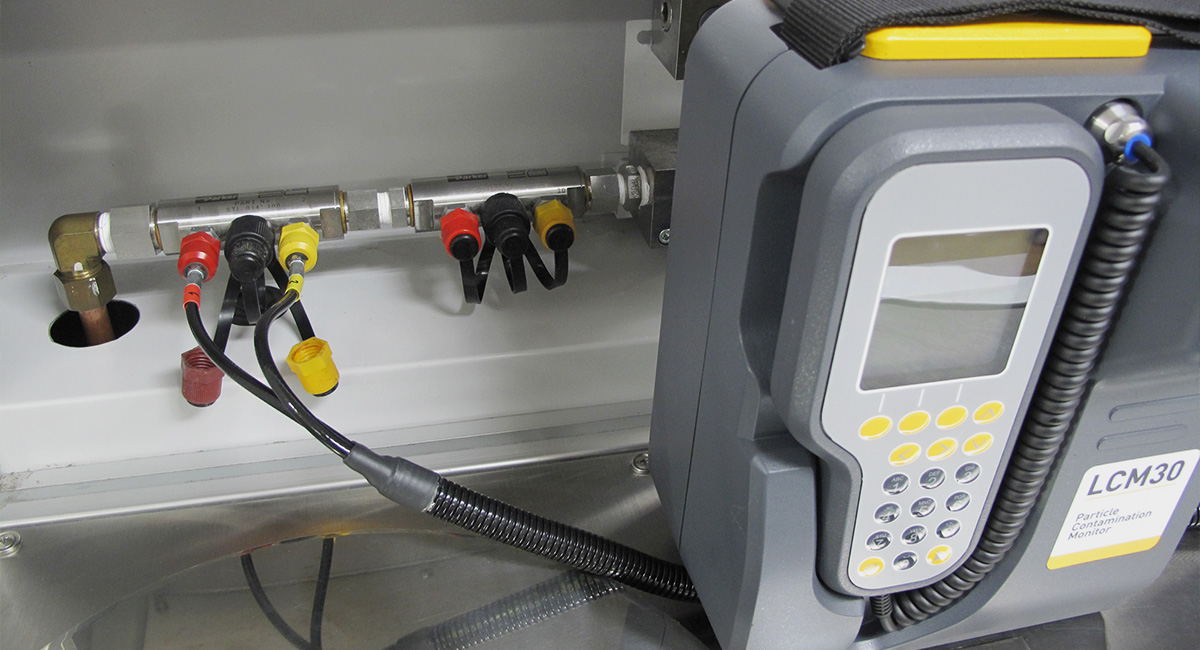

インラインサンプラーSTIシリーズは、配管中に取り付けるだけで実際にシステムを流れるサンプルの測定環境を作り出すことができます。オイルは下流に戻るので廃油になりません。
オフライン測定の場合はボトルサンプラーBS30を使用します。
技術特性

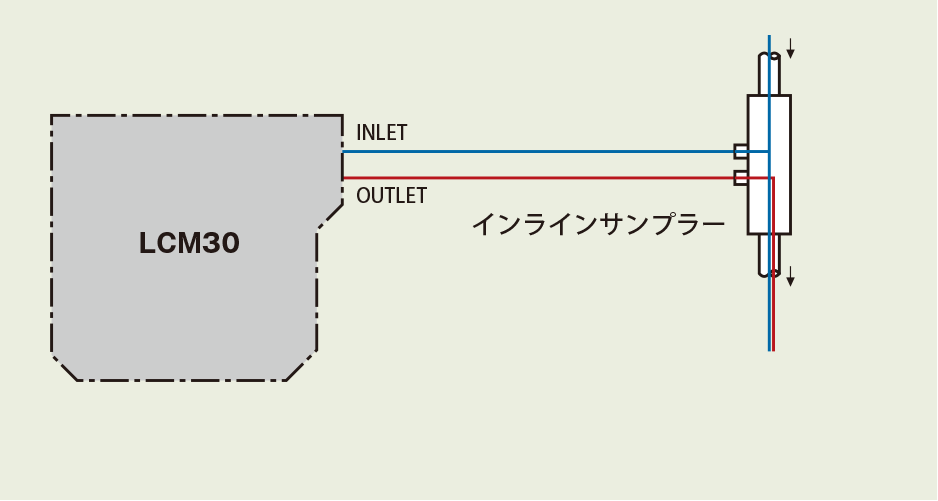

- 測定方法
-
システムを流れるサンプルを
そのまま測定できる
流量測定範囲について
配管流量によって3種類ございます。
サイズ0：6 ～ 25L/min
サイズ1：20 ～ 100L/min
サイズ2：80 ～ 300L/min
仕様表
インラインサンプラー STIシリーズ
| サイズ | 0 | 1 | 2 |
|---|---|---|---|
| 製品番号 標準 | STI-0144 | STI-1144 | STI-2144 |
| 製品番号 アグレッシブ | STI-0148 | STI-1148 | STI-2148 |
| 流量範囲 l/min | 6 ～ 25 | 20 ～ 100 | 80 ～ 380 |
| 接続 | G3/8 | G3/4 | G1 1/4 |
| 重量 kg | 0.5 | 1.5 | 4.4 |
| 圧力範囲 | 0.2 ～ 42MPa | ||
| 圧力損失 | 0.1MPa（最大流量、30cSt時） | ||
| 粘度範囲 | 1 ～ 100cSt | ||
| 材質 | ハウジング／快削鋼ニッケルコーティング | ||
| 部品 | 真鍮・ステンレス | ||
