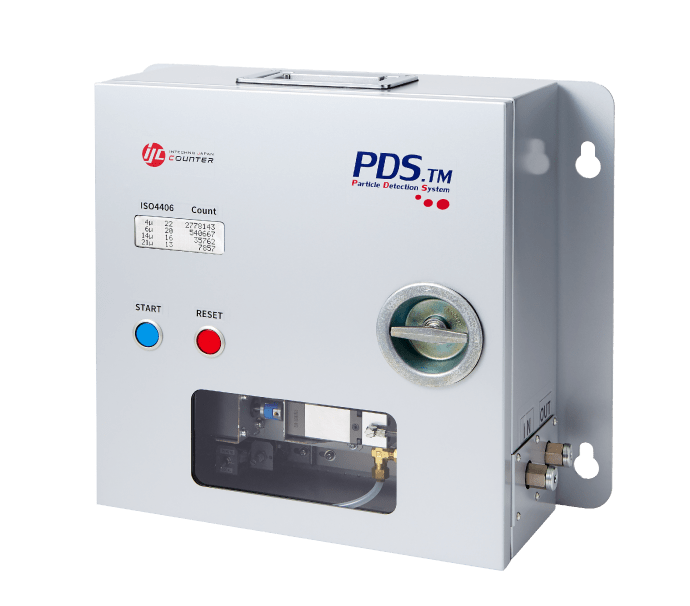

線上流體汙染監控系統PDS.TM
最快五秒內，完成全生產線檢查
- ISO4406
五秒內，自動檢測並回報粒子數量
OVERVIEW
汽車、航空、建築機械等精密機具，從生產階段就必須針對油品、燃料潔淨度，做控管。從以往，人工分析法、重量分析法就一直使用著。但隨著更高品質的要求，能夠針對粒子大小、數量全面統計的粒子計數方法，受到更多重視。也就是說，從抽檢的時代，已經進到了全檢的時代。
CONCEPT

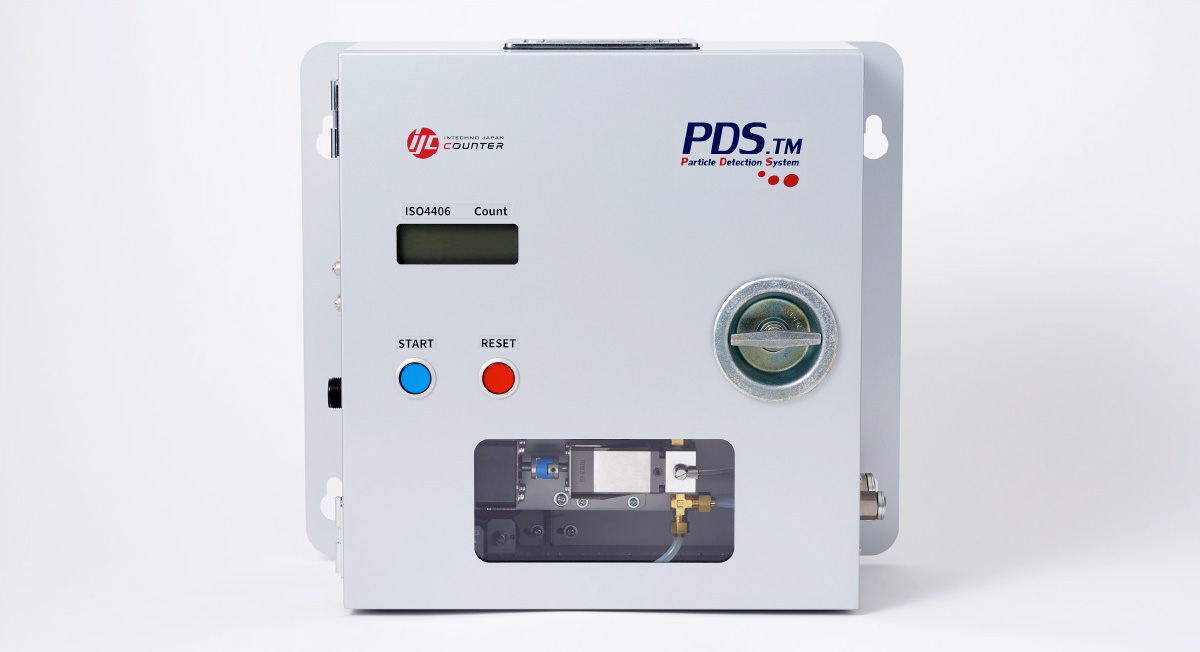

PDS.TM是一個線上即時汙染監控系統。可監控生產線或是供油裝置。PDS.TM實現了即時機械健康度診斷的功能。
技術特色
- 量測技術/標準
- ISO4406
- 監控原理 光遮蔽原理
雷射光照射在流動的油品，粒子的存在，遮蔽雷射二極體(photo diode)，其遮蔽的影子大小與次遮蔽次數，反應在電壓下降量與電壓下降次數。 達成統計汙染粒子大小與粒子數量的目標。

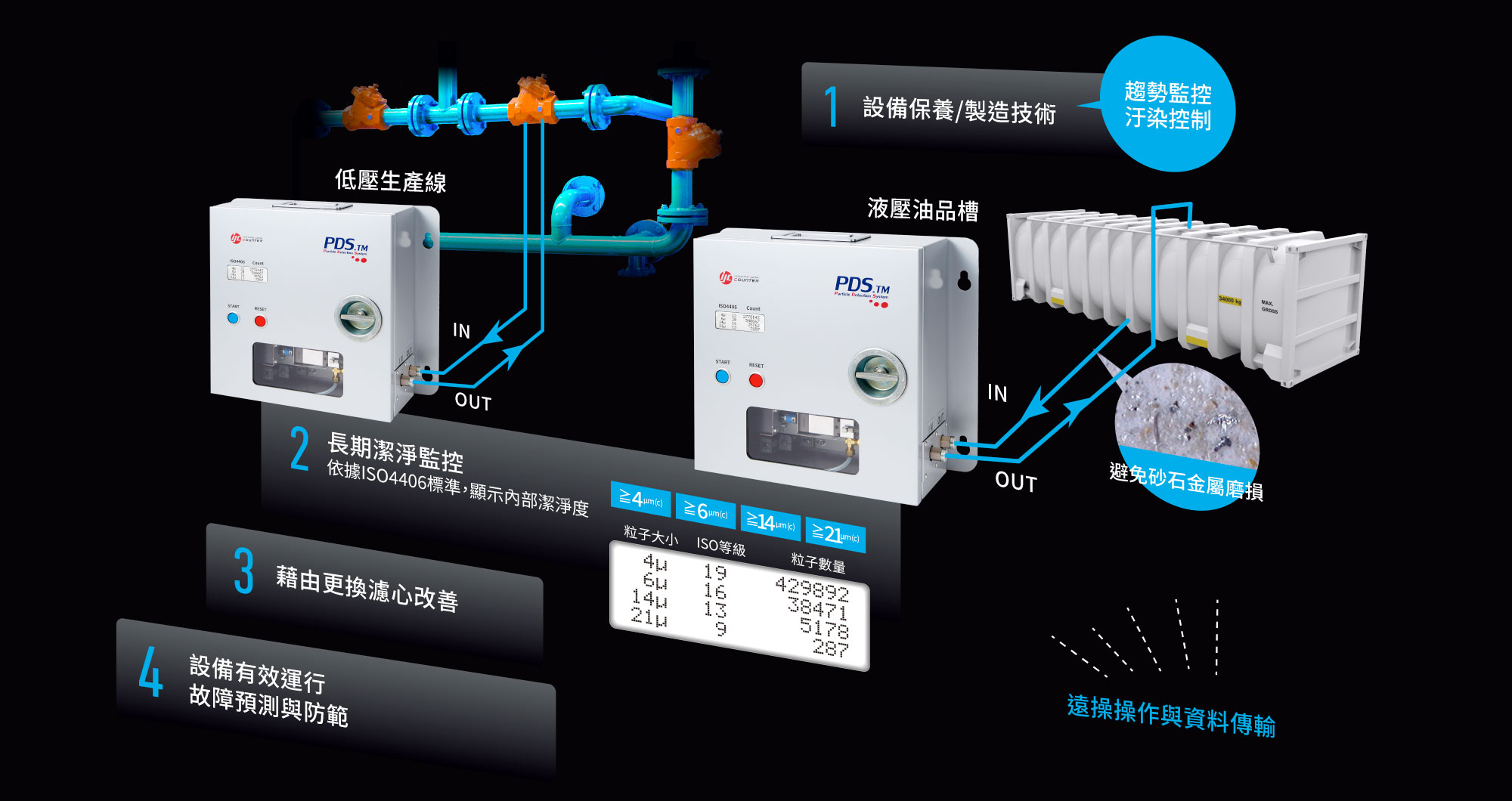

- 應用
-

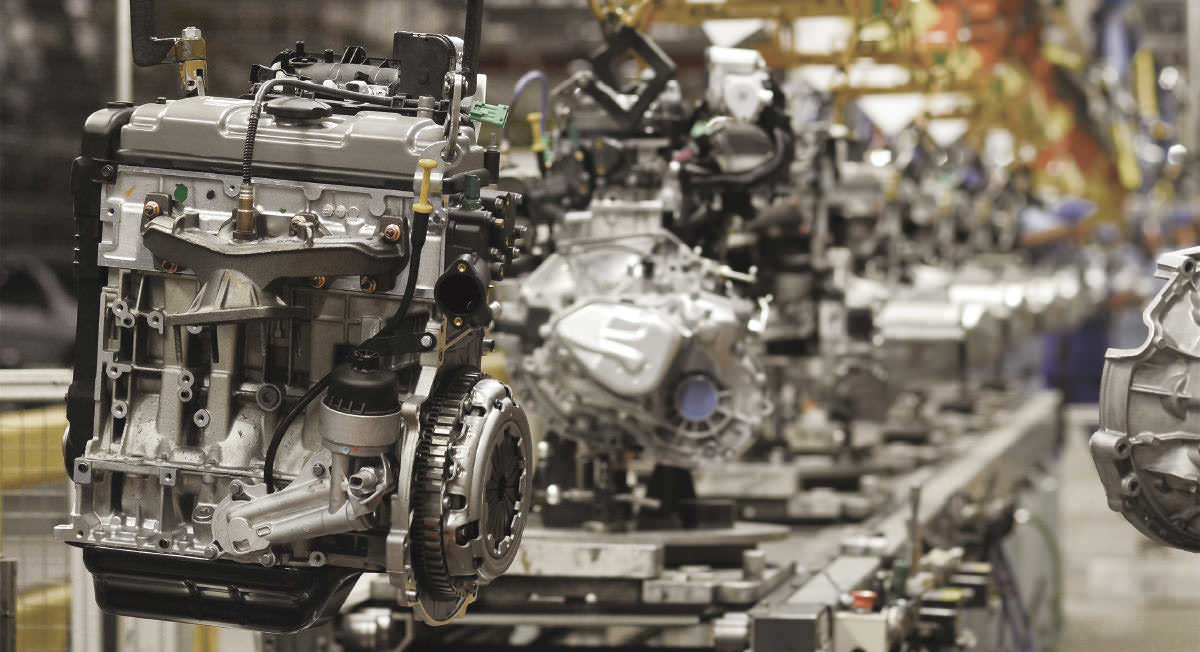

對生產線自動連續監控
- 液壓油、潤化油、以及燃料潔淨度管理
- 設備內液壓油潔淨度管理
- 生產線汙染檢測
- 產品潔淨度的可追溯性
- 集中供油系統槽的潔淨度管理
- 汽車零件出貨測試(扭力轉換器、變速裝置、供油裝置等)
- 機械耐久度趨勢監控
- 烴類裝置的汙染管理
- 阻燃劑汙染管理
- 高黏度油類汙染量測(變速箱油)
機械設備

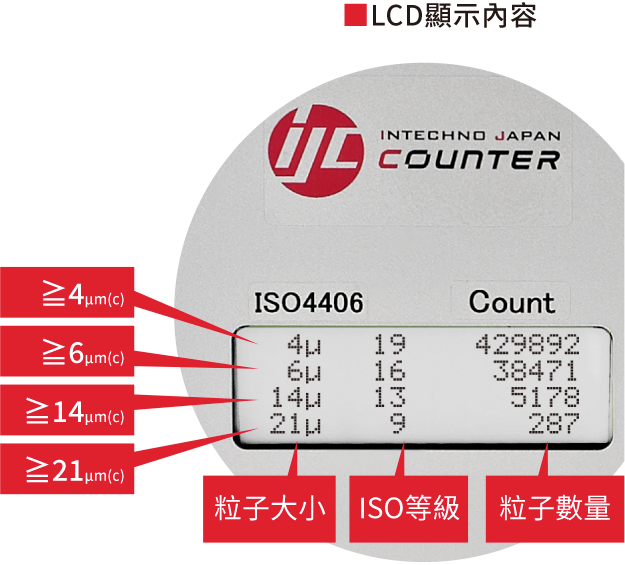

- 監控結果顯示
-
顯示100mL內的粒子數量 粒子數分成四種粒徑大小(≧4, ≧6, ≧14, ≧21µm)
數量級(1~24)根據1mL以內的等校粒子數，搭配斜線表示，顯示四個欄位
- 配件
-
- 電源線
- RS232連接器/直纜線
- 類比輸出接頭
- 遠端輸出接頭
- 感應器設定CD
- 後背版(附四螺絲)
規格
PDS.TM
| 功能 | 內部自動清洗/氣泡消除功能 |
|---|---|
| 測量原則 | 光遮蔽自動粒子技術法(雷射二極體) |
| 應用油品範圍 | 礦物油、合成油、輕油、煤油 |
| 應用標準 | ISO4406 grade 7-22 grade |
| 粒子大小 | 4種 (> 4,> 6,> 14,> 21µm) |
| 顯示方式 | LCD顯示 |
| 單位流量 | 60mL/每分鐘 (清洗時120mL/每分鐘) |
| 工作壓力 | 小於等於0.5Mpa 開放於大氣時沒有壓力 |
| 使用黏度 | 動態黏度 150cSt* 1 |
| 油溫範圍 | + 5 to + 70℃ (根據上述黏度) |
| 電源供應 | 100-120V (240V optional) Power consumption: 65W |
| 校正標準 | ISO 11943 (使用 ISO 11171 standard) |
| 外部溝通協定 | RS232C |
| 外部輸出 | 類比輸出4-20mA (> 4 (A),> 6 (B),> 14 (C)µm ; (C)只顯示汙染等級 |
| 外部啟動方式 | 連接1-2 pin |
| 外型尺寸 | 410x165x360(mm) 包含法蘭(flange) |
| 重量 | 約13Kg |
* 1: 液體黏度超過150 cSt時，可改用對應高黏度的"PDS.V4"產品
