NG360用センサボックス SB360

センサボックス・アクセサリNG360用センサボックスSB360

厳しい環境下での全角度測定に最適

  • センサ数：1
  • 適用センサ：NG360
  • 出力信号：RS485

※センサ購入後に追加注文での組み立ては出来ませんのでご注意下さい。

SB360は、高圧アルミダイキャスト製の防塵・防水のハウジング内に全角度傾斜角センサNG360を内蔵し、1軸の全角度傾斜角測定を行います。2個の接続ケーブル用メタルアダプタとRS485インターフェイスは厳しい環境下でも各78個までのセンサボックスを確実にデイジーチェーンで接続させ、信頼性の高い測定を保証します。厳しい環境下で360°中の任意の傾斜角を測定し、コンピュータ処理を行うあらゆる用途に適しています。

技術特性

センサ数
×1
適用センサ
NG360
出力信号
RS485
特長
  • 許容過負荷が非常に高い
  • アルミダイキャスト製ハウジング（IP67)の防塵・防水・海水防錆コーティング
  • センサはハウジングと完全絶縁されています
  • EMC対策済みで強電磁界でも使用可能です
  • 内蔵基板は、4カ所で固定し変形を防ぎます
  • 両端にケ－ブル接続口があるため傾斜角センサをデイジ－チェ－ンで接続できます（オプション）
  • 78台まで一つの4線バスで接続ができます
  • RS485終端抵抗100Ωは、ブリッジ接続

仕様表

製品番号 SB360
測定レンジ・分解能 NG360に基づく
ケース保護等級 IP67
取付姿勢 自由
NG360測定位置 ハウジング底面に平行
タ－ミナル抵抗 100Ω
操作温度範囲 -40 ～ +85℃
端子台 2箇所　6×1.5mm2
接続アダプタ M12×1.5、締め付け幅6 ～ 7.5mm、防水用アダプタPG7

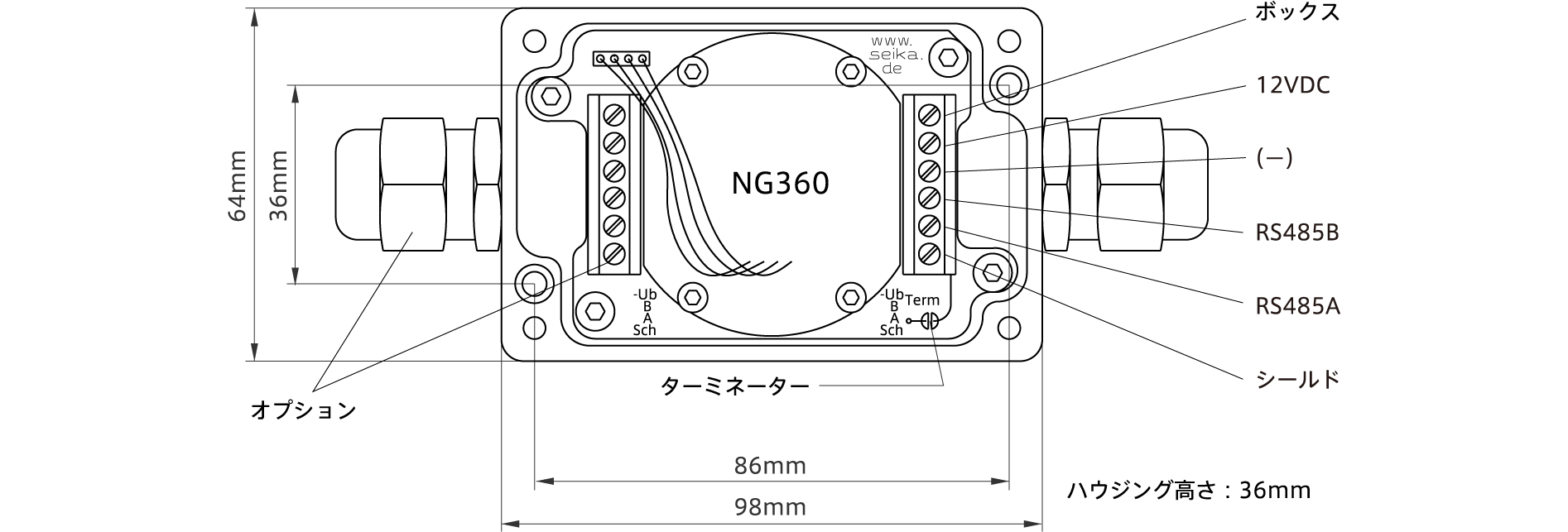

外形図

外形図
外形寸法図ダウンロード(PDF)

カタログ

SEIKAセンサ
ダウンロード（PDF）
SEIKA製品一覧測定範囲や分解能など、用途にあわせて比較することができます
SEIKA（ザイカ）について

よくある質問他の質問を見る

Q1SEIKAセンサの寿命はどの位ですか？
ASEIKAセンサの設計構造（可動部品ゼロ）からは理論的にはほぼ半永久ですが、多少感度が落ちる程度の影響があるとお考え下さい。
ただし、高温や衝撃が多い状態で長期使用の場合にはこの限りではありません。製品の保証期間は2年です。
Q2SEIKAセンサの延長ケーブルは利用できますか？ また最長ケーブルの長さは？
Aオプションでご使用長さをご指定下さい。最長100ｍまでご利用いただけます。
Q3SEIKAセンサの応答速度が変えられますか？
A液封入型はできません。スプリングマスのB、NBは可能です。ただし、ノイズは高くなります。
B1：6.2msec B2：2.8msec B3：1.8msec NB3：20m/sec
