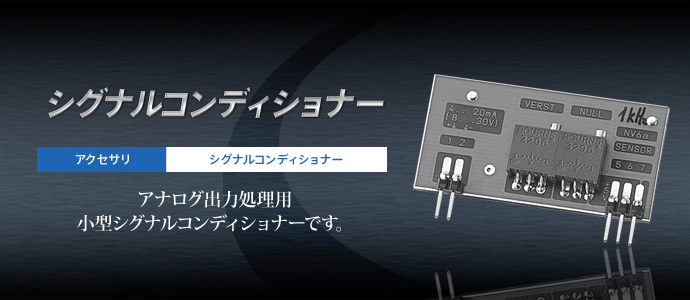

シグナルコンディショナー

  • 概要・特長
  • PDF資料ダウンロード
  • カタログダウンロード

概要

先進技術のニーズに対応する高精度センサを全世界へ供給

NV4a、NV6aは、出力の異なる各センサの増幅、フィルタ、標準化を行うために使用されます。
また、オシロスコープ、PCカードなどユーザーが使用する測定機器へ安全で問題のない±4V,4~20mA信号を送ることができます。
NV8aは電源ユニットからのどのような変化があっても零点のオフセットやセンサの作動範囲に於いてリニアな安定した0~5V DCの出力ができるよう動作します。
高電圧出力が要求されるセンサやセンサ出力に特注フィルタをかけるような場合には是非ご利用ください。また、8~30VDCの非安定化電源を使用する場合にも強くお勧めします。


特長・機能

01

ノイズ・ドリフト量が低い

02

安定した電源電圧をセンサへ供給

03

ゼロ・スパンの調整は高精度ポテンショメータで行います

04

極性接続ミスでも保護されています

05

安定化電源は不要です

06

各電子部品は完全シールされています

07

サージ出力の防止

08

プログラマブルローパス・フィルタ(オプション)

09

ハイパス・フィルタ(オプション)


主な仕様

製品番号 NV4a
電源電圧 +9~+30V DC
消費電流(センサなし) 約5mA
使用温度範囲 -40~+85℃
センサ電源電圧 +5.0V DC
センサ電源温度ドリフト 20ppm/℃
最大出力電圧レンジ ±4V
最小,最大電流ループ
センサレンジに対応する測定レンジ ±3.5V
シグナル零点
零オフセット出力 2.4~2.6V
出力インピーダンス 約100Ω
供給電源ノイズ 30μVs.s.
オーディオ周波数ノイズ 約80dB
周波数レンジ 0~10Hz、0~200Hz、0~2kHz
電気接続 ピンコネクタ2.54mm、長さ5.7mm、直径0.63mmφ、金メッキ
製品番号 NV6a
電源電圧 +10~+30V DC
消費電流(センサなし) 約2mA
使用温度範囲 -40~+85℃
センサ電源電圧 +5.0V DC
センサ電源温度ドリフト 20ppm/℃
最大出力電圧レンジ
最小,最大電流ループ 2.5~3.5mA、22~26mA
センサレンジに対応する測定レンジ 4~20mA
シグナル零点 12mA
零オフセット出力 2.3~2.7V
出力インピーダンス 約500Ω
供給電源ノイズ 30μVs.s.
オーディオ周波数ノイズ >65dB
周波数レンジ 0~10Hz、0~200Hz、0~1kHz
電気接続 ピンコネクタ2.54mm、長さ5.7mm、直径0.63mmφ、金メッキ
製品番号 NV8a
電源電圧 +9~+30V
消費電流(センサなし) 約10mA
使用温度範囲 -40~+85℃
センサ電源電圧 +5.0V DC
センサ電源温度ドリフト 20ppm/℃
最大出力電圧レンジ +0.05~+4.95V
最小,最大電流ループ
センサレンジに対応する測定レンジ 2.5±2V
シグナル零点
零オフセット出力 2.4~2.6V
出力インピーダンス 約100Ω
供給電源ノイズ 30μVs.s.
オーディオ周波数ノイズ 約80dB
周波数レンジ 0~10Hz、0~200Hz、0~2kHz
電気接続 ピンコネクタ2.54mm、長さ5.7mm、直径0.63mmφ、金メッキ

外形図

カタログダウンロード

カタログの閲覧には専用のPASSWORDが必要です。カタログ閲覧用PASSWORDの発行はこちらからお願いします。

カタログ閲覧用PASSWORDの発行はこちらから
