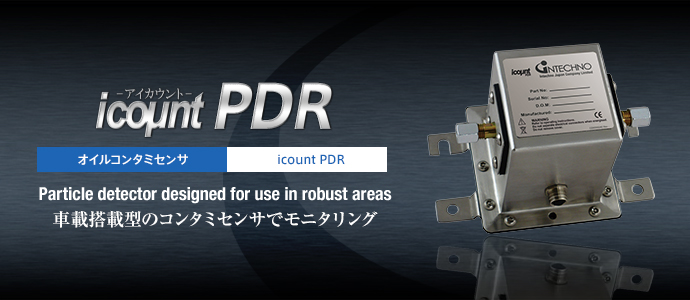

IPDR

  • 概要・特長
  • アプリケーション
  • 主な仕様
  • カタログダウンロード

概要

オイルの汚染度を簡単判定し、傾向から危機的状況を察知する

オンライン/リアルタイムでオイルの汚染等級(ISO/NAS)を判定するローコストなコンタミセンサicountPDシリーズに、車載型モデルicount PDRが遂に登場しました。産業界で圧倒的なシェアを誇るパーティクルカウンタLCM20シリーズの測定原理(レーザー光遮蔽式)を応用し、小型化・低価格化に成功した簡易型監視ツールです。大型建機等への搭載はもちろん、過酷な環境への設置など、アプリケーションは無限です。


オイル・コンタミセンサとは?

オイル・コンタミセンサとは?様々なトラブルの原因となる油中のコンタミ(夾雑物など)の大きさと個数をセンシングし、国際規格で定められている汚染度等級(ISO/NAS)を判定する機器です。オイルを使用する幅広い分野で、トラブルの低減・品質の向上など多くの目的で使用されています。

なぜ車載型コンタミセンサが必要なのか?

なぜ車載型コンタミセンサが必要なのか?非常に過酷な環境で使用されるケースが多い建設機械・大型特殊車両では、コンタミに起因する油圧系統のトラブルが後を絶ちません。特に近年、めざましい発展を遂げている国々では修理設備が皆無の環境でのオペレーションが多く、故障によるダウンタイムの損失は測り知れません。こうしたコストを押さえるためにも、オイルの汚染度を常時モニタリングし、トラブルが起こる前に危機的な状況を回避することが非常に有効です。

特長・機能

1オンライン/リアルタイム

オンライン/リアルタイム

車両の油圧配管等に直接取り付けるオンライン専用型。


2測定原理はレーザー光遮蔽式

測定原理はレーザー光遮蔽式

LCM20シリーズで採用されているレーザー光遮蔽式を応用。信頼性はそのままに、粒子数の表示をカットし小型化・低価格化に成功しました。


03

粒子数計測

~RS232Cでシリアル通信する事で粒子数を把握~
-汚染度等級はISO/NAS対応- (ACFTD校正の場合は2μm、5μm、15μ、25μ)

粒子数計測


04

多彩なオプション

デジタル出力(RS232)・アナログ出力(4-20mA)・相対水分計など、多彩なオプションを選択できます。


05制御用ソフトウェア付属

制御用ソフトウェア付属

設定・制御用のソフトウェアが付属しているので、ISO/NAS切替・測定時間・レポート間隔・警報設定などをPCから設定可能です。

アプリケーション

大型建機・特殊車両への搭載

大型建機・特殊車両への搭載車両のシステムに直接組込み、オイルの汚染状況をほぼリアルタイムに常時監視。

過酷な環境下での常時監視

僻地での調査風力発電など、メンテナンスが困難な場所への設置にも最適です。

主な仕様

測定時間 5~180秒(過去X秒の平均を表示)
表示間隔 0~3600秒(RS232経由)
測定原理 レーザー光遮蔽式
測定等級範囲 ISO7-22級 NAS0-12級
校正規格 MTD(ISO11171)
再校正 お問い合わせください
圧力範囲 0.2~42Mpa
流量範囲 40~140ml/毎分(最適流量:60ml/毎分)
環境温度範囲 -30℃~+60℃
使用油温度範囲 +5℃~+80℃
相対水分計校正許容値 ±5%RH(+10℃~+80℃)
±5%RH(+10℃~+80℃) 5%RH~100%RH
供給電源 9-40Vdc
定格電流(通常) 120mA
IPレーティング IP69K
アナログ出力 4-20mA
