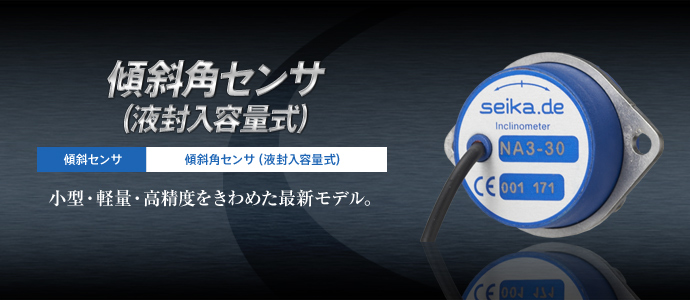

傾斜角センサ(液封入容量式)NAシリーズ

  • 概要・特長
  • PDF資料ダウンロード
  • カタログダウンロード

概要

先進技術のニーズに対応する高精度センサを全世界へ供給

NAシリーズは封入された液体の傾斜に伴う静電容量の変化を角度変化として捉える液封入容量式傾斜角センサです。
NAシリーズは零ドリフトの電子補正のためのレーザーシグナルコンディショナーや高安定化電源供給、ノイズ対策用ローパスフィルタなどから構成されています。
静電容量式測定原理に基づいているため実際の角度と出力信号とは非常に安定しており、高いリニアリティーが保証されています。センサの電子回路は最小の電源で済み、静電式トランスによりエラーが少なく、ノイズにも強く、また長期安定性能にも優れています。
加速度計を用いて角度を測定するのに対してこのような測定原理は測定場所の重力定数に関係なく(例えば、ヨーロッパでもオーストラリア、エベレスト、月でも)場所の如何に関わらず測定する角度と出力信号とはリニアな関係を可能にします。


特長・機能

01

高精度、高機能のまま小型・軽量化に成功

02

リニアレンジは±80°まで可能

03

零ドリフト、横感度干渉が非常に低い

04

抜群の長期安定性能

05

ヒステリシスがなく高精度の直線性が得られます

06

シグナルコンディショナー、ローパスフィルタなど電子回路内蔵

07

低消費電流

08

EMC対策済み。強電磁界でも使用できます

09

水平位置に固定しやすい調整リングを採用

10

可動部品がないため衝撃に強い


主な仕様

項目 条件 Min Max Unit
電源電流 出力端子無負荷 1.0 2.5 mA
保存温度 端子台非除去 -55 +90
使用温度 -40 +85
湿度 0 100 %r.F.
製品番号 NA2-05 NA2-10 NA3-30 NA4-45 NA4-70
測定範囲 ±5゚ ±10゚ ±30゚ ±45゚ ±70゚
分解能 <0.001゚ <0.002゚ <0.005゚ <0.01゚ <0.01゚
感度 <±0.02゚ <±0.03゚ <±0.06゚ <±0.14゚ <±0.28゚
感度 400mV/゚ 200mV/゚ 66.6mV/゚ 44.4mV/゚ 28.57mV/゚
出力信号

2.5V±2V
(±5゚で)
2.5V±2V
(±10゚で)
2.5V±2V
(±30゚で)
2.5V±2V
(±45゚で)
2.5V±2V
(±70゚で)
零ドリフト ±0.002゚/℃ ±0.002゚/℃ ±0.002゚/℃ ±0.003゚/℃ ±0.003゚/℃
横軸感度 (45゚傾斜時) <1%
応答時間 <0.3sec
温度ドリフト <2%   (-25℃~+85℃)(測定値の)
電源電圧範囲 +9~+30V DC
電流 (+9~+30V) 約2mA
保護等級 IP65
オフセット電圧 2.5V
ノイズレイシオ <150μVss
重量(固定リング、ケーブルなし) 18.5g
出力抵抗 約100Ω
電気信号のノイズレイシオ >85dB
接続ケーブル 外径2.1mmΦx 長さ500mm シールドケーブル

オプション

外部安定化電源 +5V
電流(+5V) 約1mA
参照用電圧出力 5.00V
参照用電圧時温度ドリフト <25ppm/℃
参照用電圧時最大電流 5mA

外形図
