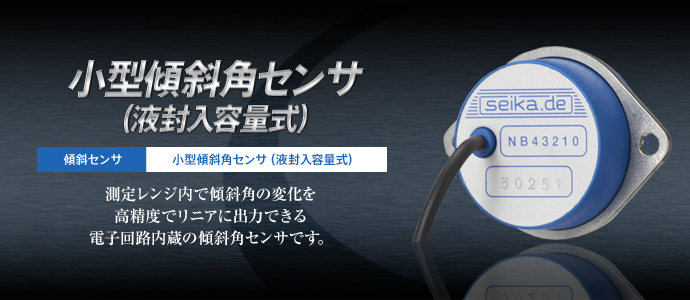

Nシリーズは封入された液体の傾斜に伴う静電容量の変化としてとらえる液封入容量式です。Nシリーズの出力はアナログ電圧ですがシグナルコンディショナーは内蔵されていません。小型でしかも長期安定性が求められ、比較的大きな角度変化を測定する必要のある一般産業用に最適です。
抜群の長期安定性能・低消費電流
ヒステリシスがなく高精度の直線性が得られます
零ドリフトが非常に低い
IP65の防塵､防水ハウジング
測定レンジも利用しやすい3モデル
角度変化をリニアに出力します
水平位置決めは調整リングで簡単に行えます
| 製品番号 | N2 |
|---|---|
| 測定範囲 | ±10° |
| 分解能 | ＜0.002° |
| 非直線性 | 0.04° |
| 横軸感度 | ＜1% (30°傾斜で) |
| 応答時間 | 約0.3sec |
| 電源電圧 | UbN=5V DC |
| 許容電源電圧範囲 | UbZ=3～6V DC |
| 消費電流 | 約1mA |
| 保護等級 | IP65 |
| 使用温度範囲 | －40℃～+85℃ |
| 周囲温度範囲 | －45℃～+90℃ |
| 耐振性 | 5G 5～500Hz |
| 耐衝撃性 | 10,000G |
| 重量（ケーブルなし） | 18.5g |
| ハウジング材質 | 強化グラスファイバー絶縁ハウジング |
| 接続ケーブル | 0.5m × 外径φ2.1mmシールドケーブル 注：延長ケーブル長さはシールドケ－ブルで100mまで 使用できます。電圧損失を考慮して適切な径をお選びください。 |
| 製品番号 | N3 |
|---|---|
| 測定範囲 | ±30° |
| 分解能 | ＜0.005° |
| 非直線性 | 0.12° |
| 横軸感度 | ＜1% (30°傾斜で) |
| 応答時間 | 約0.3sec |
| 電源電圧 | UbN=5V DC |
| 許容電源電圧範囲 | UbZ=3～6V DC |
| 消費電流 | 約1mA |
| 保護等級 | IP65 |
| 使用温度範囲 | －40℃～+85℃ |
| 周囲温度範囲 | －45℃～+90℃ |
| 耐振性 | 5G 5～500Hz |
| 耐衝撃性 | 10,000G |
| 重量（ケーブルなし） | 18.5g |
| ハウジング材質 | 強化グラスファイバー絶縁ハウジング |
| 接続ケーブル | 0.5m × 外径φ2.1mmシールドケーブル 注：延長ケーブル長さはシールドケ－ブルで100mまで 使用できます。電圧損失を考慮して適切な径をお選びください。 |
| 製品番号 | N4 |
|---|---|
| 測定範囲 | ±70° |
| 分解能 | ＜0.01° |
| 非直線性 | 0.28° |
| 横軸感度 | ＜1% (30°傾斜で) |
| 応答時間 | 約0.3sec |
| 電源電圧 | UbN=5V DC |
| 許容電源電圧範囲 | UbZ=3～6V DC |
| 消費電流 | 約1mA |
| 保護等級 | IP65 |
| 使用温度範囲 | －40℃～+85℃ |
| 周囲温度範囲 | －45℃～+90℃ |
| 耐振性 | 5G 5～500Hz |
| 耐衝撃性 | 10,000G |
| 重量（ケーブルなし） | 18.5g |
| ハウジング材質 | 強化グラスファイバー絶縁ハウジング |
| 接続ケーブル | 0.5m × 外径φ2.1mmシールドケーブル 注：延長ケーブル長さはシールドケ－ブルで100mまで 使用できます。電圧損失を考慮して適切な径をお選びください。 |
