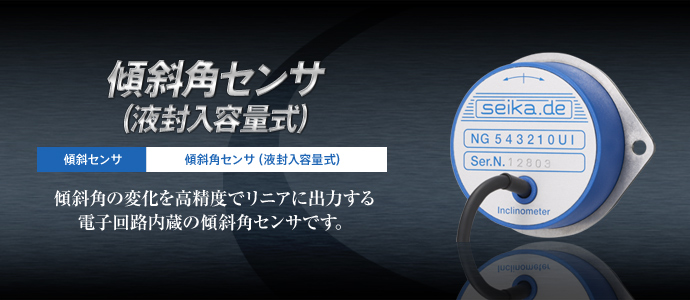

傾斜角センサ(液封入容量式)NGシリーズ

  • 概要・特長
  • PDF資料ダウンロード
  • カタログダウンロード

概要

先進技術のニーズに対応する高精度センサを全世界へ供給

NGシリーズは封入された液体の傾斜に伴う静電容量の変化としてとらえる液封入容量式です。NGシリーズの出力はアナログ電圧ですがシグナルコンディショナーは内蔵されていません。小型でしかも長期安定性が求められ、比較的大きな角度変化を測定する必要のある一般産業用に最適です。


特長・機能

01

抜群の長期安定性能・低消費電流

02

ヒステリシスがなく高精度の直線性が得られます

03

零ドリフトが非常に低い

04

IP65の防塵、防水ハウジング

05

EMC対策済みで強電磁界でも使用可能です

06

機械的な可動部品のない構造で振動・衝撃に強く耐久性万全

07

水平位置決めは調整リングで簡単に行えます


主な仕様

製品番号 NG2 NG3 NG4
測定範囲 ±10° ±30° ±80°
分解能 <0.001 ° <0.003° <0.01°
非直線性 <0.1%
横軸感度 <0.5% (45°傾斜で)
応答時間 約0.3sec.
電源電圧
電源電圧範囲
5V DC
3~6V DC
消費電流 約1mA
保護等級 IP65
使用温度範囲 -40℃~+85℃
周囲温度範囲 -45℃~+90℃
耐振性 5G 5~500Hz
耐衝撃性 10,000G
重量(ケーブルなし) 約110g
ハウジング材質 強化グラスファイバー絶縁ハウジング
接続ケーブル 外径4.6mmΦx 長さ0.5m シールドケーブル
注:延長ケーブル長さはシールドケ-ブルで100mまで使用できます。電圧損失を考慮して適切な径をお選びください。

標準:電圧出力仕様 Ubn=5V

電圧出力感度 約10mV/° 約7mV/° 約4.5mV/°
温度ドリフト <-0.12%/℃
零ドリフト <0.01mV/℃
零オフセット出力

1.5±0.1V
(基準電源電圧5V外の時 0.5Ub±4%)
出力インピーダンス 10kΩ

外形図
