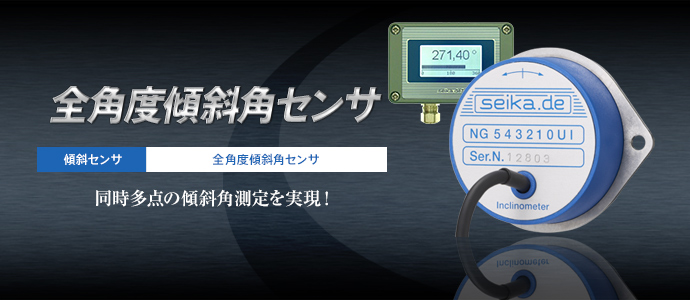

全角度傾斜角センサ NG360

  • 概要・特長
  • PDF資料ダウンロード
  • カタログダウンロード

概要

先進技術のニーズに対応する高精度センサを全世界へ供給

NG360は16ビットワンチップ・マイコン内蔵の液封入容電式傾斜角センサです。測定とデータ処理はRS485シリアルインターフェイスを介して行われます。一つのセンサ検出部は、4つの高精度傾斜角センサエレメントより構成され、一つのケース内に収められています。この4つに分離した各センサが測定するそれぞれの値を360度全角度を測定範囲として統一されます。レベル変換器SC485を使用すると、一つのバスでは最大78までのセンサを接続して作動させることができます。NG360には傾斜角度をリアルタイムで測定・監視できる“Get Angle”と“NG360”の二つのソフトウエアが標準で付属します。動作環境はWindowsですが、カスタマソフトウエア用にはプロトコル、コマンドが公開されます。360°中の任意の傾斜角を測定し、インターフェイスを介して接続されますからコンピュータ処理を行うあらゆる用途に適しています。


特長・機能

01

温度補償もあり、非直線性に優れています

02

両方向の回転を測定できます

03

分解能0.01度でヒステリシスがありません

04

IP65の防塵、防水ハウジング

05

16ビットワンチップ・マイコン内蔵のインテリジェントセンサ

06

RS485マルチドロップ対応出力

07

水平位置決めは360°調整リングで簡単に行えます

08

機械的な可動部品のない構造で振動・衝撃に強く耐久性万全


主な仕様

製品番号 NG360
測定範囲 360°
分解能 0.01°
非直線性 <±0.25°
横軸感度 <±0.1°(45°傾斜で)
制定時間 約0.3秒
電源電圧 12V DC
消費電流 約40 mA (Ub=5V)
ケース保護等級 IP65
伝送時間 <50ms
使用温度範囲 -40℃~+85℃
周囲温度範囲 -45℃~+90℃
重量 約110g
ハウジング材質 強化グラスファイバー絶縁ハウジングz
接続ケーブル 外径4.6mmΦx 長さ1.0mシールドケーブル

データプロトコロ

Step PCからの送信 センサからの送信 参考
1. Addressの指定(例 B1またはB2またはB3のように・・・)
2. ENQ(05h)
3. 15ms Pause(センサ内からの発信・受信で切り替え)
4. STX(02h)
359,99
ASCIIコード上の角度
ETB(17th)
5. Check Sum
(2 Byte ASCII code)
$(24h)
Check SumはStep4でセンサ出力がXORの組み合わせとなる。(例:
2h XOR359,99 XOR 17h)
6. 15ms Pause(センサ内からの受信・発信で切り替え)
7. ACK(06h)
Check Sumが正しい場合
NAK(15h)
Check Sumが不正の場合
8. ACKの場合は終了
NAKの場合は3へ戻る

PC Com Portプロトコル

ボーレート 9600
ビット数 8
パリティチェック なし
ストップビット 1
フロー制御 なし

外形図

専用アクセサリ レベル変換機 SC485B

センサをコンピュータのRS232ポートを介してRS485に接続するRS232/RS485レベル変換器。

専用アクセサリ レベル変換機 SC485B
特長
  • ● アルミダイキャスト製ハウジング(IP65)の防塵・防水・海水防錆コーティング。
  • ● RS485バスで128ポイントと接続できます。
  • ● 各RS232コネクタはDサブ9ピン。
  • ● 極性接続ミスでも保護されています。
  • ● バス動作はLED点滅で認識できます。
  • ● NG360・SB360用に開発
主な仕様
製品番号 SC485B
電源電圧 12V±3V DC
電流 約30mA+センサ
RS485 最大:4×1.5mm2
RS232ポート DSub9ピン
RS485バス 2層
タミナル抵抗 100Ω
RS485上のESD保護 ±15kV
最大接続数 128
電気接続 ネジ端子×3
データ転送速度 最大250kbps
外形図
