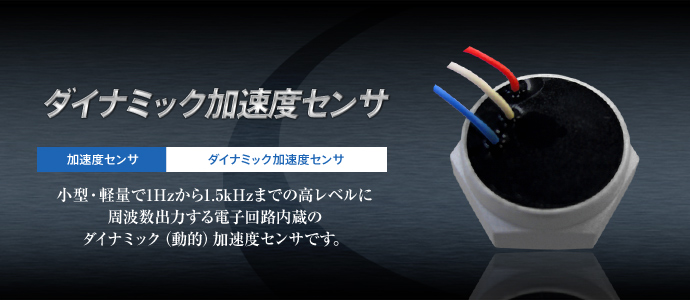

ダイナミック加速度センサ

  • 概要・特長
  • PDF資料ダウンロード
  • カタログダウンロード

概要

先進技術のニーズに対応する高精度センサを全世界へ供給

BDKシリーズは膜スプリングマスで検出する電子回路内蔵の容量式加速度センサです。動的(ダイナミック)加速度センサとは地球加速度(重力)を検出せず、振動を検出するセンサを言います。共振ピークは最小となるような特殊のガスダイナミックダンパーが主変換部に使用されています。
BDKシリーズのセンサ出力はアナログ電圧出力です。
非常に低い周波数から、スタティック(静的)加速度の影響がなく高過負荷に対応できかつ長期安定性を必要とするようなダイナミック(動的)加速度の測定に使用できます。


特長・機能

01

許容過負荷が非常に高い

02

抜群の長期安定性能・低消費電流

03

横感度干渉・温度ドリフトが非常に低い

04

IP65の防塵、防水ハウジング

05

測定範囲の全帯域で高精度な応答周波数が得られます

06

コーナー周波数の共振ピークは最小となっています

07

出力信号のインピーダンスは非常に低い

08

優れた耐ノイズ性


主な仕様

製品番号 BDK3 BDK10 BDK100
測定範囲 ±3G(約±30m/S) ±10G(約±100m/S) ±100G(約±1,000m/S)
分解能 <0.001g <0.005g <0.05g
BDK周波数範囲 1~300Hz 1~800Hz 1~1500Hz
感度 約150mV/G 約60mV/G 約15mV/G
温度ドリフト <+0.06%/℃
零ドリフト <0.1mV/℃
出力零オフセット 2.5±0.1V   (基準電源電圧5V外の時 0.5Ub±4%)
出力インピーダンス 約100kΩ
横軸感度 <1%
歪み係数 <1%
許容過負荷 10,000g(約100,000m/S)
電源電圧(安定化) 5V DC
電源電圧範囲 3~6V
消費電流 2mA(オプション:30μA)
保護等級 IP65
使用温度範囲 -40℃~+85℃
周囲温度範囲 -45℃~+90℃
重量         (タイプⅠ):17g (タイプⅡ):7g
ハウジング材質

(タイプⅠ):ステンレス(標準:絶縁ハウジング)
(タイプⅡ):真鍮ニッケルメッキ(標準:絶縁ハウジング)
接続ケーブル 標準180mm シールドケーブル。
オプション:直出し3線式ケーブル
(いずれのケーブルも延長指定できます。)
製品番号 BDK10
測定範囲 ±10g(±100m/s2
分解能 <0.005g
BDK周波数範囲 1~800Hz
感度 約90mV/G
温度ドリフト <+0.06%/℃
零ドリフト <0.1mV/℃
出力零オフセット 2.5±0.1V(基準電源電圧5V以外の時 0.5Ub±4%)
出力インピーダンス 約100Ω
横軸感度 <1%
歪み係数 <1%
許容過負荷 10,000g(約100,000m/s2
電源電圧 UbN=5V DC
電源電圧範囲 Ubz=2V~16V DC(基準5V)
消費電流 2mA(オプション:30μA)
保護等級 IP65
使用温度範囲 -40℃~+85℃
周囲温度範囲 -45℃~+90℃
重量 (タイプⅠ):17g (タイプⅡ):7g
ハウジング材質 (タイプⅠ):ステンレス(標準:絶縁ハウジング)
(タイプⅡ):真鍮ニッケルメッキ(標準:絶縁ハウジング)
接続ケーブル 標準0.5m(φ2.1mm)シールドケーブル。 オプション:180mm直出し3線式ケーブル(いずれのケーブルも延長指定できます。)
製品番号 BDK100
測定範囲 ±100g(±1,000m/s2
分解能 <0.05g
BDK周波数範囲 1~1500Hz
感度 約20mV/G
温度ドリフト <+0.06%/℃
零ドリフト <0.1mV/℃
出力零オフセット 2.5±0.1V(基準電源電圧5V以外の時 0.5Ub±4%)
出力インピーダンス 約100Ω
横軸感度 <1%
歪み係数 <1%
許容過負荷 10,000g(約100,000m/s2
電源電圧 UbN=5V DC
電源電圧範囲 Ubz=2V~16V DC(基準5V)
消費電流 2mA(オプション:30μA)
保護等級 IP65
使用温度範囲 -40℃~+85℃
周囲温度範囲 -45℃~+90℃
重量 (タイプⅠ):17g (タイプⅡ):7g
ハウジング材質 (タイプⅠ):ステンレス(標準:絶縁ハウジング)
(タイプⅡ):真鍮ニッケルメッキ(標準:絶縁ハウジング)
接続ケーブル 標準0.5m(φ2.1mm)シールドケーブル。 オプション:180mm直出し3線式ケーブル(いずれのケーブルも延長指定できます。)

外形図
