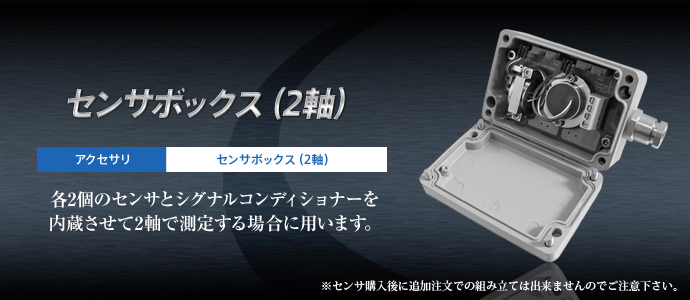

センサボックス(2軸)

  • 概要・特長
  • PDF資料ダウンロード
  • カタログダウンロード

概要

先進技術のニーズに対応する高精度センサを全世界へ供給

SB2iは、任意の加速度センサ・傾斜角センサ2個を内蔵し、測定値に比例したアナログ電流(4~20mA)が出力されます。電気接続は防水コネクタで行われますので厳しい環境でも心配なくご使用になれます。
SB2G/Uは同じ内容ですが各2個の傾斜角センサNGとシグナルコンディショナーを使用してアナログ電圧(0~5V DC)が出力されます。


特長・機能

01

許容過負荷が非常に高い

02

アルミダイキャスト製ハウジング(IP65)の防塵・防水・海水防錆コーティング

03

センサ・シグナルコンディショナーはハウジングと完全絶縁されています

04

強電磁界でも使用可。EMC対策済み

05

4ヶ所で固定し変形を防ぎます

06

ボックス自体で温度補償機能を持っています

07

安定化電源は不要です

08

極性接続ミスでも保護されています

09

出力信号はセンサ別に校正されます

10

ローパスフィルタが装備されています


主な仕様

製品番号 SB2i
構成 センサ×2
測定範囲・分解能 使用センサに基づく
出力信号 4~20mA
ケース保護等級 IP65
取付姿勢 自由
傾斜角センサ測定位置 N:取り付けた3方向
加速度センサ測定方向 ハウジングのX.Y.Z
ボックス電源電圧範囲 10~30V DC
電流ループ(最小) 2.5~3.5mA
電流ループ(最大) 22~26mA
出力電流ループ 4~20mA(零点12mA)
信号零(12mA)、スパン調整
最大負荷インピーダンス 500Ω(24Vループ供給時)
ポテンショメータからのパラメータ調整 信号零(12mA)、スパン調整
使用温度範囲 -40~+85℃
端子台 6×1.5mm2
接続アダプタ M12×1.5、締め付け幅6~7.5mm、
防水用アダプタPG7
製品番号 SBG2U
構成 NGセンサ×2
シグナルコンディショナー× 2
測定範囲・分解能 NGセンサ使用に基づく
出力信号 0~5 V
ケース保護等級 IP65
取付姿勢 壁面取付
傾斜角センサ測定位置 NG:ハウジングベースに平行
ボックス電源電圧範囲 9~30V DC
所用電流 12mA(最大)
出力信号範囲 +0.5~+4.5V
出力信号範囲(最大) +0.05~4.95V
参照用初期電圧 5±0.005V(最大0.5mA)
零点信号出力 +2.5V
出力インピーダンス 100Ω
ポテンショメータからのパラメータ調整 信号零(2.5V)、スパン調整
ローパスフィルタ アクティーブ3桁、リップル最小
使用温度範囲 -40~+85℃
端子台 6×1.5mm2
ケーブル直径 5~7mmφ
接続アダプタ M12×1.5、締め付け幅6~7.5mm、
防水用アダプタPG7

外形図

SB2i

SBG2U
