NG360用センサボックス

  • 概要・特長
  • PDF資料ダウンロード
  • カタログダウンロード

概要

先進技術のニーズに対応する高精度センサを全世界へ供給

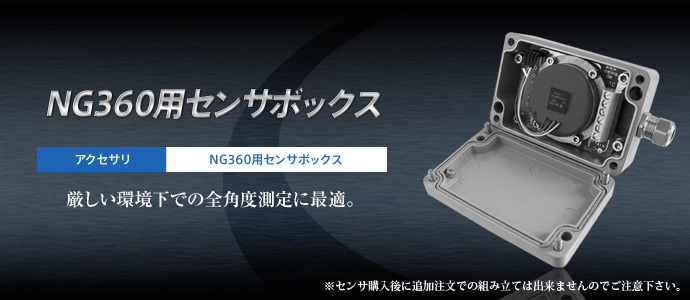

SB360は、高圧アルミダイキャスト製の防塵・防水のハウジング内に全角度傾斜角センサNG360を内蔵し、1軸の全角度傾斜角測定を行います。2個の接続ケーブル用メタルアダプタとRS485インターフェイスは厳しい環境下でも各78個までのセンサボックスを確実にデイジーチェーンで接続させ、信頼性の高い測定を保証します。厳しい環境下で360°中の任意の傾斜角を測定し、コンピュータ処理を行うあらゆる用途に適しています。


特長・機能

01

許容過負荷が非常に高い

02

アルミダイキャスト製ハウジング(IP65)の防塵・防水・海水防錆コーティング

03

センサはハウジングと完全絶縁されています

04

EMC対策済みで強電磁界でも使用可能です

05

4ヶ所で固定し変形を防ぎます

06

両端にケ-ブル接続口があるため傾斜角センサをデイジ-チェ-ンで接続できます(オプション)

07

78台まで一つの4線バスで接続ができます

08

終端抵抗100Ωは、ブリッジ接続


主な仕様

製品番号 SB360
測定レンジ・分解能 NG360に基づく
ケース保護等級 IP65
取付姿勢 自由
NG360測定位置 ハウジング底面に平行
タ-ミナル抵抗 100Ω
操作温度範囲 -40~+85℃
端子台 2箇所 6×1.5mm2
接続アダプタ M12×1.5、締め付け幅6~7.5mm、防水用アダプタPG7

外形図

カタログダウンロード

カタログの閲覧には専用のPASSWORDが必要です。カタログ閲覧用PASSWORDの発行はこちらからお願いします。

カタログ閲覧用PASSWORDの発行はこちらから
